Это импульсный источник, поэтому чем больше напряжение, тем меньше ток. (в дежурке почему то нет)

Для 12-ти вольтовой (PKF 5713 I, 12V/0.65A/7.8W):
Input idling power IO= 0, TC= – 30…+ 90 °C
(VI = 27V) 413 mW max
(VI = 53V) 400 mW max

Input stand-by power TC= –30…+90 °C RC connected to pin 17
(VI = 27V) 17 mW typ
(VI = 53V) 66 mW typ

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

Предлагаю обсудить достаточно интересные преобразователи DC/DC серии PKF.


PKF 5611 SI
Подключение
+Вход - 18 ножка
- Вход - 17 ножка
+Выход - 2 ножка
- Выход - 1 ножка
8-9 ножку замкнуть.
DC/DC готов к работе.

Ток холостого потребления при:
+68V - 3,47mA
+48V - 3.73mA
+20V - 7.79mA




Тему буду дополнять различными графиками моделей PKF. Может у кого есть интересная информация по этим преобразователям, делитесь, не скупитесь.

_________________
Альтернативные Источники Энергии.

Знаете, вот смотрю я на графики нагрузки, и вижу что при перегрузе есть нечто подобное стабилизации тока ..... кривая падения напряжения достаточно резкая...
Да это же готовый драйвер светодиода. ....
Берем 7 (10) ватные пятивольтовки и прямо на светодиод T6 .... Не?
Вроде все есть, но че то очкую я так включать, за светодиод боязно.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

И хорошо что боязно, падение напряжения на светодиоде меньше напряжения этой микрухи на полтора вольта

А если светодиод подключить дооооо подачи питания...

_______________
Кстати возникло желание залезть в свои велосипедные контроллеры (у меня и 2, полный привод), и вместо стабилизатора слаботочки (в виде недоразумения из мощных гасящих резисторов), поставить туда такой модуль на 12в. А то когда я питание с контроллеров забываю снять, они на ощупь тепленькие и кушают почти по 100мА каждый (за неделю высасывают в ноль полную батарею).

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Драйвера тока имеют обычно стабильный ток и плавающее напряжение.

А вот по доработке контроллера вариант похоже неплохой, можно даже делать универсальный контроллер 36-48 например, правда делитель напряжения все равно менять.
Мне это не грозит, дисплей при простое автоматом через 5мин выключает контроллер

А почему не взять таракана (pkf) на 3.3В?

_________________
Альтернативные Источники Энергии.

Потому что у 3.3в версий токограничение сильно больше максимума светодиода, риск ушатать светодиод еще больше, а если пробовать менять ток через светодиод меняя выходное напряжение (модуль по даташиту это позволяет), то в зависимости от прогрева светодиода будет менятся его яркость (нам такое непредсказуемое поведение не надо.)

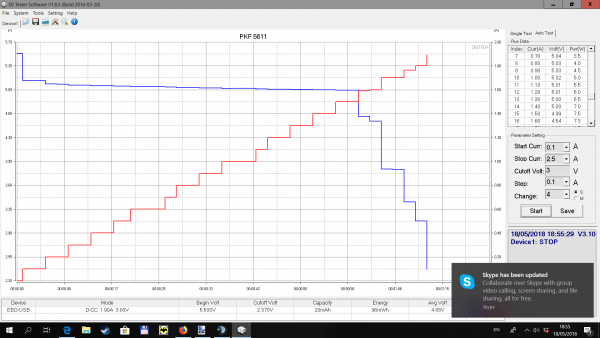

Десятиватная пятивольтовка показала у меня ток короткого 2.7А, и коридор регулировки напряжений от 3.1в (никакие контакты на модуле не замыкаем) до 6.6в (замкнуты 8,9,17), при замере на холостом ходу.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

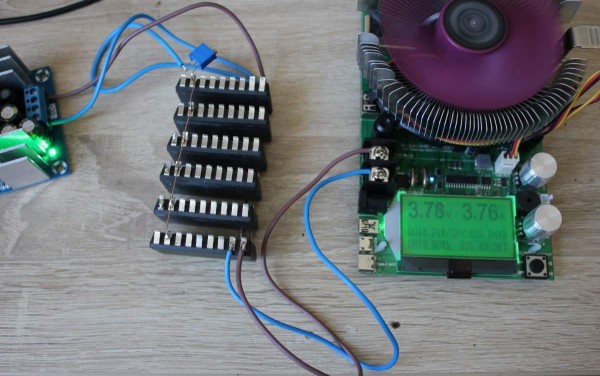

Продолжаю эксперименты. На фото из 6 тараканов PKF4110 собран зарядник для лития 3.3-4,2В на 24А или 6 канальный на 4-5А с канала. Планирую из 48 штук собрать себе 6 канальный зарядник на 40А для независимой зарядки и выравнивания напряжения на ячейках. На заряднике можно выставить любое напряжение от 3,3В до 4,2В на 1 канале и все каналы зарядятся до выставленного напряжения. Удобно быстро выравнивать разбалансированные аккумуляторы большой емкости.

_________________
Альтернативные Источники Энергии.

TheMarshall
Как продвигаются дела с разрабтками?

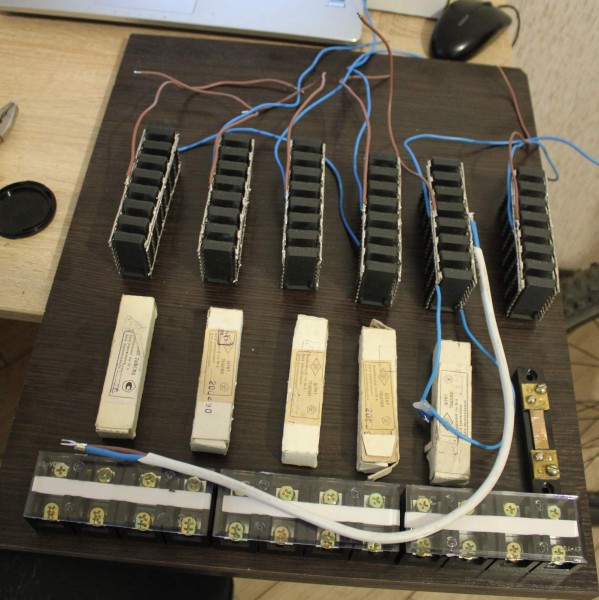

Вчера получил 50А шунты. Теперь нужно купить 50А предохранители и собрать это все до кучи.

_________________
Альтернативные Источники Энергии.

Сколько стоит такой "таракан"?

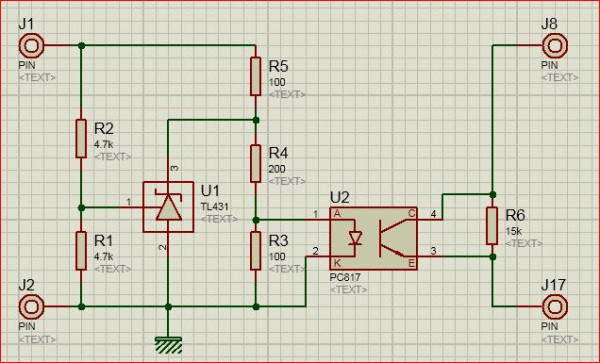

Спаял схемку стабилизации выходного напряжения для PKF4111 (5v, 10W).

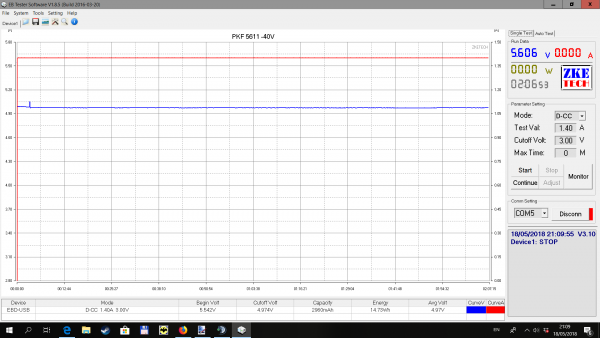

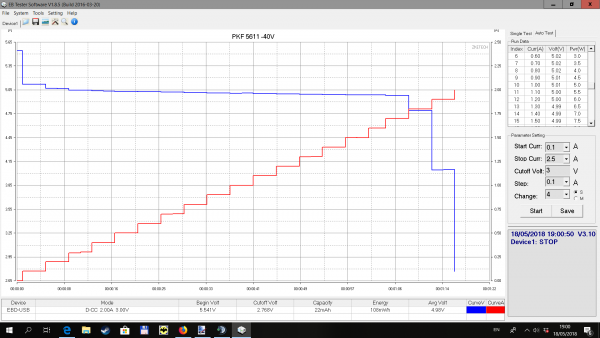

Поскольку схема стабилизации в этих преобразователях косвенная, то имеет место быть небольшая просадка напряжения от нагрузки. Например мой сматфон может тянуть полтора ампера по 5в только при условии что там вместо 5в будет 5.2-5.3, а от 5,0 вольт он уже берет заряд меньше 1А. Что бы мой смартфон нормально заряжал от этого преобразователя надо на нем выставлять холостые 5.5в, тогда при заряде в 1.5А напряжение просаживается до терпимых 5,2в, но 5,5в это как то стремно уже. Поэтому и разработал вот такую схему, которая железобетонно держит на выходе около 5,2в (пока у преобразователя дури хватит, т.е. до 2 ампер, и даже чуть больше). Выходное напряжение в небольших пределах подстраивается делителем R1-R2.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Посчитай на своей схеме падение на резисторе параллельному светодиоду оптрона. Светодиод светиться не будет. Его надо поменять местами с резистором 200 ом.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Схема рабочая, в отличии от твоих проверена и отлажена в железе.
Светодиод оптрона срабатывает в пределах 0,9в - 1в (он там инфракрасный, у них именно такое падение).
Просьба в дальнейшем свои невежественные замечания оставлять при себе.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.
