MiViK писав(ла):
Якщо Живити бустер без вхідних електролітів через діодний міст прямо від електромережі то форма споживаного струму в моєму розумінні повинна бути близькою до синусоїдальної.
Навпаки, бустер буде намагатися тримати постійну потужність на виході, а значить брати на вході з меньшої напруги більший струм, буде форма струму обратна сінусоїді, шо теж дуже погано. Щоб була сінусоїда, треба задавач обмежування струму робити з вхідної форми напруги, на батарею при цьому підуть не дуже красиві струмові горбилі (схуднувший по бокам сінус, його квадратична форма), але як що батарея може переварити більшу потужнисть чим ця зарядка - то байдуже, головне рівненько брати струм з мережі. Але я б брав з мережі не чистий сінус, а щось на кшталт суміші сінуса і трапеції (обмежити по струму верхівку сінуса), так можна взяти с мережі більше потужності не перегрузивши дроти і пробки, для мережі це теж гарно, бо трохи компенсує тих споживачів хто бере тільки верхівки (як діодні мости з конденсаторами).
Я колись сам хотів робити подібну зарядку, але всеж таки понижайку (для батареї що нижче напругою за мережеву) без розвїязки, де при прямому ході батарея заряджалась током накачки дросселя-трансформатора, а на обратному ході з половини обмотки дроссель віддавав би накачане в нього подвійним струмом. Головне щоб при цому форма споживання з мережі була б гарною, а в батарею вжеб текло що вийде, вона витримає.
Додаткові файли:
post-31690-1367492647.jpg [ 133.86 КБ | Переглядів: 3245 ]
після діодного мосту фільтр чисто щоб згладити ВЧ, мережеву частоту він пропускає.
Сам ШІМ планував шось на зразок UC3842, а задавач струму замішати в обратний звїязок по струму (просто підмішати вхідну напругу в інверсії в третю ногу)

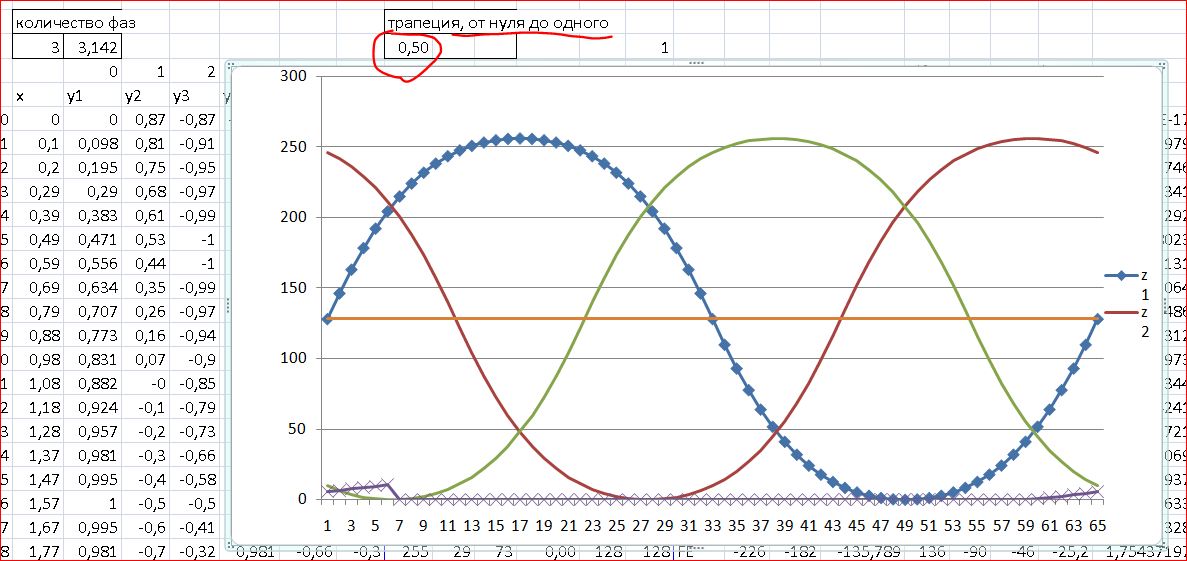

Як що порібен формувач сінуса з міксом трапеції (гармонічний), то прикладую ексель файлик, де процент трапеції можна регулювати від 0 до 1 (якщо задавати більше одиниці, то буде вже з провалами), там візуально видно, генерує таблицю в діапазоні 8 біт (для мікроконтроллера)
Додаткові файли:
Снимоjhggghj.JPG [ 132.81 КБ | Переглядів: 3241 ]
Взагалі то цей мікс я робив для живлення моторколеса, для спроби збільшити момент за рахунок несинусоідальної форми...
п`ятифазного двигуна
