Leon29 писав(ла):

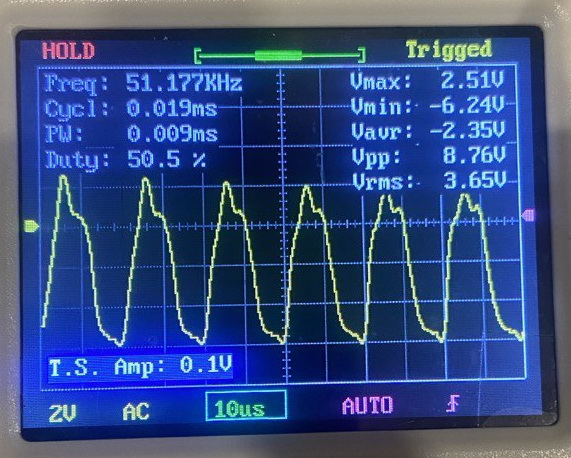

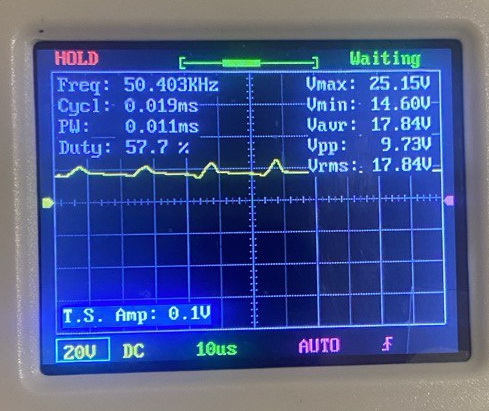

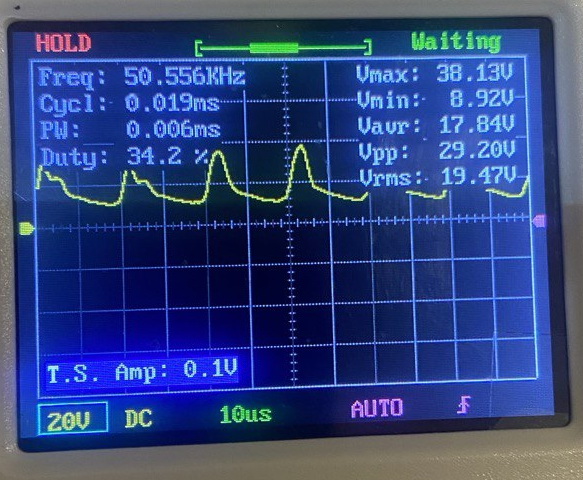

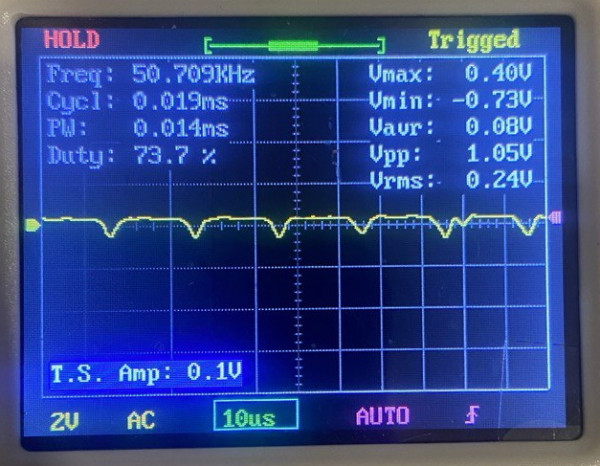

Я заряджаю акумулятори резервного живлення звичайним зварювальним апаратом. Акумулятори лужні струм заряду 32А і напруга до 18В. Струм заряду контролював по ваттметру із мережі. Нещодавно придбав кліщі які можуть міряти постійний струм. Є один нюанс, зварювальний апарат видає на виході значні імпульси, можливо для якогось типу акб наприклад свинцю це і буде корисно, але я вчепив паралельно акб конденсатори 50В 4700мФ 2 штуки і стало все рівно. Провода на конденсатори теплі, значить трудяться.

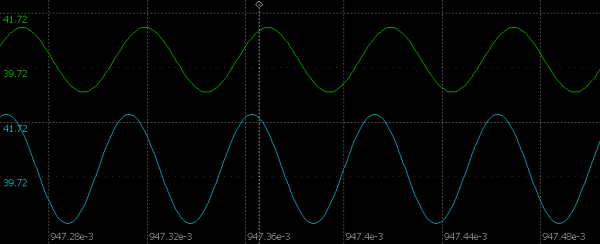

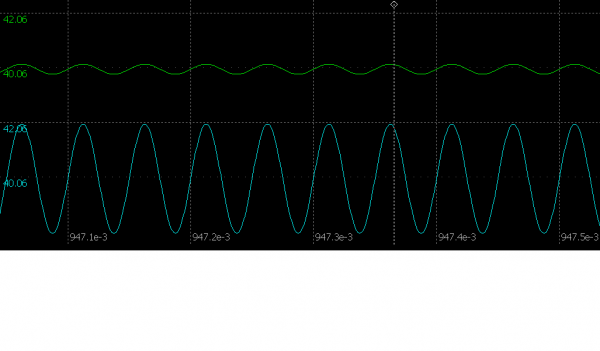

Поганяв у сімуляторі схему з конденсаторами. Зовсім щось не задалося
. Пульсаціі не згладжуються.
А от з дроселем уздовжки - вері гуд.
На схемі ліворуч імітація виходу зварювального аппарата. Задався виходом з нього стовідсотковоі пульсаціі з заповненням на чверть періоду. Струм зі сварки виходить 38 амперів. Стабілітрон зліва - це обмежувач сварочноі напруги - 100 вольт. За меншоі напруги у акумулятор струм не йде (якщо тільки не поширювати заповнення періоду). Але я вибрав заздалегідь "поганенькі" умови. Дросель стоіть 1 мілігенрі. Праворуч - акумулятор 18 вольтовий.

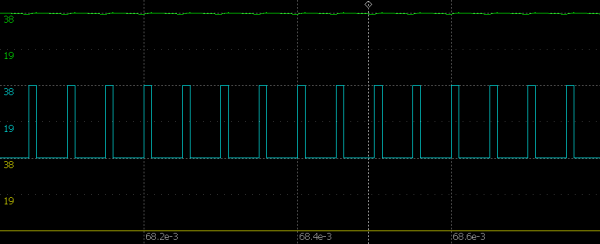

На епюрі - зеленим це зарядний струм 38 ампер (пульсаціі усього 400 мА).
Синім - це струм з сварювального апарату.
Жовтим - струм через діод (струму через нього не показує) - може у натурі буде просто як захисний
.
