На выводе спидометра должен быть сигнал фазы через резистор 100Ом, в зависимости от оборотов меняется напряжение от 0 до 18В по постоянному току, у блочных китайцев обычно так. Померяйте напряжение на этом выводе, может и правда не тот вывод. И можно просто взять сигнал на спидометр с любой фазы.

А с чего решили, что он синусный? Со слов китайца?
Покупал в Китае четыре контроллера 36/48 18А. Все ценой до $10. Один как раз такой "синусный" приехал с тучей разьемов. Схемотехника у него действительно другая, более маленькая плата. Но работает, по ощущениям, как и три других.

я так и не понял в нём рекуперация есть ?

со спидометром разобрался, сразу не додумался банан глянуть, полез в контроллер, там всё нормально, а потом разобрал разъём, а там провод вставлен, обжат, но не зачищен. Внутри к стати контрик очень прилично сделан.

так як в мене редукторне мк то відповісти на це запитання не можу. Але кілька форумчан придбали 450 вт і 800 вт контролери, можливо вони нададуть цю інформацію.
Кілька полтавців взяли 450 вт контролери попередньо проїхавшись на моєму велосипеді з цим контріком. При їзді чутно лише звук шестерень.
Підключав цей же контролер до б/у редукторного мк Бафанг, звук страшний , шестерні явно підубиті.

а что подразумевается под : высоковольтные/низковольтные тормоза ?

Низковольтный тормоз - подается земля на соответствующий пин контроллера. Так реализуется тормоз на велосипедах. А высоковольтный, для скутеров мотоциклов, там на ручке тормоза, на педали тормоза при нажатии бортовая сеть +12В, вот это напряжение и подается на уже на другой пин контроллера

_________________
Evel GTS1000 6Т, Evel Eco 32A 12 mosfet, LiFePO4 16S 20Ah Carnell

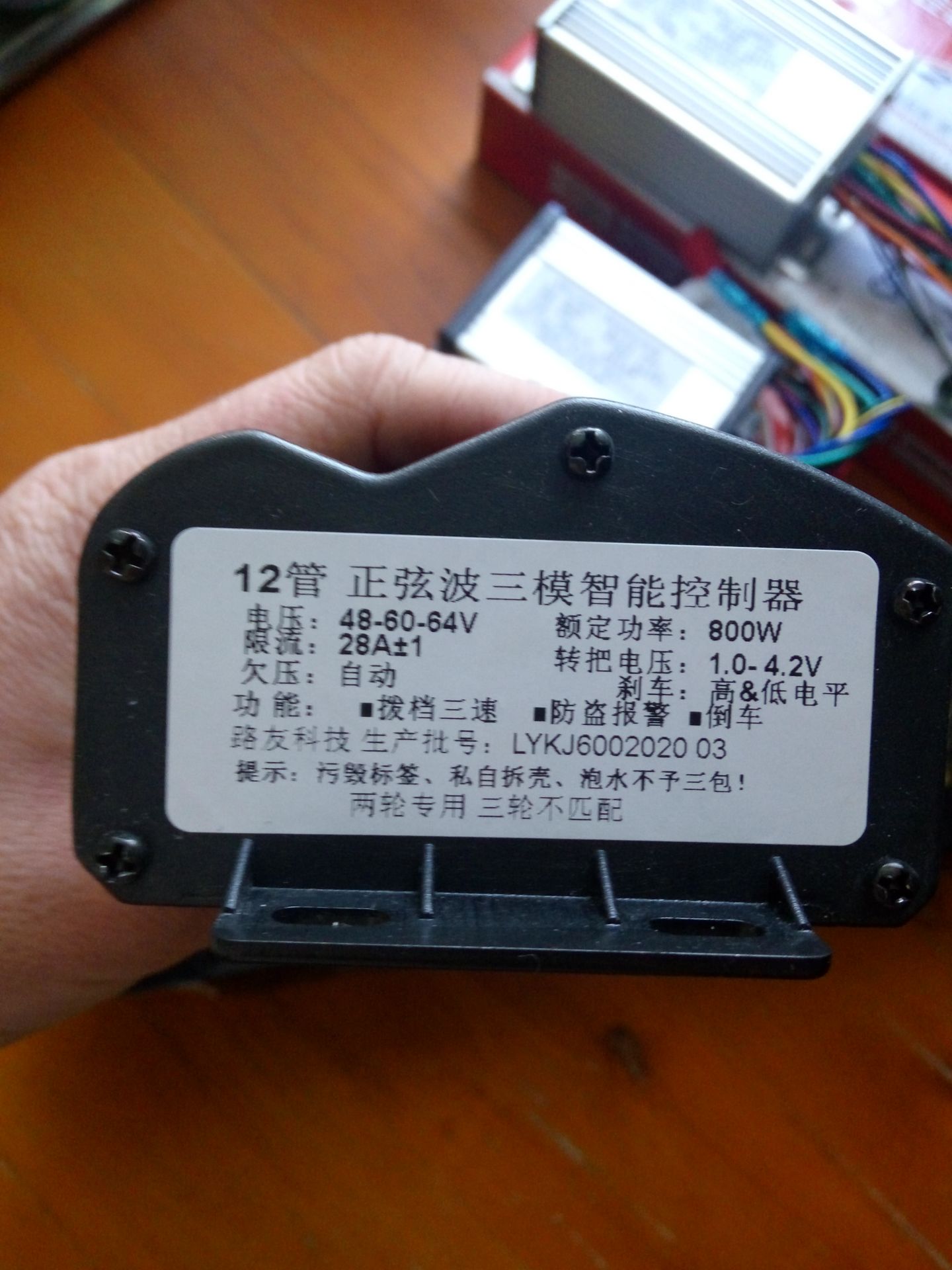

Синусний контролер 48/60/64 В 28А 800Вт 790 грн в наявності.
Безкоштовна доставка Джастіном

А більше інфи про нього можна?(фото дротів)

_________________
Пробіг на Эл-Пежо 30 000км
Пробіг на єл-FAW 6371 60 000км

фото фазних\ дх\ручки газу\3х швидкостей\самонавчання мабуть нецікаво тому зробив фото інших

Добрый день ! У меня такой контроллер покупал для проекта на котором двигатель прямоприводной 350вт из европы (на обычном контроллере этот двигатель с и залуженым шунтом при 18А на 36В на старте не тянул совсем, слышно было урчание при трогании ) Подключил синусный 800 вт при 48в и он очень бодренько поехал, урчания при трогании почти неслышно, чуть не перегрел мотор. Рекуперация на 800вт контроллере есть, но включается с задержкой в 1,5 сек. зачем так сделано незнаю, поначалу поднапрягало.
Но поездив на 350Вт моторе собрал маленький велик для женщины-дюймовочки который хочу продать . Для седока под 90 кг надо мощу мотора 800-1000Вт.
Ишу теперь мотор чтобы поместить в 20 колесо (можно скутерный) в районе 800вт недорогой.

А какая разница между простым и синусным контролером?

_________________
Пробіг на Эл-Пежо 30 000км
Пробіг на єл-FAW 6371 60 000км

В шуме от двигателя, для редукторника не критично, а ДД почти полностью бесшумно работает на синусе

_________________
Evel EndurA, 62v 28Ah Jik,VOT EM-100s(new gen), QS90....

китаец говорит, что на подъем больше мощи по сравнению с таким же но прямоугольными "синусом"
кстати если кому контр на 24В или 12В-36В нужен то добро пожаловать ко мне, цена > 36/48 18амперного

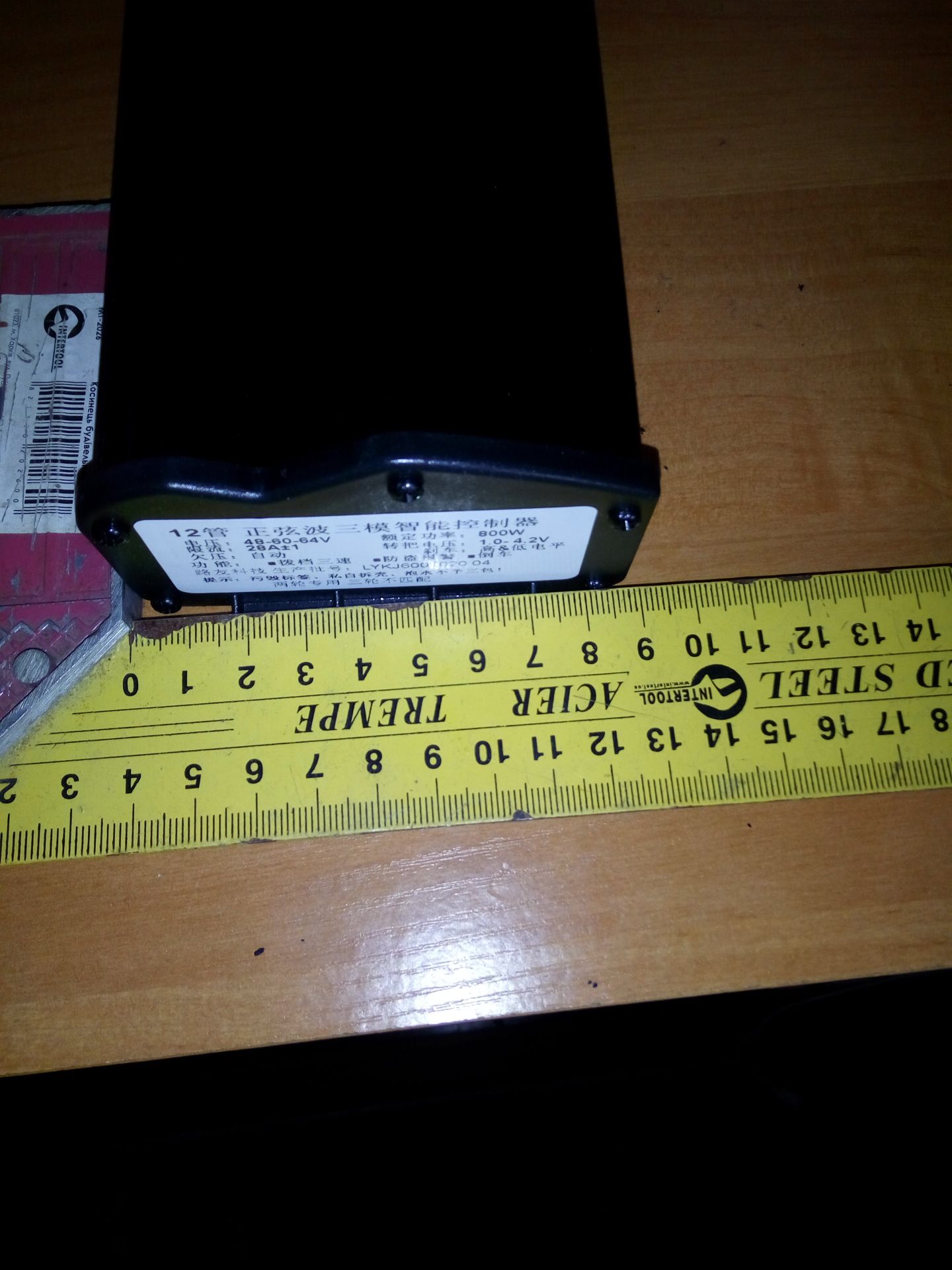

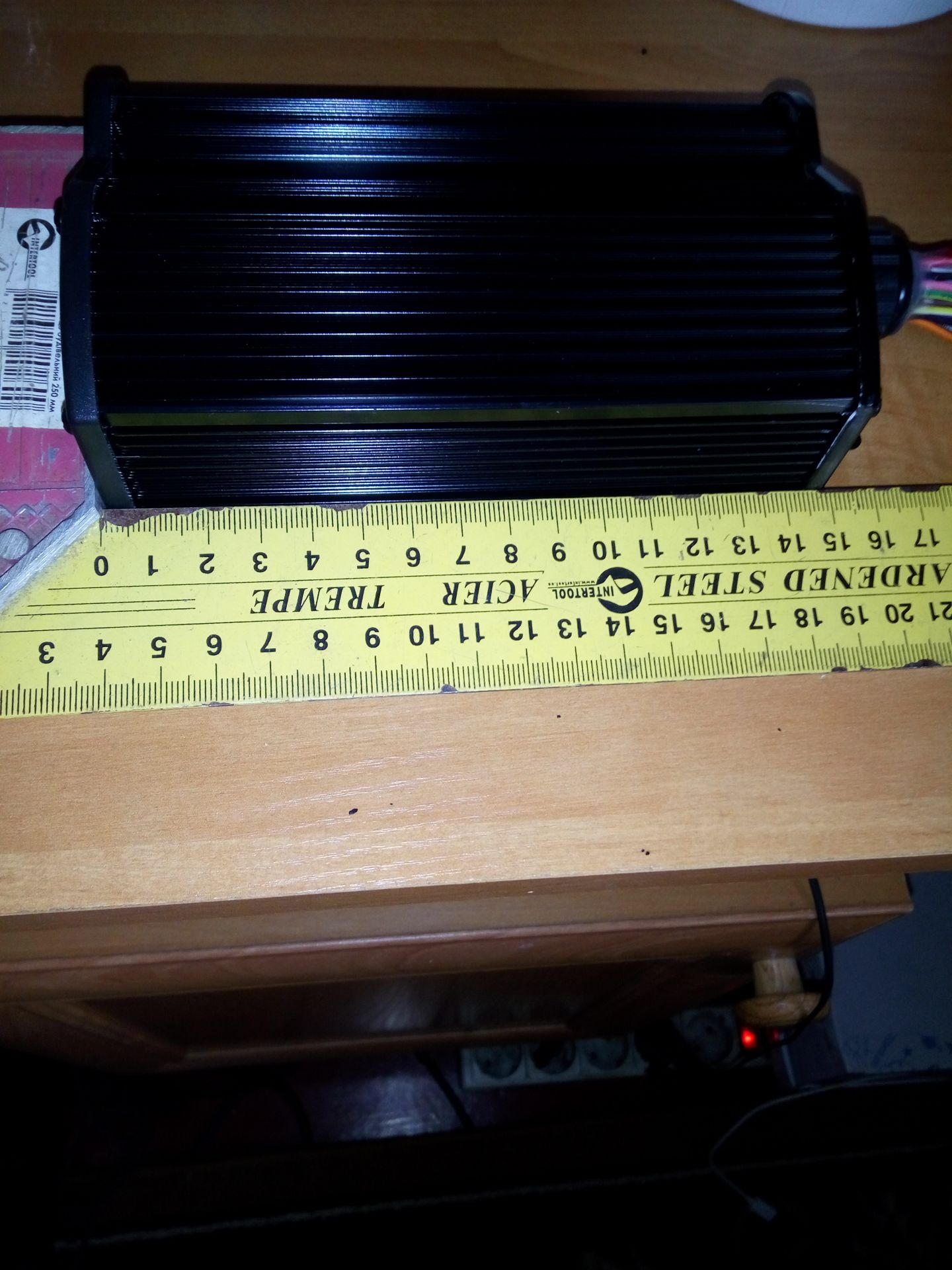

Які розміри 48в 18а?
