Шота Ишхнели
#7633Сообщение 17 фев 2015, 11:54
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Здравствуйте, уважаемые форумчане. Хочу рассказать и показать Вам проект по постройке детского трамвая на мотор колесах, который будет использоваться в парках, зонах отдыха, а так же в закрытых помещениях, крупных торговых центрах. Скажу сразу, что габаритные размеры и ттх изделия заданы заказчиком. Трамвай построен по мотивам старых вагонов 1900-1913 годов и представляет собой несущий кузов безрамной конструкции с зависимой подвеской колес. Все четыре колеса являются приводными, поворотными, оснащены электрическим (рекуперативным) и гидравлическими тормозами. Номинальная мощность каждого мотор колеса 1500 вт, напряжение 60 вольт. Максимальная скорость вагона 50 км/ч, эксплуатационная 25 км/ч, пробег на одной зарядке 40 км. Габаритные размеры: длина 3800, ширина 1400, высота 1950 мм, ширина колеи 900 мм. Масса 600 кг, полезная нагрузка 500 кг. Вагон оснащен тяговой гелевой батареей емкостью 5 кВт/часов. Вот некоторые фотографии процесса постройки:


Вложения:

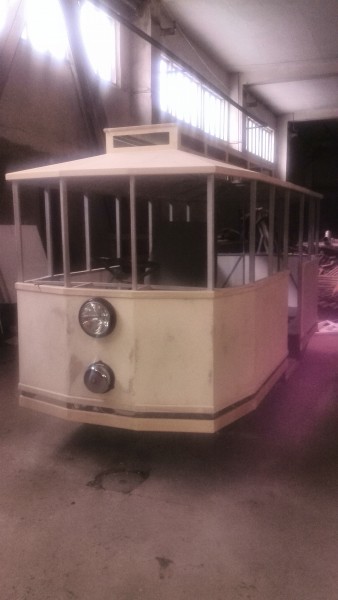

IMG_20141202_090217.jpg [ 2.02 МБ | Просмотров: 5912 ]

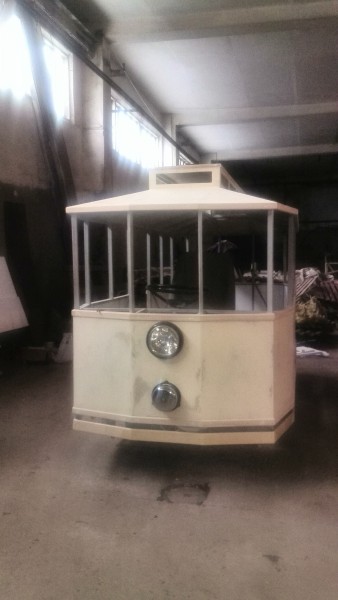

IMG_20141202_090226.jpg [ 2.04 МБ | Просмотров: 5912 ]

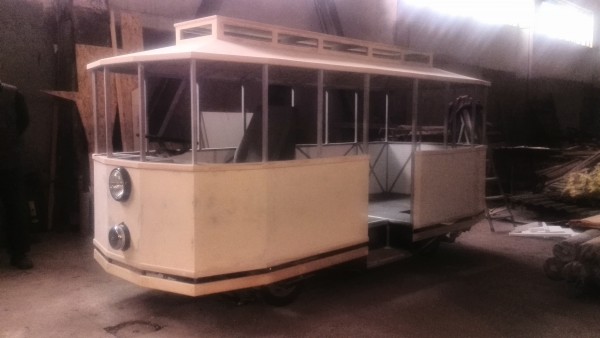

IMG_20141202_090242.jpg [ 1.94 МБ | Просмотров: 5912 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Романтик
#7634Сообщение 17 фев 2015, 11:59
Создатель электромобиля, руководитель отделения клуба
Аватара пользователя
Не в сети

Откуда: Харьков
Благодарил (а) 32 Поблагодарили 205
Мой электротранспорт: Славута
Мотор колеса несут всю нагрузку?
Как это выглядит в районе рельсы?
Или он безрельсовый?

_________________
Дорога покорится идущему
Вернуться к началу
 Профиль

Шота Ишхнели
#7635Сообщение 17 фев 2015, 12:00
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Вот еще фото:


Вложения:
IMG_20141226_104419.jpg [ 2.15 МБ | Просмотров: 5910 ]
IMG_20141226_104541.jpg [ 2.19 МБ | Просмотров: 5910 ]
IMG_20141226_104630.jpg [ 2.17 МБ | Просмотров: 5910 ]
IMG_20150120_110554.jpg [ 2.06 МБ | Просмотров: 5910 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7636Сообщение 17 фев 2015, 12:03
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Он безрельсовый


Вложения:
IMG_20150210_163628.jpg [ 1.92 МБ | Просмотров: 5910 ]
IMG_20150210_163715.jpg [ 1.97 МБ | Просмотров: 5910 ]
IMG_20150210_163736.jpg [ 2.14 МБ | Просмотров: 5910 ]
IMG_20150210_163759.jpg [ 1.78 МБ | Просмотров: 5910 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7637Сообщение 17 фев 2015, 12:06
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
И ещё фото:


Вложения:
IMG_20150210_163954.jpg [ 1.83 МБ | Просмотров: 5910 ]
IMG_20150210_164015.jpg [ 2.1 МБ | Просмотров: 5910 ]
IMG_20150210_164059.jpg [ 2.04 МБ | Просмотров: 5910 ]
IMG_20150213_155930.jpg [ 2.13 МБ | Просмотров: 5910 ]
IMG_20150213_161026.jpg [ 2.04 МБ | Просмотров: 5910 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7639Сообщение 17 фев 2015, 12:08
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Ещё фото:


Вложения:
IMG_20150216_101030.jpg [ 2.16 МБ | Просмотров: 5909 ]
IMG_20150216_101048.jpg [ 2.21 МБ | Просмотров: 5909 ]
IMG_20150216_101114.jpg [ 2.08 МБ | Просмотров: 5909 ]
IMG_20150216_145207.jpg [ 2.09 МБ | Просмотров: 5909 ]
IMG_20150216_145231.jpg [ 2.11 МБ | Просмотров: 5909 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Stalker_W
#7646Сообщение 17 фев 2015, 13:42
Председатель клуба
Аватара пользователя
Не в сети

Откуда: Украина, Донбасс => Киев
Благодарил (а) 5868 Поблагодарили 2012
Мой электротранспорт: Kangoo electrcite 2001
Приятно выглядит! Залюбовался...

_________________
Электропробег 70Мм
Вернуться к началу
 Профиль

Шота Ишхнели
#7651Сообщение 17 фев 2015, 14:15
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Спасибо, стараемся. У нас жесткие сроки, выход на линию 8-го марта, а работы еще много. Я каждый день буду добавлять несколько фото, следите за проектом, если интересно.

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7655Сообщение 17 фев 2015, 17:17
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Сегодня вставляли окна (рамки) в заднюю часть вагона.


Вложения:
IMG_20150217_163734.jpg [ 1.98 МБ | Просмотров: 5882 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7656Сообщение 17 фев 2015, 17:19
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Вид снизу)


Вложения:
IMG_20150217_163754.jpg [ 1.57 МБ | Просмотров: 5882 ]
IMG_20150217_164009.jpg [ 1.48 МБ | Просмотров: 5882 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Шота Ишхнели
#7688Сообщение 19 фев 2015, 17:23
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Сегодня подключили свет, стопы, повороты. Полностью оформили деревом оконные проемы.


Вложения:
IMG_20150219_164038.jpg [ 2.04 МБ | Просмотров: 5843 ]
IMG_20150219_163910.jpg [ 1.91 МБ | Просмотров: 5843 ]
IMG_20150219_164439.jpg [ 1.98 МБ | Просмотров: 5843 ]
IMG_20150219_164142.jpg [ 1.83 МБ | Просмотров: 5843 ]

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

AlexT
#7689Сообщение 19 фев 2015, 20:10
Создатель электромобиля
Аватара пользователя
Не в сети

Откуда: Украина, Киев
Благодарил (а) 241 Поблагодарили 114
И конечно же немного видео)))
Вернуться к началу
 Профиль

Михалыч
#7705Сообщение 20 фев 2015, 12:31
Создатель электромобиля, учредитель клуба
Аватара пользователя
Не в сети

Откуда: Украина. Киев.
Благодарил (а) 873 Поблагодарили 1381
Мой электротранспорт: "Электра 2"
Хочу электротранспорт: "Электра 3" вдвое легче, но с втрое бОльшим солнцеобеспечением
Ну, красиво едет , но КОЛЛЕГИ, Вы же делитесь подробностями , какой мотор ,батарея , контроллер, редуктор ? ? ?.
...... Но,однако, как по мне, Я БЫ ПОИСКАЛ В ДНЕПРОПЕТРОВСКЕ СПОНСОРОВ- МЕЦЕНАТОВ
НА СОЛНЕЧНУЮ КРЫШУ. При такой то площади , не быстро , но и само поедет и батарею на стоянках подзарядит.
Вернуться к началу
 Профиль

Шота Ишхнели
#7724Сообщение 21 фев 2015, 19:26
Создатель электромобиля
Не в сети

Откуда: Николаев
Благодарил (а) 211 Поблагодарили 890
Мой электротранспорт: Электрический грузовик Камаз 1:2, г/п 1 тонна.
Хочу электротранспорт: Полностью самодельный электромобиль на мк с динамикой 0-100 шесть секунд или мен
Я уже описывал в начале темы, но опишу подробнее. Трамвай на безредукторных мотор колесах, соответственно никаких редукторов в нем нет. Использованы мото мотор колеса "Electra" 60 вольт 1500 вт, четыре штуки (вагон полноприводный). Каждое мотор колесо управляется контроллером "Electra" 60 вольт 1500 вт, в пике дает 40 ампер. Управление выведено на педаль "газа". Тяговая батарея состоит из двадцати гелевых тяговых акумуляторов по 12 вольт 20 ампер/часов. Напряжение 60 вольт. Так же имеется дополнительная батарея 12 вольт, 60 а/ч для питания света, стопов, поворотов, дверей, звонка и магнитолы.

_________________
Электромобили - это настоящее!
Вернуться к началу
 Профиль

Stalker_W
#7725Сообщение 21 фев 2015, 21:31
Председатель клуба
Аватара пользователя
Не в сети

Откуда: Украина, Донбасс => Киев
Благодарил (а) 5868 Поблагодарили 2012
Мой электротранспорт: Kangoo electrcite 2001
Настоятельно рекомендую настраивать каждый контроллер на мощность не более 1кВт. Так у гелевых аккумуляторов будет шанс выжить на третий сезон.

_________________
Электропробег 70Мм
Вернуться к началу
 Профиль
