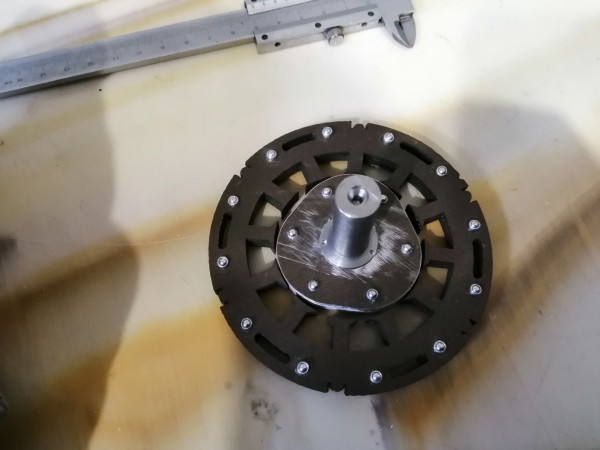

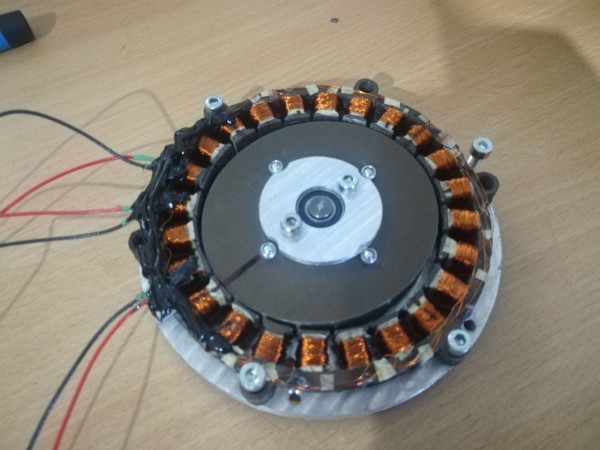

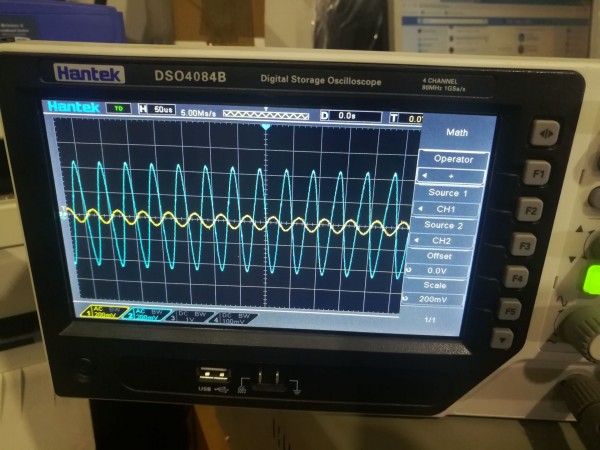

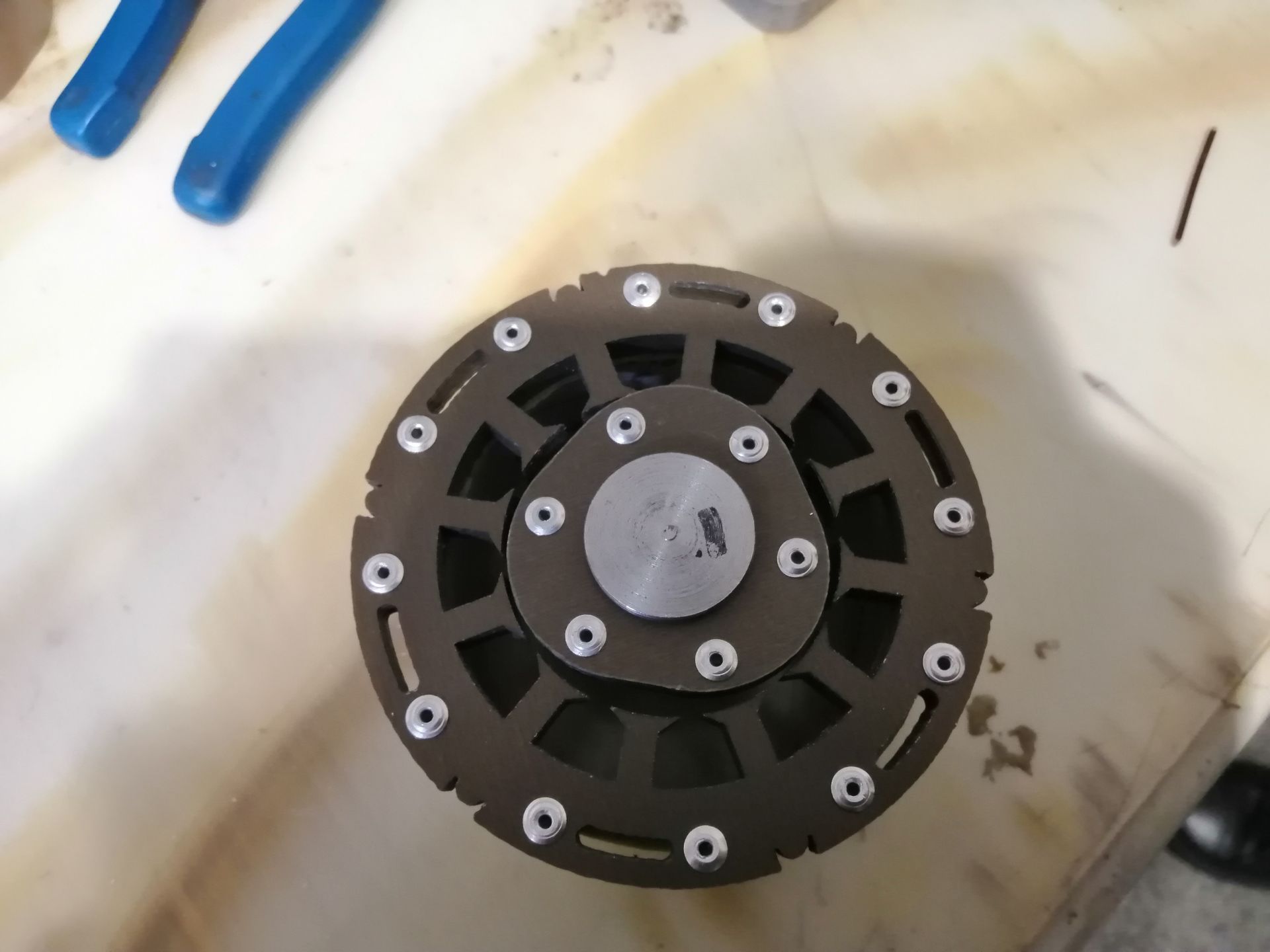

А подкинте данных, по резольверам, у кого какие есть. Изготовили себе тестовый, для замены оптики. Так как ненадежно и разрешение плоховато. 2 полюса недостаточно, хочу 3-5 .

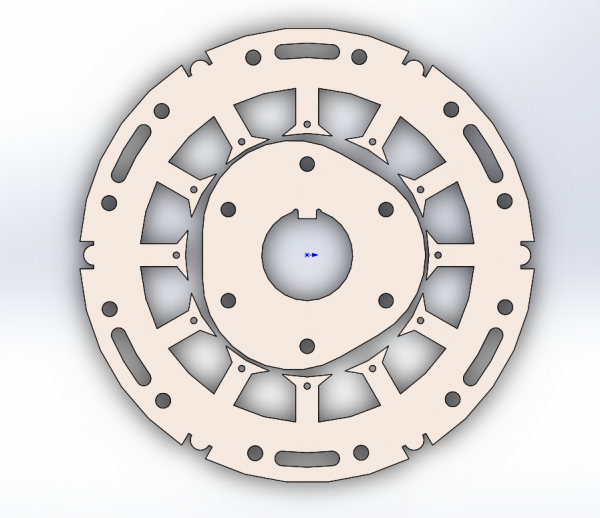

Нарисовал 3Полюсник.
будем пробовать.

_________________
CEO COOLON MOTORS
Head Project "City Truck "COOLON"
https://coolonmotors.com

_________________
CEO COOLON MOTORS
Head Project "City Truck "COOLON"
https://coolonmotors.com

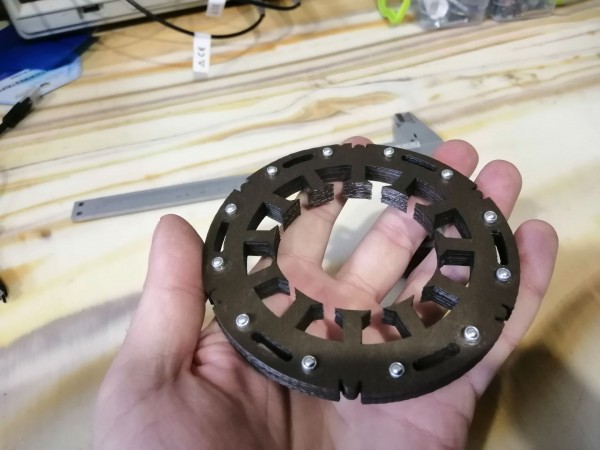

Видео встегнуло , просветите пожалуста невежду. Это была плазма или лазер ?

Лазер. на таких толщинах плазма не работает. надо и мне переделывать. скорость сильно занижена бо заносит на поворотахна 0.1 (( хочу 0.5 на 0.5 метра но чтоб до 20 метров в мин без заносов мог. а на большой стол только что то толстое резать.

_________________
CEO COOLON MOTORS
Head Project "City Truck "COOLON"
https://coolonmotors.com

Как бы не совсем в тему (все таки про резольверы спрашивали), но в поисках замены оптике купил у китайцев пару десятков нульцевых BLDC моторчиков от сидиромов (за какие то копейки, около 3 гривен штука).


Там стоят аналоговые мостовые датчики холла (фазные провода статора вообще не использую, статорное железо с обмотками можно вообще выкинуть, по идее должно стать даже лучше). Холлы при вращении выдают 3 почти идеальные диференциальные синусоиды (но надо усиливать раз в 20 операционниками). Что бы ничего не уплывало беру не абсолютные их данные , а относительные (друг относительно друга, это убирает зависимость от амплитуды, в том числе температурные дрейфы холлов). Учитывая то что там 6 полюсов, получается весьма приличное разрешение (мне для моих целей хватает с лютым запасом, будут крутилки для ручного управления осями ЧПУ станка). Думаю неидеальный синус несложно будет поправить программно корекцией по эталону (по оптическому энкодеру большого разрешения).

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Да, спасибо. Идея норм. Я смотрел на нечо подобное от ХДД. Но программно я недостану до 40 тысяч электро оборотов в мин. С разрешением хотябы 2-3 электро градуса. А аппаратный контроллер опирается на соотношение входов, и на опорную. Да и реактивный резольвер сильно проще, можно и 10 и 14 полюсов нарезать. А для серв сейчас придумали , инкодеры с печатными котушками, вобще дают сумашедшее разрешение.

_________________
CEO COOLON MOTORS
Head Project "City Truck "COOLON"
https://coolonmotors.com

А что у вас в качестве аппаратного контроллера, а то тоже хочется скорости, и тоже упираюсь в скорость АЦП и процессора.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

PGA411 . Практически без альтернатив по степени интеграции.

_________________
CEO COOLON MOTORS
Head Project "City Truck "COOLON"
https://coolonmotors.com

А чего видео нельзя атачить? (((
Видимо да, форумы умирают
