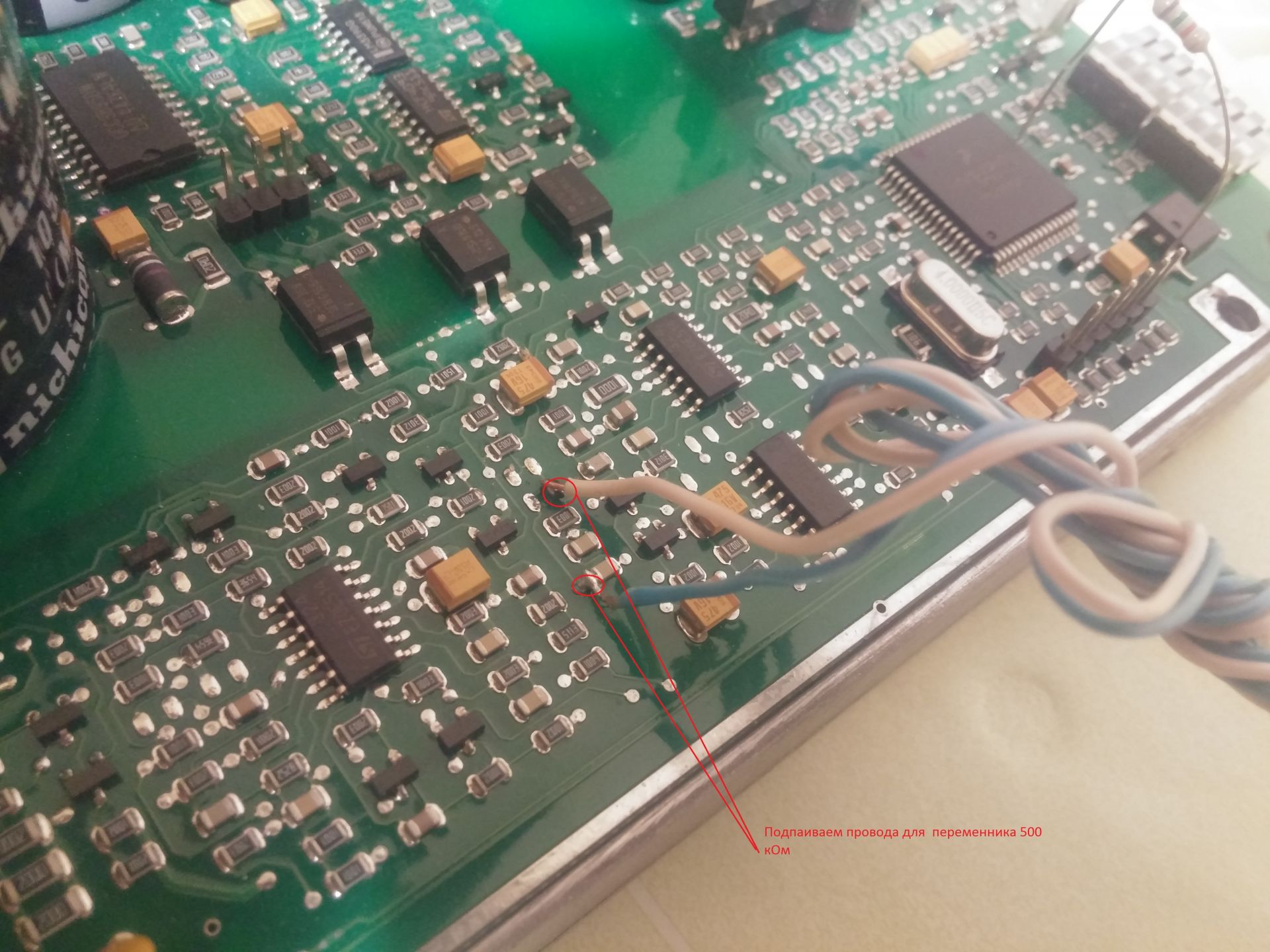

Всех приветствую. Сколько было разговоров про Дельты, а толком информации нет. Уважаемые форумчане и члены клуба давайте разберёмся (если не затруднит?) с этой DELTA FR48V-2000W-E и сделаем из неё полноценное зарядное. В сети, есть иформация как прикрутить к этой модели Дельты регулировку напряжения от 3 - 56в.( https://www.chipmaker.ru/files/file/13282/), а про регулировку тока нигде нет. Блок построен на ШИМконтроллере ucc3895 по топологии полный мост. Ссылка описания шимки http://www.compitech.ru/html.cgi/arhiv/ ... tat_84.htm . Ограничение по току организовано на 12 и 11 ножке, теперь на плате надо найти резистор или делитель, где поставить переменный резистор. БП правда управляет микроконроллер, но управляет МК шимкой через оптопапры. Добавлю фото с моими подписями, посмотрите может направите в нужное русло.

Добавлю ещё схемку, часть по току почти один в один. Обвёл резисторы. Кто скажет какой из них точно отвечает за регулировку тока?

Грубо за регулировку выходного тока отвечают резисторы R25...27 (чем меньше их сопротивление, тем выше отдаваемый ток). Где-то ещё должно быть опорное напряжение для отслеживания тока. Будет время - гляну даташит на микросхему. С подобной структурой сталкивался при ремонте зарядных "мастервольт" 24В/50А.
R28, R29, скорей всего, работают контуре потактового отключения мощных ключей при ограничении тока. Чтоб ключи не включались до окончания такта, в котором произошло токоограничение. R30 в паре с конденсатором С26 - просто фильтр.
Как-то так.

Опорное напряжение шимки должно подтягиваться на вывод управления током?

Если верить даташиту, то схема контроля тока в микросхеме имеет встроенное опорное напряжение =2,5В. А по входу контроля тока (CS, pin 12) пользователь сам уже организует необходимые величины. Можно манипулировать величинами шунтирующих резисторов, как я указывал раннее. В большинстве случаев этого может быть достаточно. Важно, чтоб не превысить максимально допустимый ток нагрузки для применённых в БП элементов.

А конкретно схемы этой дельты нет?

Дело в том что в мощных БП сейчас идет построение схемы: корректор мощности (он же может быть понижайка с необходимыми регуляторами тока и напряжения) + инвертор, который просто тупо отрабатывает гальваническую развязку.
Такое построение предпочтительно что в инверторе не надо применять высоковольтные транзисторы, заполнение в нем полностью что повышает КПД и не нужна микросхема управления с ШИМ, и просто сделать коэффициент трансформации 1:1.

Не могу скачать архив с чипмейкера (там что регится надо?), как его там скачать туды его растуды ?

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Вечером проведу исследования шунтирующих резисторов на плате и отпишусь.

Схемы к сожалению нет. А вот в архиве там 5 фото.

Проглянул некоторые картинки аналогичных блочков, пишут КПД более 92% (да и отсутствие внешнего мощного радиатора подтверждает).
А значит, этот блочек собран резонансником да еще возможно и с синхронными выпрямителями.
Наличие МК в нем тоже наводит на размышления что линейка таких БП программируется под свои нужды.
Так что лезть нахрапом туда как то стремненько имея лишь даташит, в котором типовая схема никак не резонансная.

Где то может покопать в свете поиска сервисных программ для его перепрограммирования чтобы подогнать под свои нужды.
Это самое простое с чего надо начать.
А потом уже "ковырять" железо.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

У меня есть переделаная Дельта esr 48/56 китайцами от 0-120в и током 20А. Разбирать полностью её не стал( сильно плотная компановка внутри) , чтобы увидеть принцип переделки. Вот что я там увидел - так же присутствует микроконтроллер, на отдельной плате установленные резисторы регулировки тока и напряжения, организована ручная регулировка охлаждения, амперметр и вольтметр китайской точности, на одной из оптопар перекушен вывод. Дельта по номиналу 48-57вольт, выходной выпрямитель переключили в мост получили 120в, ёмкости на выходе на 160в. Думаю охлаждение перевели в ручной режим, чтобы исключить управление охлаждением микроконтроллером, так как при повышении напряжения больше 57вольт загорается индикация аварии( красный светодиод на панельке). Так что надо побороть и эту.

Радиатор на всю плату толщиной где-то10мм алюминия.

Так возьмите ESR и сделайте аналогично, меньше времени потратите. Все модели зарядок все равно не переделаете.

_________________
автопробег на электричестве 51000 км

Ну да, самый простой вариант...... как я не додумался......

Ну я так и сделал, правда в мост не переделывал, только от 0 до 60в регулирует. Ну а чего, берете Дельту ESR за 700, переделываете в 0-60В и продаете за 2000, все равно дешевле, чем у китайцев.

_________________
автопробег на электричестве 51000 км

Да это хорошо, но мне подвернулась FR. Ничего победа будет за нами.
