Дабы скоротать долгие зимние вечера было решено сконструировать электроскутер .
В качестве донора был взят скутер VIPER RACE 4
Мотор колесо 12 диаметра 3000w qsmotor
http://www.cnqsmotor.com/en/article_rea ... r/200.html
Контроллер Volta 72v3000w
http://www.e-bike.com.ua/index.php?rout ... =72V+3000W

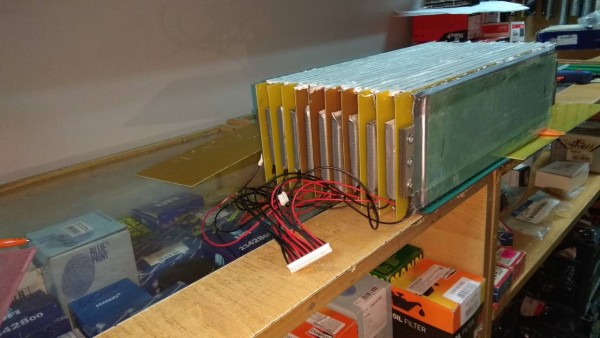

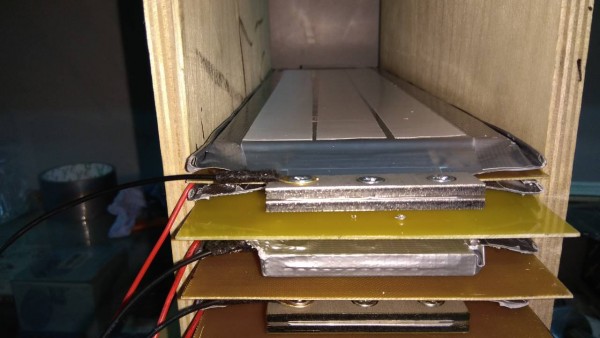

Батарея 72в 40ач из пакетов lu4

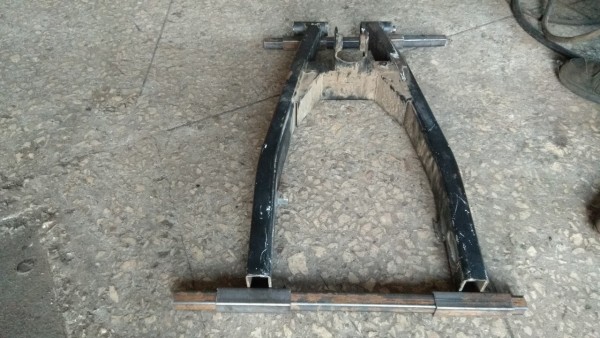

ЗАДНЯЯ ВИЛКА МАЯТНИК от zongshen zs200gs


Додаткові файли:
IMG_20181102_080114.jpg [ 179.25 КБ | Переглядів: 7855 ]
IMG_20181106_102032.jpg [ 543.74 КБ | Переглядів: 7855 ]
viber image7.jpg
viber image7.jpg [ 86.47 КБ | Переглядів: 7855 ]
viber image8.jpg
viber image8.jpg [ 98.11 КБ | Переглядів: 7855 ]
IMG_20181209_151625.jpg [ 206.62 КБ | Переглядів: 7855 ]
IMG_20190206_144308.jpg [ 250.04 КБ | Переглядів: 7855 ]
IMG_20181009_172643.jpg [ 266.18 КБ | Переглядів: 7855 ]
IMG_20181009_172643.jpg [ 266.18 КБ | Переглядів: 7855 ]
IMG_20181009_172648.jpg [ 274.54 КБ | Переглядів: 7855 ]
РАМА.jpg [ 49.93 КБ | Переглядів: 7855 ]
IMG_20181025_121347.jpg [ 261.67 КБ | Переглядів: 7855 ]
IMG_20181114_145210.jpg [ 100.39 КБ | Переглядів: 7855 ]
IMG_20181114_145220.jpg [ 100.59 КБ | Переглядів: 7855 ]
IMG_20181114_145232.jpg [ 123.15 КБ | Переглядів: 7855 ]


Востаннє редагувалось Vanilin132 12 бер 2019, 18:15, редаговано 1 раз.
Повернутися до початку
 Профіль
Відповісти цитуючи
Androntii
 Заголовок повідомлення: Re: Теслапед
#76822Повідомлення 11 бер 2019, 18:13
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Запорожье
Дякував (ла) 88 Подякували 89
Мій електротранспорт: Э-Скутер Aima journey king s
Мои поздравления - хороший проект. Мотор колесо оставите без тормозов или в планах установить? Я на Вольтовское МК поставил задние тормоза Viper Storm стали просто идеал. Брали донор или голую раму?
Повернутися до початку
 Профіль
Відповісти цитуючи
Androntii
 Заголовок повідомлення: Re: Теслапед
#76823Повідомлення 11 бер 2019, 18:17
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Запорожье
Дякував (ла) 88 Подякували 89
Мій електротранспорт: Э-Скутер Aima journey king s
И ещё такой вопрос пластины от проворота оси МК в дропаутах зря не установили или это не окончательный вариант?


Востаннє редагувалось Androntii 12 бер 2019, 21:39, редаговано 1 раз.

Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Теслапед
#76826Повідомлення 11 бер 2019, 18:46
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Тормоза установлены дисковые , дам фото позже. Дропауты установлены из 10мм стали , вставлены вовнутрь маятника, фото тоже позже скину.
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Теслапед
#76867Повідомлення 12 бер 2019, 10:26
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory

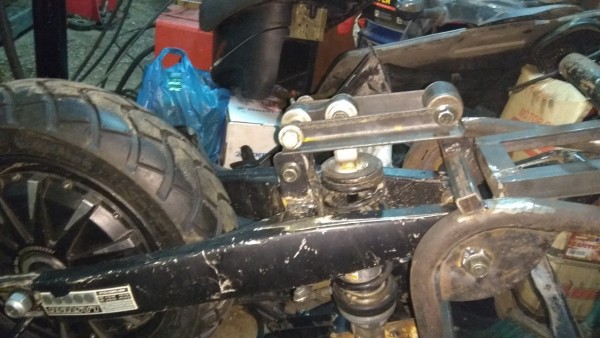

Задняя подвеска будет с моноамортизатором от suzuki burgman с внешней регулировкой и прогрессией


Додаткові файли:
IMG_20181223_133004.jpg [ 332.51 КБ | Переглядів: 7737 ]
IMG_20190110_164443.jpg [ 231.15 КБ | Переглядів: 7737 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
#76898Повідомлення 12 бер 2019, 18:19
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Предварительная сборка


Додаткові файли:
IMG_20190205_163117.jpg [ 313.28 КБ | Переглядів: 7702 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Androntii
#76908Повідомлення 12 бер 2019, 21:24
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Запорожье
Дякував (ла) 88 Подякували 89
Мій електротранспорт: Э-Скутер Aima journey king s
Общий вид класс :bravo: Но зачем прогрессию ставить O_o ??? Из-за того что моно аморт или по ухабам гонять будете? Не дешевое удовольствие?!
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
#76914Повідомлення 12 бер 2019, 22:07
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Совсем не устраивают стандартные аморты скутера , с моноамортизатором как по мне намного внешний вид веселее, плюс сам амортизатор взят от качественного донора , маятник тоже от мотоцикла с такой системой подвески, поюс не ищем лёгких путей)))
Повернутися до початку
 Профіль
Відповісти цитуючи
Androntii
#76919Повідомлення 12 бер 2019, 22:35
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Запорожье
Дякував (ла) 88 Подякували 89
Мій електротранспорт: Э-Скутер Aima journey king s
Vanilin132 писав(ла):
Совсем не устраивают стандартные аморты скутера , с моноамортизатором как по мне намного внешний вид веселее, плюс сам амортизатор взят от качественного донора , маятник тоже от мотоцикла с такой системой подвески, поюс не ищем лёгких путей)))

Сборка получиться супер, а с легкими путями не интересно, где-то инженерную мысль реализовывать надо. Вопрос по контроллеру : почему выбрали именно вольтовский и что ещё в планах с электричеством(свет, сигналка, и т.д.)???
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
#76964Повідомлення 13 бер 2019, 12:22
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory

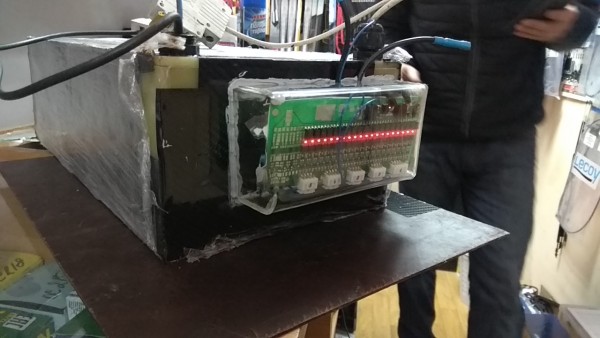

Bms традиционно от Ярослава

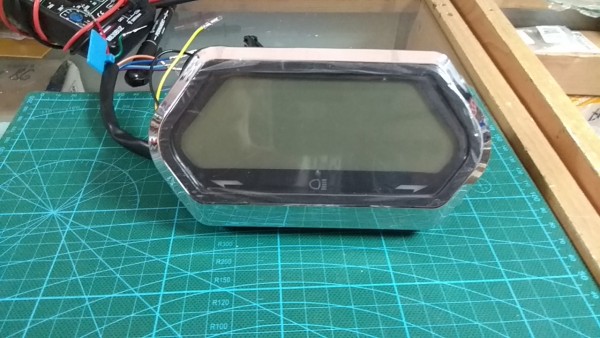

Дисплей (приборная панель ) на 72v
Преобразователь с 72v в 12v для питания бортовой сети куплены у братьев Джеки Чан

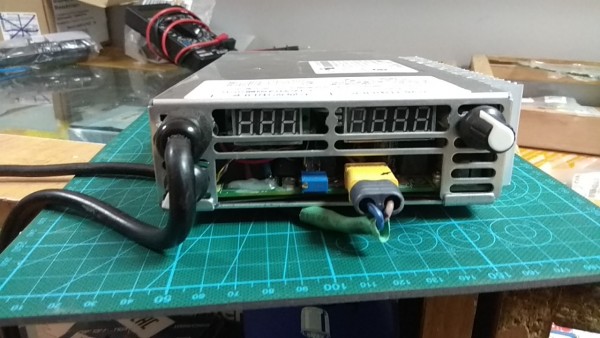

Зарядное переделанная Delta


Додаткові файли:
IMG_20190313_115717.jpg [ 185.81 КБ | Переглядів: 7627 ]
IMG_20190313_115728.jpg [ 165.75 КБ | Переглядів: 7627 ]
IMG_20190313_120005.jpg [ 224.85 КБ | Переглядів: 7627 ]
IMG_20190313_120013.jpg [ 260.79 КБ | Переглядів: 7627 ]
IMG_20190313_120027.jpg [ 253.43 КБ | Переглядів: 7627 ]
IMG_20190313_115826.jpg [ 171.99 КБ | Переглядів: 7627 ]
IMG_20190313_115836.jpg [ 195.69 КБ | Переглядів: 7627 ]
IMG_20190313_115912.jpg [ 247.13 КБ | Переглядів: 7627 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
#76974Повідомлення 13 бер 2019, 14:49
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory

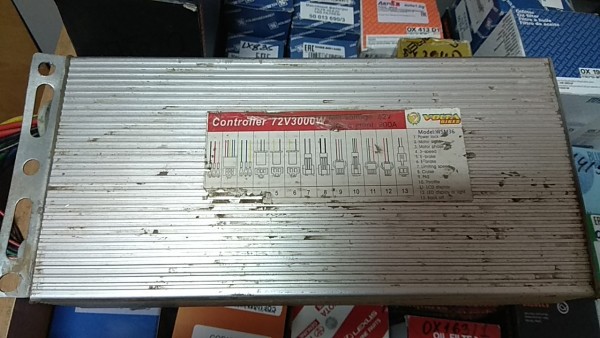

Контроллер с колесом покупался на вольта байк комплектом , поэтому такой и есть.
Кстати , а что могут сказать знатоки по поводу этого контроллера , выглядит он внушительно , состоит из 36 мосфетов . но информации реальной по нему я не нашел. У кого какие мнения по поводу этого зверя ?
Повернутися до початку
 Профіль
Відповісти цитуючи
tank6661
#76975Повідомлення 13 бер 2019, 14:56
Власник електровелосипеда
Аватара користувача
Не в мережі

Звідки: Борисполь
Дякував (ла) 92 Подякували 262
Мій електротранспорт: Самодельный электромот "Багира"
Самый бюджетный из китайцев.
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
#76976Повідомлення 13 бер 2019, 15:00
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
tank6661 писав(ла):
Самый бюджетный из китайцев.

Интересно сколько он по току выдавать будет?
Повернутися до початку
 Профіль
Відповісти цитуючи
tank6661
#76997Повідомлення 13 бер 2019, 21:03
Власник електровелосипеда
Аватара користувача
Не в мережі

Звідки: Борисполь
Дякував (ла) 92 Подякували 262
Мій електротранспорт: Самодельный электромот "Багира"
Если не ошибаюсь 70А.
Повернутися до початку
 Профіль
Відповісти цитуючи
thunder_blade
#77006Повідомлення 13 бер 2019, 22:00
Власник електровелосипеда, член клубу
Аватара користувача
Не в мережі

Звідки: Україна, Черкаси, Д.
Дякував (ла) 639 Подякували 288
Мій електротранспорт: Evel EndurA, 62v 28Ah Jik,VOT EM-100s(new gen), QS90....
Хочу електротранспорт: model 3 old style
Vanilin132 писав(ла):
Контроллер с колесом покупался на вольта байк комплектом , поэтому такой и есть

А чего у него вид жестокого БУ?

_________________
Evel EndurA, 62v 28Ah Jik,VOT EM-100s(new gen), QS90....
