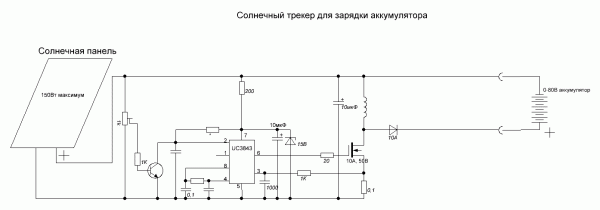

Продставляется схема простого солнечного трекера для зарядки аккумулятора.
Схема понижайка/повышайка, мощность ограничена в связи с этим 150Вт.

Отслеживает точку максимальной мощности (оптимальное сопротивление для СП) при разном уровне освещенности.

В связи с упрощением схемы "отключатель" при конце зарядки не введен, но по желанию это достигается использованием еще одной микрушки LM311 и оптопары.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

В связи с повальной интернетизацией, и низкой актуальностью спутникового телевидения, б.у. мотоподвес для спутниковой тарелки стоит от 300 гривен. Добавляем маленький микроконтроллер который будет по часам или фотодатчику им управлять, и все.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

В свое время на заре спутникового ТВ когда еще делали его самопальным (90 годы), был такой товарищ Вольдемар Кетнерс (не путать с Кернесом), который выпускал документацию и самодельные тюнеры для этого ТВ - его фирма "WalKet". Помнится там был и механизм наведения тарелки с "треногой". О микроконтроллерах тогда еще и речи не было. Наводилось за счет повышения шума приемной головки этих тюнеров (они шумят и при наведении на солнце). Механизм управления на обычных операционниках был. Какие моторы были для актуаторов уже не помню. Но все тогда было самодельным.

Сам принцип управления того времени, и конструкцию наверняка можно отыскать в инете и сейчас.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Что-то я не понял, я один не вижу никакой схемы трекера? Нету там никакого сервопривода, да и простого отслеживания точки максимальной мощности тоже нет.
Танго в своем репертуаре - очередная фантазия, предлагающая лохам сделать нежизнеспособное устройство для СБ.

Примерно год назад танго тоже участвовал в подобной теме, и тоже схему-лохотрон рисовал. С того времени не продвинулся ни на шаг, что очень прискорбно...

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

Слово трекер от слова трек - след, отслеживать, применимо ко многим аппликациям (санный след, велосипедный дорожка) - это тоже все трек.
Это не поворотная конструкция - а контроллер заряда аккумулятора.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Нету там ни поворотной конструкции, ни контроллера заряда аккумулятора, о чем и написал я выше. Есть только нежизнеспособная (если не сказать - опасная) фантазия на тему схемы подключения СБ к аккумулятору...

Но "свидетели Ракарского" могут опровергнуть мое утверждение, причем очень просто - сделать и доказать работоспособность... как говорится - флаг в руки, а нам будет повод посмеяться!

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

Отслеживает только напряжение панели, а этого мало для таких заявлений, ибо :

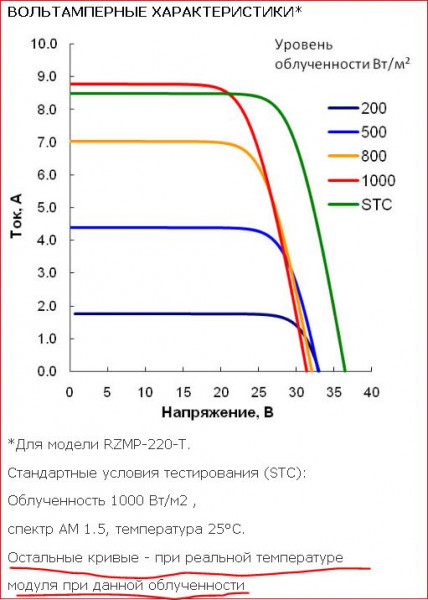

Напряжение максимальной мощности солнечной батареи не константа, а в зависимости от облучения (и соответсвенно температуры) может меняться в пределах 30% (по графикам видно). Для нищебродов сойдет, но для зарядки аккума схема нуждается в допилинге (как заметил сам постер), а то может быть ахтунг.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Успел таки танго подправить схему, теперь это похоже на примитивный МРРТ (но не трекер!). В первоначальном варианте там зачем-то стоял дополнительный операционник для отслеживания выходного тока.

Отслеживание входного напряжения - это минимальное условие, чтоб преобразователь хоть с какой-то эффективностью работал от СБ.
Но схема все равно не работоспособная, если вдруг кто рискнет повторить...

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

ДядяВася, он это трекером назвал так как аббревиатура МРРТ, произошла от английских слов — maximum power point tracking , а у нас исторически трекерами зовут позиционенры, т.е. словечко исторически смысловой нагрузкой уже занято, поэтому умные люди МРРТ так и зовут сокращенной абревиатурой (иногда расшифровывая полной), причем без транскрипции, а в переводе слово "трекер" не звучит.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Это понятно, но есть же какие-то устоявшиеся понятия.
К тому же, для СБ реально существуют системы позиционирования с сервоприводами, которые и называют трекерами. А, судя по первым отзывам, народ (не особо вглядываясь в схему), за таковые и принял. Потому что понимают разницу между трекером и МРРТ.

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

Вот сейчас и не припомню,один блогер из Германии показывал на смартфоне программу,в которой при включении камеры и геолокации,на картинку наложена актуальная траектория солнца с углами над горизонтом.
Можно поступить проще,и я несомненно так бы и сделал: для этого лучше наземная установка,панелей надо от 3 шт. Траектория движения Солнца условно разбивается на 3 сектора со средними зима/лето углами для каждого сектора. Каждая панель захватывает свой сектор и наклонена на свой угол к горизонту. Панели подключены параллельно,чтобы избежать резкого падения мощности при затенении. Посмотрите как устроено дерево,там все ответы от ведущего инженера)

Тенденции последних лет говорят о том, что трекеры уходят на второй план, и встречаются все реже. Из всех упоминавшихся здесь реальных СЭС, только раз встречалась с трекером. И это закономерно, потому как это дополнительный гемор с обслуживанием, нужно больше свободной площади, и т.д... - проще дополнительные панели поставить.

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

Так, еще одного бомбануло!
Можно поинтересоваться, при чем тут Кремль? И откуда столько бреда? И на кой черт нужен трекер для зарядки шуруповерта? Илон Маск каким боком тут? Неужели главный специалист по зарядке шуруповертов и трекерам?

Главное, наблюдается дикое желание сделать как угодно, лишь бы не по правилам (не нами придуманных)...
Ребята, неужели так сложно прошерстить интернет и изучить тему сначала теоретически, а уже потом выдвигать идеи? Ведь не имея элементарных знаний, вам тут никакие советы не помогут!

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

...может трава хорошая попалась?!

Какое начало, такое и продолжение ....
Какой ТС, такая и тема.
Пранкуем, троллим, флудим.
