БМС со связью Bluetooth — Kh, UA v1.4 от VerumTM

1st Декабрь 2013     Рубрика: Магазин, Разработки членов клуба

BMS Kh, UA v1.4 — это система балансировки и мониторинга параметров LiFePO4 аккумуляторной батареи (далее ячейки). Данная система может использоваться как автономно (баз организации сети RS485) так и как часть комплекса контроля и управления параметров электромобиля.

Под комплексом понимается устройства BLDC/AC контроллер, DC/DC источник бортовой сети, ботовой отопитель, ЗУ соединенных в сеть 485 интерфейса.

Мониторинг, отображение и управление параметров данных устройств осуществляется при помощи ПО «BMS Control.apk» установленного на планшет/ПК/телефон (далее планшет). Связь комплекса с планшетом осуществляется через Bluetooth соединение.

На данном этапе разработана система балансировки и мониторинга параметров ячеек. Состав системы:

BMS Kh, UA v1.4 — блок обеспечивающий балансировку и мониторинг напряжения и температуры ячйки. Устанавливается на каждую ячейку. Типоразмер G-Power 100 Ач-го габарита.
BT_to_485 v1.2 — блок преобразователя RS485 в Bluetooth. Он нужен для того что бы соединить сеть из BMS Kh, UA v1.4 -ов (и других устройств) с планшетом. Необходим один на всю сеть.
BMS Сontrol.apk — программа которая устанавливается на планшет/ПК/телефон. Требования к планшет/ПК/телефон — наличие bluetooth-са и операционной системой Android 4.0 и выше.

Что нужно для работы данной системы например с 18 ячейками батареи?
18 шт. — BMS Kh, UA v1.4
1 шт. — BT_to_485 v1.2
1 шт. — BMS Сontrol.apk.

DSCN3074



Технические характеристики BMS Kh, UA v1.4

Типоразмер G-Power 100 Ah (меж осевое расстояние подключения ячейки 80 мм)
Габариты, мм: 43х100х25
Измерение и балансировка напряжения ячейки в диапазоне:  2,100 — 5,000 В (+/-0,005 В)
Потребляемый ток от ячейки, не более: 9 мА- в режиме ожидания, 20 мА в момент передачи данных
Ток балансировки, не менее: 1,120 А
Напряжение питания изолированного RS485 интерфейса: 5 В (+/- 2 %)
Интерфейс: изолированный RS485
Протокол обмена: ModBus RTU
Скорость обмена, кБит/с: 9 600 , 19 200
Тип внешнего датчика температуры: KTY83/122 (можно монтировать как внутрь ячейки так и на поверхность ячейки)
Диапазон измерения температуры: -20..+120 С

DSCN3075

Функционал:

1) мониторинг уровня напряжения ячейки в диапазоне 2,1-5 В
2) настраиваемые уровни срабатывания балансира в диапазоне 2,1-5 В
3) контроль температуры ячейки -20..+120 С

DSCN3073

Предупреждения: Поведение светодиода «Err»
Настраиваемый уровень предупреждения о высоком напряжении на ячейке Пост свечение
Настраиваемый уровень предупреждения о низком напряжении на ячейке 1 короткий импульс
Настраиваемый уровень предупреждения о высокой температуре ячейки 2 коротких импульса
Настраиваемый уровень предупреждения о низкой температуре ячейки 3 коротких импульса
Авария включения первого балансировочного резистора 1 длинный 1 короткийимпульса
Авария включения второго балансировочного резистора 1 длинный 2 короткийимпульса

Технические характеристики BT_to_485 v1.2

Габариты, не более, мм: 50х80х30
Напряжение питания: 5 В

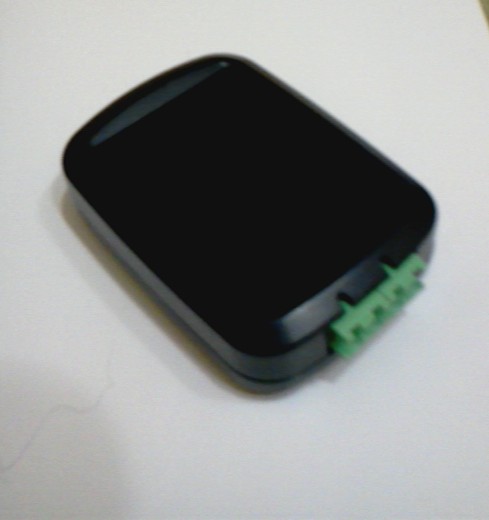

BMS_BT_to_485

BMS Сontrol.apk версия 1,0

Требования к планшету/ПК/телефону — наличие bluetooth-са
Операционной системой Android 4.0 и выше.
Размер: 396 КБ

device-2013-09-30-163624

На данном этапе идет отладка функций системы BMS, разработка контроллера BLDC, прорабатываем требования к DC/DC12в и бортовому отопителю.



И напоследок ещё немного фотографий

DSCN3076 DSCN3077

image_A9


Январь 2014. Новости по проекту:
1) BMS Kh, UA 1,4 с новым разъемом пружинного типа (DG390)
2) Добавили в приложение BMS Control.apk работу с контроллером BLDC/AC (System) и бортовым источником 12В ( DC/DC )

Новые фото

IMG_20131216_014017  IMG_20131216_014053

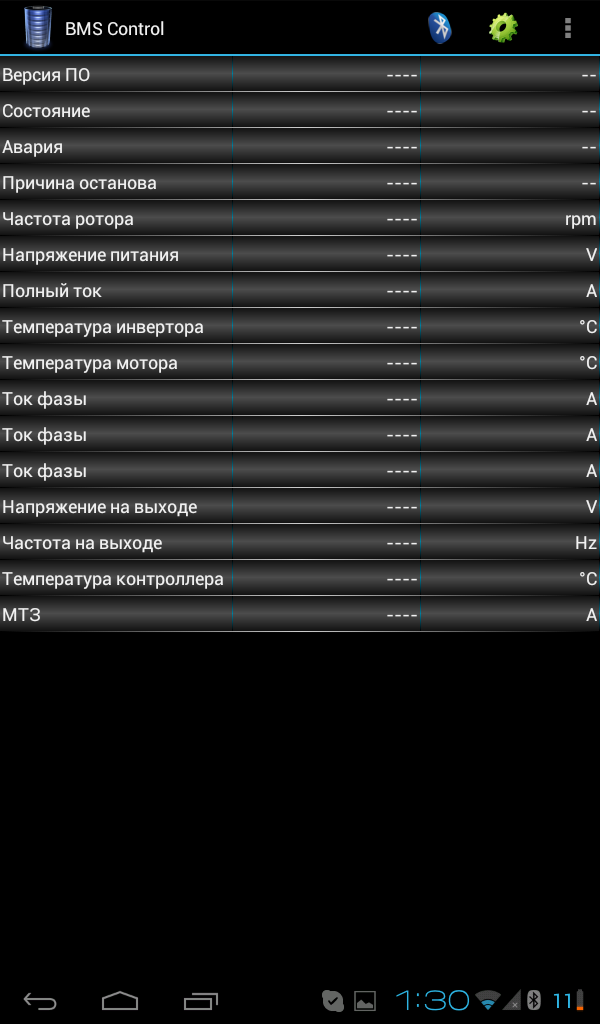

Screenshot_2013-12-16-01-30-35  Screenshot_2013-12-16-01-30-48 Screenshot_2013-12-16-01-30-58


Рубрика: Магазин, Разработки членов клуба

обсуждение

  1. Доброго времени суток! Возможна ли адаптация данной системы для свинцово-кислотных и никель-кадмиевых аккумуляторов? Если да, — цена вопроса?

    • Владимиру. По СКА — сказано много, но все, кто с него начинал
      — разочаровались.
      Никель Кадииевые аккумуляторы — действительно, очень долговечны,
      но, с тех пор, как НИКЕЛЬ ПРИЗНАЛИ ПЛАТИНОИДОМ — (ДРАГ.МЕТАЛЛОМ)!,
      ОНИ стали не дешевле лития, но тяжелее и с бОльшим внутренним сопротивлением ( хуже КПД).
      Пока ЛИТИЮ нет альтернативы.

  2. Михалычу и нетолько…
    Вопрос по никель-кадмию у меня возник из-за более объемной проблемы. Речь не идет об использовании его непосредственно на электромобиле. Проект, которым я занимаюсь, касается в том числе станций заряда (заправки) тяговых аккумуляторов. Мне необходимо оптимизировать стационарные «хранилища» электроэнергии, в первую очередь их долговечность. Посему повторю свой запрос на помощь в решении вопроса адаптации БМС для никель-кадмиевого аккумулятора.

  3. Добрый день Владимир.
    Прошу прошение за запоздалый ответ.

    Какая задача. Необходимо балансировать или это чисто мониторинг ячеек системы?

    На сколько понимаю свинцово-кислотные аккумуляторы не нуждаются в балансирах.

    Конкретно даный BMS не подходит для балансирования никель-кадмиевых батарей, но потенциально адаптировать можно.

    К примеру если адаптировать для свинцово-кислотных, то необходимо пересмотреть формфактор блока и переделать делители.

    С никель-кадмиевыми батареями сложнее.

    Если это еще для Вас интересно то детализируйте задачу — YYverum@yandex.ru

    С уважением,
    Юрий Юрченко

  4. день добрый интересует возможность использовать данный набор для 16 пакетов от лифа с током зарядки 40а

  5. Доброго времени суток. Вами не рассматривался вариант разработки аналогичного варианта в виде набора шилдов для Arduino. Мне и некоторым моим знакомым был-бы очень интересен!!!
    Хотел сам этим занятся , но к сожалению пока занят другим проэктом , для которого и нужен такой BMS.
