сам пока не знаю рисовать надо

и... думаю, все-таки, выходящую мощность?...да?.

sokol, надо дц-дц с хххх до 12в?, купите под нужные параметры, рынок предлагает же, от дешманских, до, приемлемых, прекратите наконец то е*ать мозг. ибо ваши результаты экспериментов способны наполнять синее ведро, не более.

варианты
1. дешман. вопросов довольно много. очень желательно допаять пленочные конденсаторы на выходе. https://www.aliexpress.com/item/Electri ... 4c4daFbdfJ
2. отличный вариант, по крайней мере, при ревизии вопросов "что, как, нафига?" у меня не возникло. https://item.taobao.com/item.htm?id=412 ... %3A3232480

да, но мне же всегда по своему всё надо сделать...
я вариант с usb блоком не проверял даже, вместо этого к 50 вольтам прицепил драйвер для светодиода 220-12 а к нему usb прикуриватель и вроде как работает, но ток слишком слабый, заряд в телефоне на месте стоит
вобщем ладно так и сделаю, нормальный dcdc куплю
у меня теперь другая идея фикс, я хочу из LM2596 както сделать балансиры, я их всего за 23 грн покупал, валяются без дела

LM2596, балансиры, чтоооО? Х_х

В действительности, из модулей на LM2596 можно сделать балансиры
( а точнее многоканальное дозарядное устройство) .
Но модули должны иметь регулировку тока, напряжения ( тоесть обдадать СС\CV,) а так же желательно иметь автоотключение.

Для этого подходят вот такие модули
https://ru.aliexpress.com/item/Free-shi ... 56373.html

а питать их естессно от индивидуальных и развязанных БП.

_________________
Э-вел,3 кВт Quanshun,Келли 200А,ли-ион,3.2кВтЧ,(LG 48АЧ, 21S) , max 75 км\ч, > 60 000 км

проблему зарядки телефона я решил, купил хороший dcdc 60-12, потом с помощью LM2596 понижаю до 5.
Вопрос : если я хочу теперь ноут запитать и поставлю после dc примитивную повышайку МТ3608 чтобы 20 В получить, вреда компу не будет ? фильтр не нужен какойто от помех ?

Для ноутбука есть другая повышайка, которая на 150Вт, МТ3608 точно не запустит ноутбук. Ему то ничего не будет, просто не хватит тока. Ну разве что современные асус, у которых БП чуть больше зарядки от мобильника, да и то сомневаюсь...

у меня не мощный нетбук, написано 20в 1,5 ампер, значит на входе будет 3 ампера, может и выдержит. А что по поводу помех ? эти преобразователи наверно частоту какуюто воспроизводят, а у ноута даже кабель экранированый, я его разрезал, но оставил феритовое кольцо. Помехи будут ?

скоро титанат у меня будет, 22 банки, уверен что полюбому пара банок будет неправильной ёмкости, поэтому тема балансиров для меня крайне акуальна, покупать столько штук готовых балансиров это наверно дофига дорого, хочу сам сделать, но не использовать космические технологии как у мистера дрима, а чтото простенькое что можно самому напаять, но никто мне толком не объяснил принципа таких устройств...

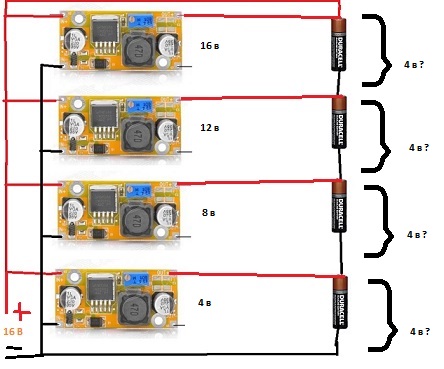

ещё раз про элемки, попрошу без эмоций, а что если вот так подключить ?

вам 100500 раз обьясняли, эти платки требуют индивидуальных ,гальванически развязанных источников питания .
то что вы нарисовали - это схема феерверка

_________________
Э-вел,3 кВт Quanshun,Келли 200А,ли-ион,3.2кВтЧ,(LG 48АЧ, 21S) , max 75 км\ч, > 60 000 км

да чо вы, норм схема, может даже не бабахнет ибо минус то один..
единстенные 2 недостатка:
1. нижняя ячейка заряжается сразу всеми платками а верхняя - только одной.
2. себестоимость выше чем у баласира с тао(?)

Какая польза с верхней платы, если у нее вход с выходом соединены? Это не балансир, а не пойми чего.

чует моё сердце, близится большой бабах!может не стоит пока отсылать титанат заказчику ? хай бы на алкалайновых батарейках потренеровался А если серьёзно, сокол, вы когда ни будь разбирались с принципом действия балансиров?может стоит сразу вникнуть в суть самого процесса, а потом что то делать? и по поводу самоделок, можно конечно попытаться слепить самому балансир, но в итоге это всё равно выйдет дороже готового.( с учетом спаленных запчастей, времени убитого на подбор параметров, заказанных оптом деталей( ни кто вам не продаст 5 резисторов допустим)травления платы по нескольку раз) после такой е....ли, я пришёл к выводу что проще было купить готовый китайский и подбором сопротивлений подогнать под свои параметры.но дай бог балансиры не понадобились, ячейки ведут себя стабильно.а по поводу бмс для титаната, когда то попадалась инфа,что трудность изготовления в отсутствии микросхем с низким питанием.

нижняя батарейка будет заряжаться током, равному сумме токов всех дисишек. То есть в 4 раза быстрее далее, когда перва дисишка уже по достижению напряжения давать ток не будет, ток будет течь с трех верхних, как результат - испорченная АКБ, скорее всего со спецэффектами.
На вашем месте я бы заплатил за готовое решение и заплатил мастеру за монтаж всего этого. Дешевле в результате.
