Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85141Повідомлення 16 черв 2019, 12:25
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Лев писав(ла):
силовой предохранитель скорее всего в батарее.а шунт нафиг не нужен.цифровой датчик тока там же где и предохранитель.дабы под капотом не мок и не пылился...я бы и контактор в батарею засунул бы.

Под капотом ничего пылитьтся и мокнуть не будет. Эта все конструкция накроется герметичным колпаком, предположительно из композита, с воздуховодами для продувки.

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
tank6661
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85334Повідомлення 19 черв 2019, 05:48
Власник електровелосипеда
Аватара користувача
Не в мережі

Звідки: Борисполь
Дякував (ла) 92 Подякували 262
Мій електротранспорт: Самодельный электромот "Багира"
Алексей В писав(ла):
Не забирает что?

Тема началась с того что Vladymyr Proks отдал вам машину на переделку??
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85341Повідомлення 19 черв 2019, 09:17
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Автомобиль эксплуатируется заказчиком, а я его иногда беру на выходные.

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
tank6661
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85342Повідомлення 19 черв 2019, 10:10
Власник електровелосипеда
Аватара користувача
Не в мережі

Звідки: Борисполь
Дякував (ла) 92 Подякували 262
Мій електротранспорт: Самодельный электромот "Багира"
Вот теперь понятно.
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85554Повідомлення 21 черв 2019, 21:34
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3

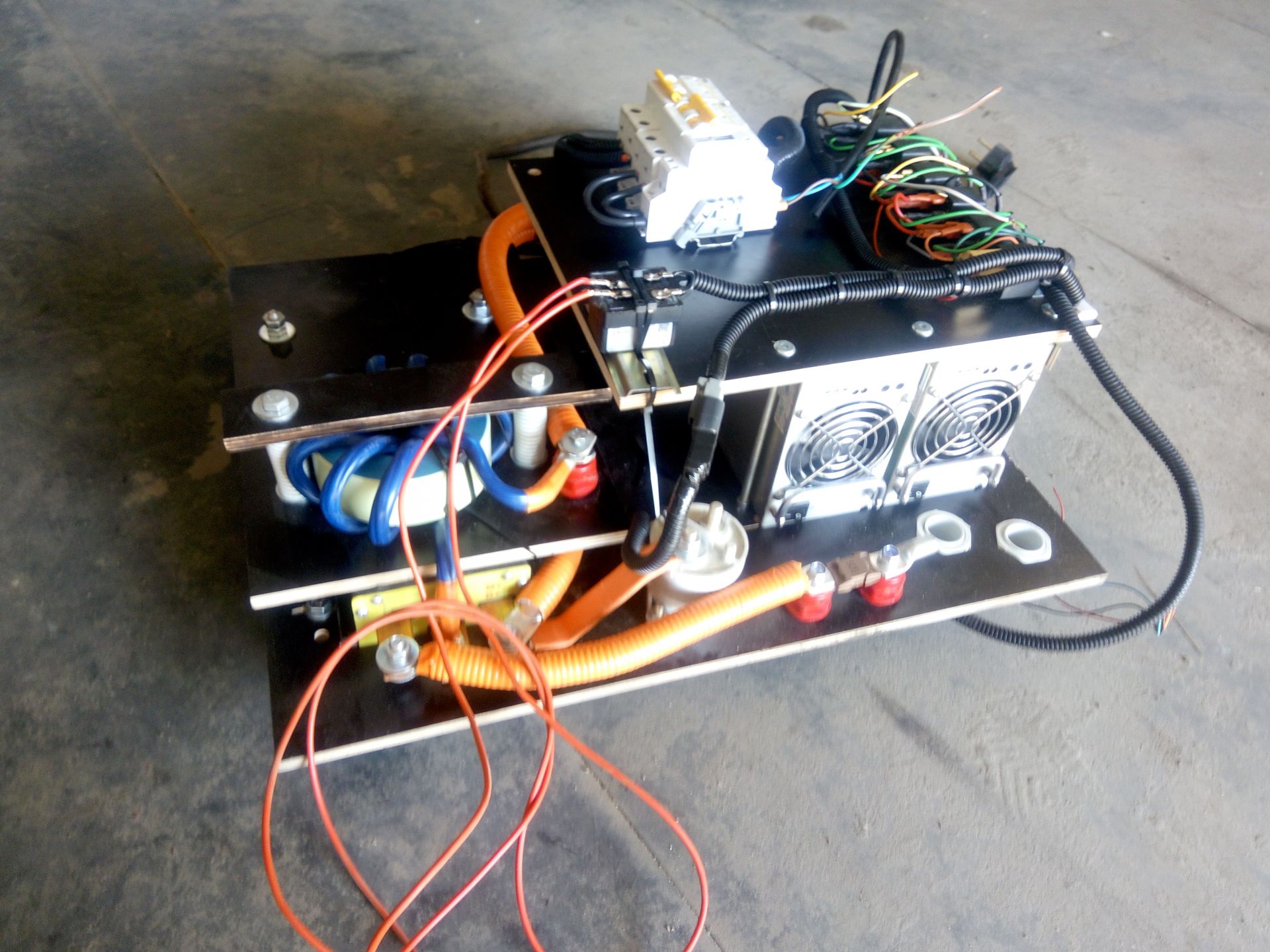

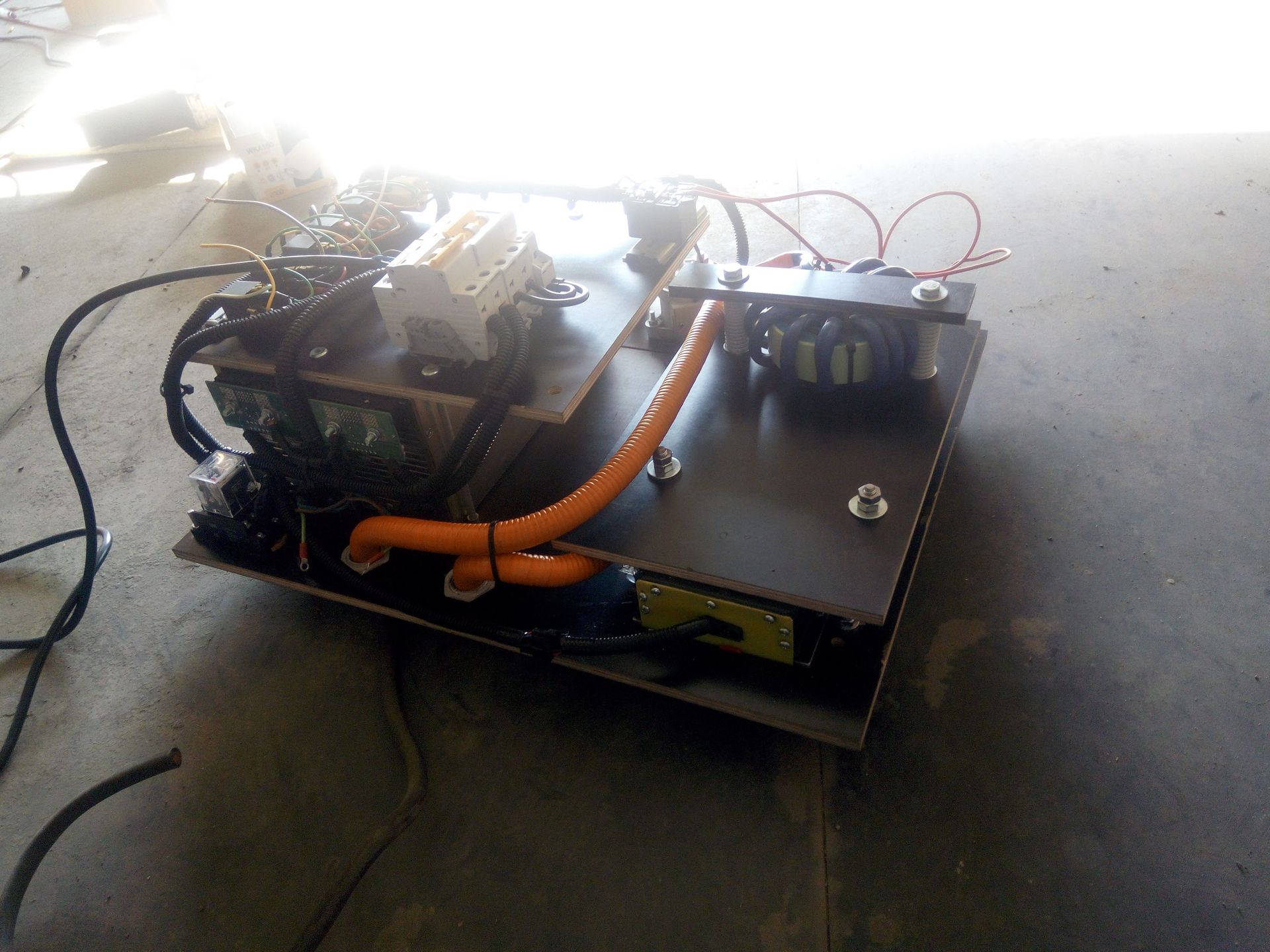

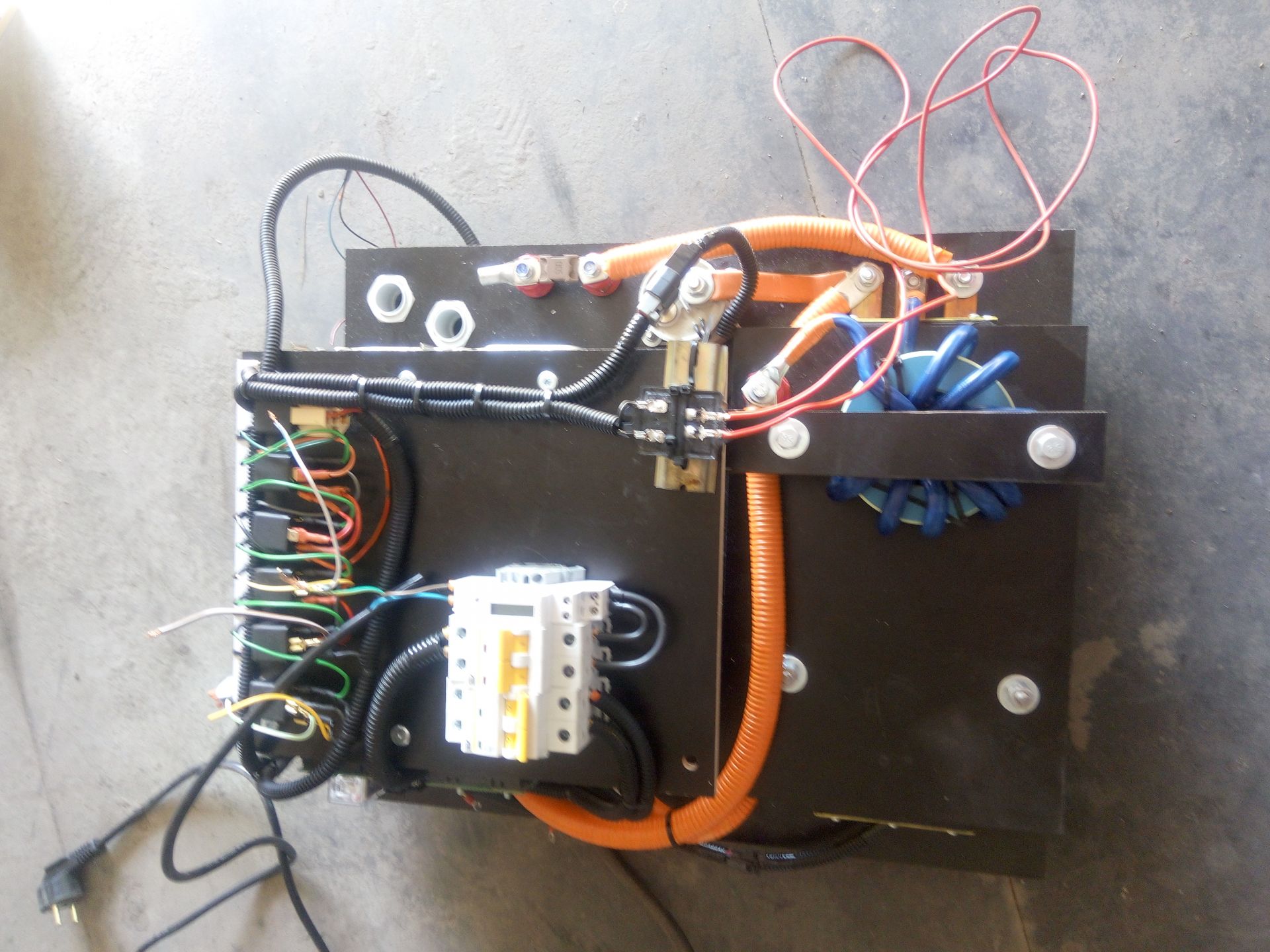

Сегодня наконец продолжил обвязку силовой установки. Установил входной и выходной автоматы на ЗУ, счётчик входящей электроэнергии, подключил блок реле и управление контроллера, настроил Дельты.
Додаткові файли:
IMG_20190621_174431.jpg [ 282.09 КБ | Переглядів: 6796 ]

Додаткові файли:
IMG_20190621_174412.jpg [ 339.98 КБ | Переглядів: 6796 ]

Додаткові файли:
IMG_20190621_174358.jpg [ 335.5 КБ | Переглядів: 6796 ]

Додаткові файли:
IMG_20190621_174344.jpg [ 305.72 КБ | Переглядів: 6796 ]

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Goga65
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85573Повідомлення 22 черв 2019, 06:55
Творець електромобіля, член клубу
Не в мережі

Звідки: Жмеринка
Дякував (ла) 155 Подякували 683
Мій електротранспорт: Ел-Пежо 205 - 30000км ........ ..... Ел-FAW 6371 - 70000км
Алексей В писав(ла):
счётчик входящей электроэнергии...

Красиво сделано :bravo: Что отображает(считает)энергию?

_________________
Пробіг на Эл-Пежо 30 000км
Пробіг на єл-FAW 6371 60 000км
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85597Повідомлення 22 черв 2019, 13:59
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3

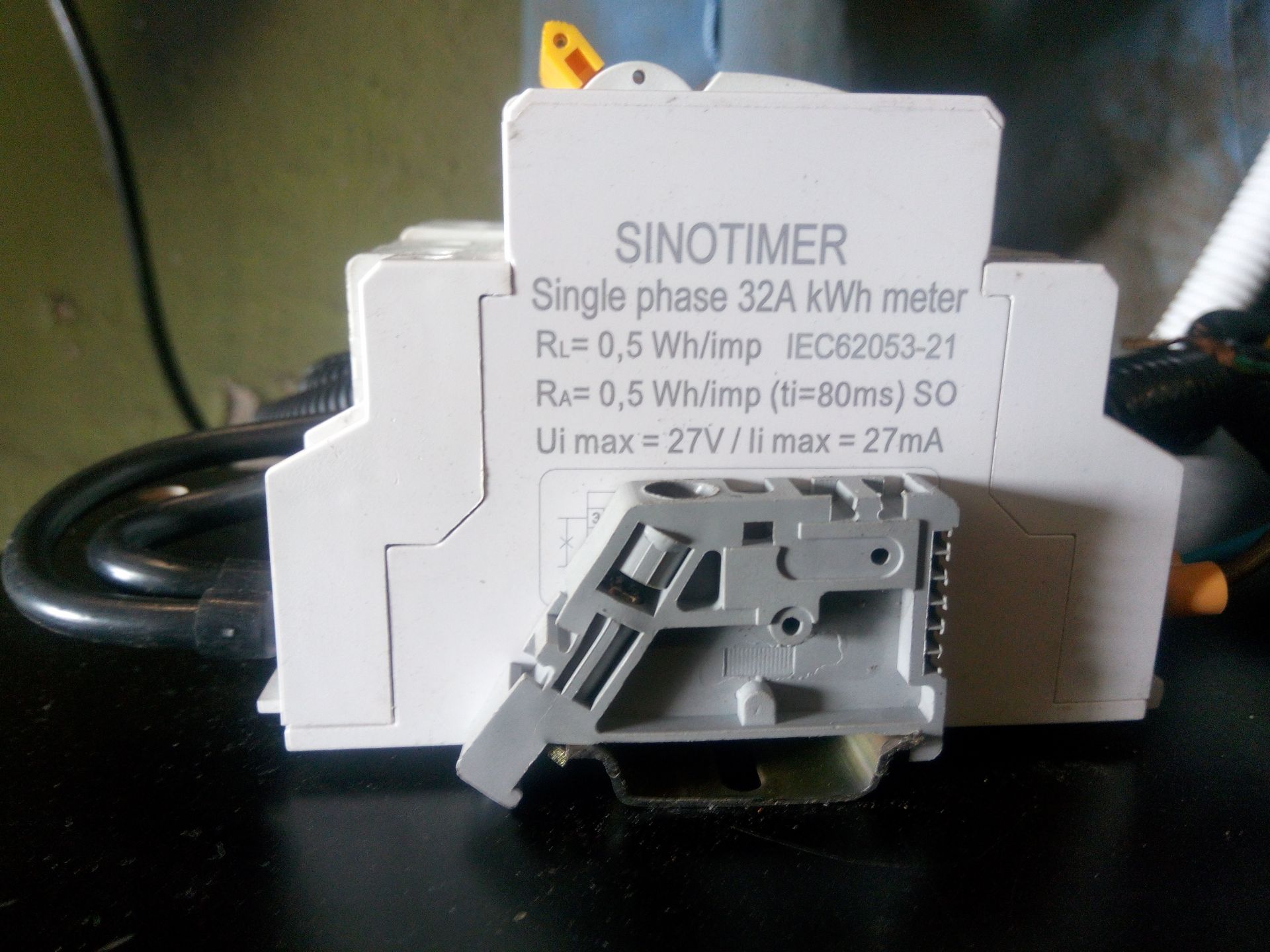

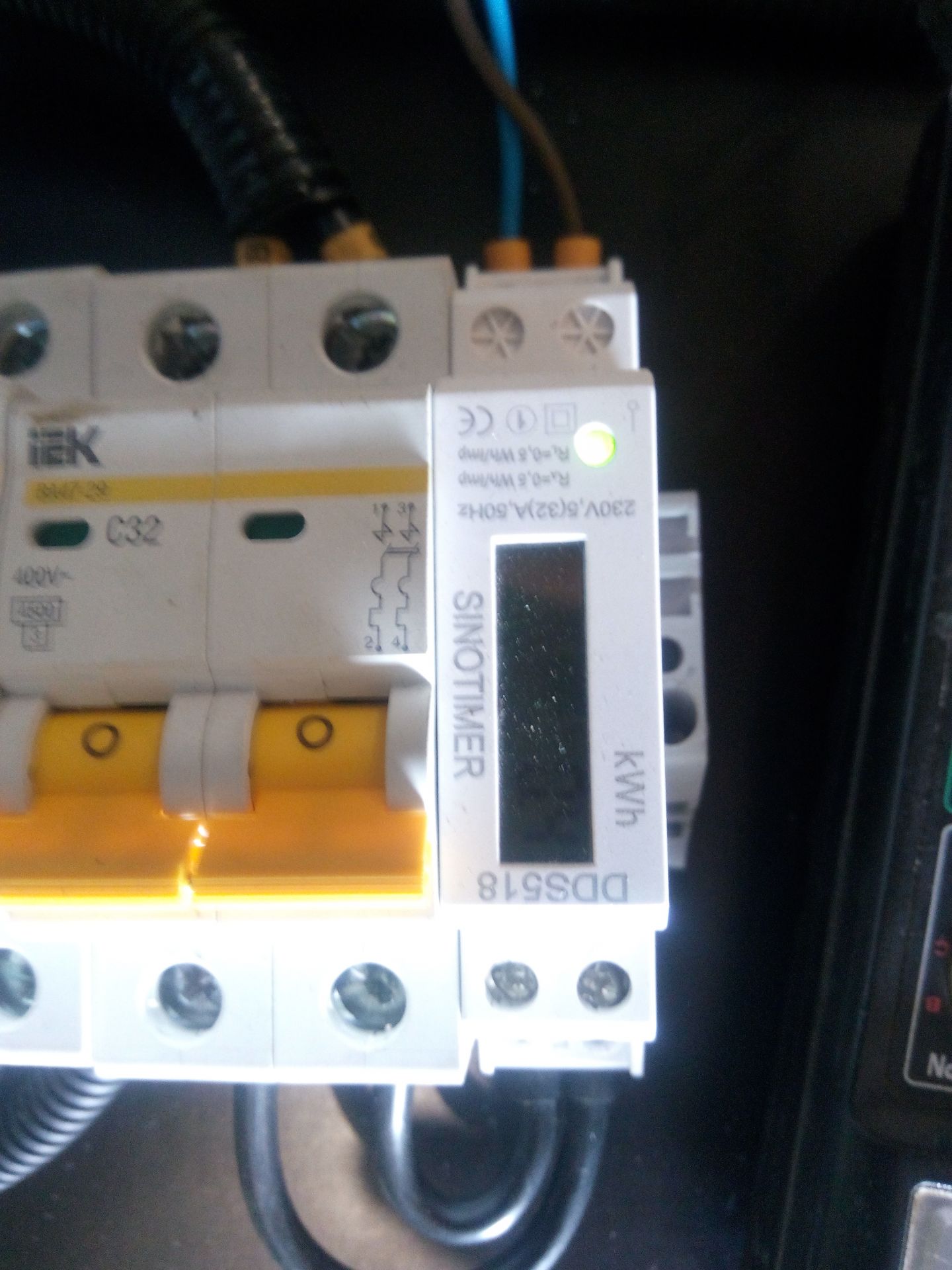

Однофазный счётчик на DIN-рейку. Имеет выход импульсов для внешних устройств учёта.
Додаткові файли:
IMG_20190622_145349.jpg [ 295.17 КБ | Переглядів: 6753 ]

Додаткові файли:
IMG_20190622_145308.jpg [ 263.98 КБ | Переглядів: 6753 ]

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Инженер
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85603Повідомлення 22 черв 2019, 16:58
Не в мережі

Звідки: Днепр
Дякував (ла) 1184 Подякували 1175
...против света не фотографируй - не видно нихрена :P
А чего фанера, а не какой-нибудь Ебонит/текстолит?! Цивильнее было-бы.
Или заказчик «бюджет щимит»? :lol:
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85615Повідомлення 22 черв 2019, 19:18
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Фанера 10мм ламинированная, в данном применении ничем не хуже текстолита. В разы дешевле и доступнее, легко обрабатывается на ЧПУ-фрезере (для текстолита нужны другие, более дорогие и прочные фрезы). Верхняя часть фанеры всегда будет защищена от влаги колпаком и постоянно продувается, нижнюю часть после сборки чем-то задую. В дальнейшем планирую использовать специальную влагостойкую фанеру. У меня кусок такой фанеры 3-й год в бочке с дождевой водой плавает))

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Goga65
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85630Повідомлення 23 черв 2019, 07:42
Творець електромобіля, член клубу
Не в мережі

Звідки: Жмеринка
Дякував (ла) 155 Подякували 683
Мій електротранспорт: Ел-Пежо 205 - 30000км ........ ..... Ел-FAW 6371 - 70000км
Алексей В писав(ла):
Однофазный счётчик на DIN-рейку. Имеет выход импульсов для внешних устройств учёта.
А на самом счетчике есть отображение?(на фото не видно)

_________________
Пробіг на Эл-Пежо 30 000км
Пробіг на єл-FAW 6371 60 000км
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85631Повідомлення 23 черв 2019, 09:28
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Конечно есть LCD сверху. Уже 0.4 кВтч намотал.

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#85655Повідомлення 23 черв 2019, 16:56
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Сейчас делаю релейный блок на плате, очень муторно обжимать кучу клемм. Конструкция проектировалась с прицелом на неоднократное повторение и вопрос технологичности/цены стоит на первом месте, естественно не в ущерб качеству/функционалу. Рабочее название FrudBox (по аналогии с SagemBox). Релейный блок обеспечивает минимальную необходимую автоматизацию, но не исключает использование более продвинутых девайсов типа CAR-PC от Романтика. Предусмотрен вариант с двумя или тремя блоками Дельта. В текущем проекте 2 Дельты, но зарезервировано место по третью.
Характеристики FrudBox:
Встроенный контроллер от Романтика.
Встроенное ЗУ: 3...4,5 кВт
Батарейный ток: <= 500А
Батарейное напряжение: <= 150В
Защита от движения при заряде: Есть
DC-DC: Есть.
Плавкий предохранитель: Есть
Главный контактор: Есть
Контактор заряда/DC-DC: Есть
Разъем цепей управления 14В: Есть
Принудительная вентиляция: Есть
Датчик дросселя (throttle): Есть
Разработан для подкапотатного пространства переднеприводных автомобилей ЗАЗ, с возможностью установки ВУТ.
Теоретически может быть установлен в подкапотку близкого по классу ТС.
Подходит для моторов ДС 3.6, ДС 6.3.
ШхДХВ:450х545х250

Принимаю предложения для разработки аналогичного FrudBox для других ТС.

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#86369Повідомлення 07 лип 2019, 19:41
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3

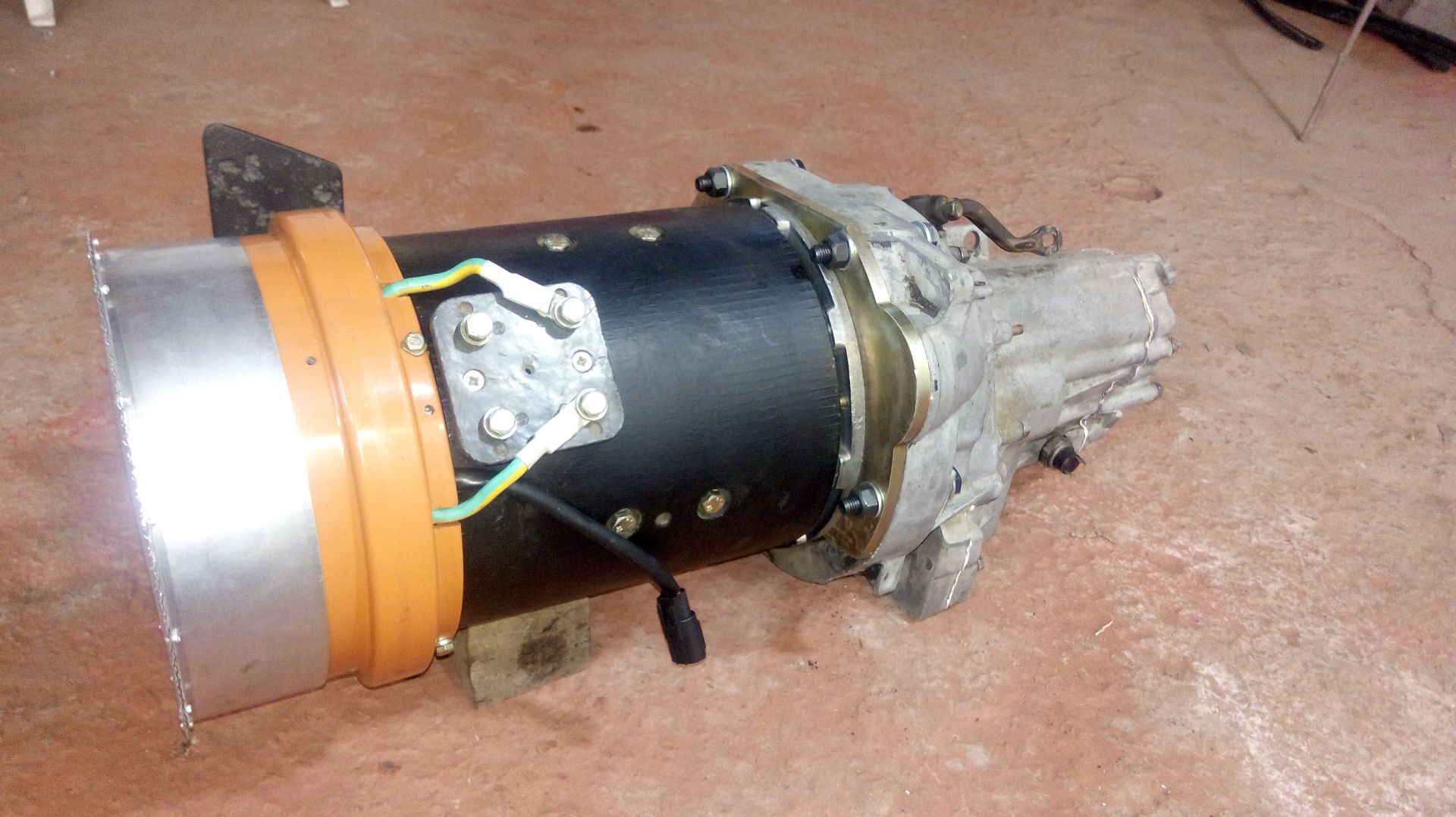

Силовая установка для нового проекта
Додаткові файли:
IMG-5d9f1988bd40f33821db7e3a511a72ff-V.jpg [ 263.41 КБ | Переглядів: 6574 ]

Додаткові файли:
IMG-f90ce8b6b6f6b9a5a49b3b87dc2db7a9-V.jpg [ 264.37 КБ | Переглядів: 6574 ]

Додаткові файли:
IMG-5c209d2999f680f6658166af94950b34-V.jpg [ 340.67 КБ | Переглядів: 6574 ]

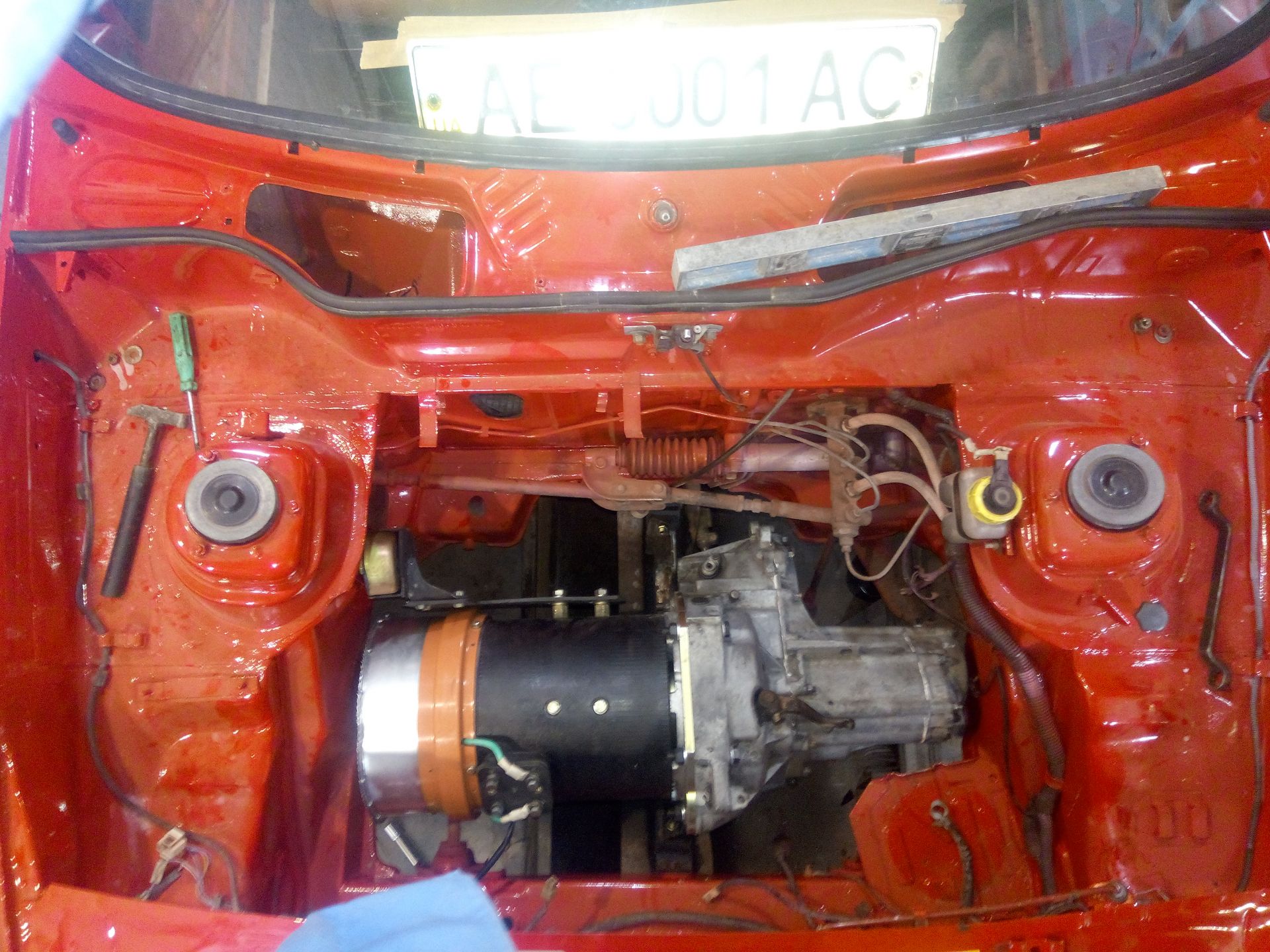

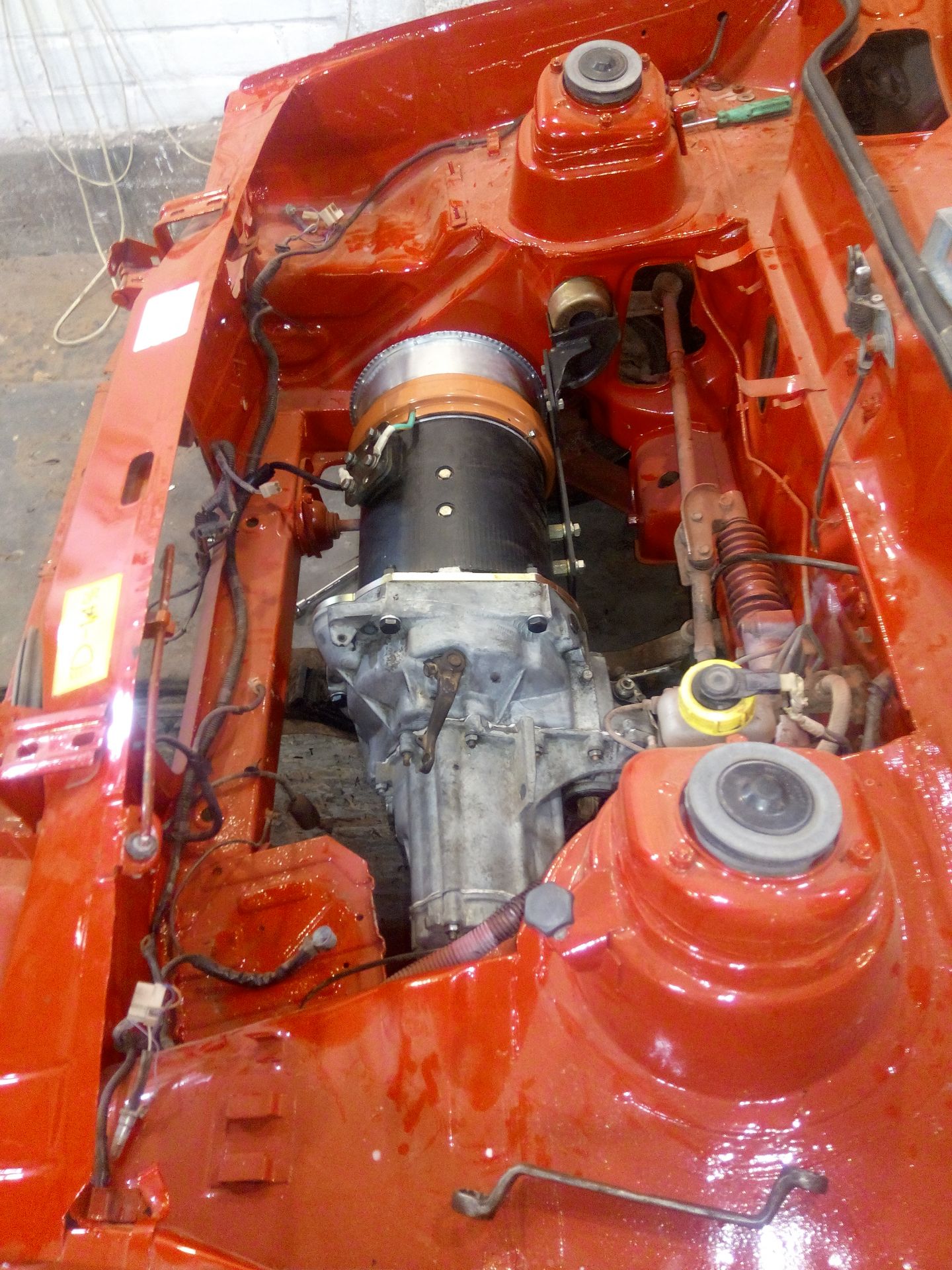

заняла своё место
Додаткові файли:
IMG_20190705_163302.jpg [ 451.11 КБ | Переглядів: 6574 ]

Додаткові файли:
IMG_20190705_163233.jpg [ 447 КБ | Переглядів: 6574 ]

Додаткові файли:
IMG_20190705_163215.jpg [ 478.39 КБ | Переглядів: 6574 ]

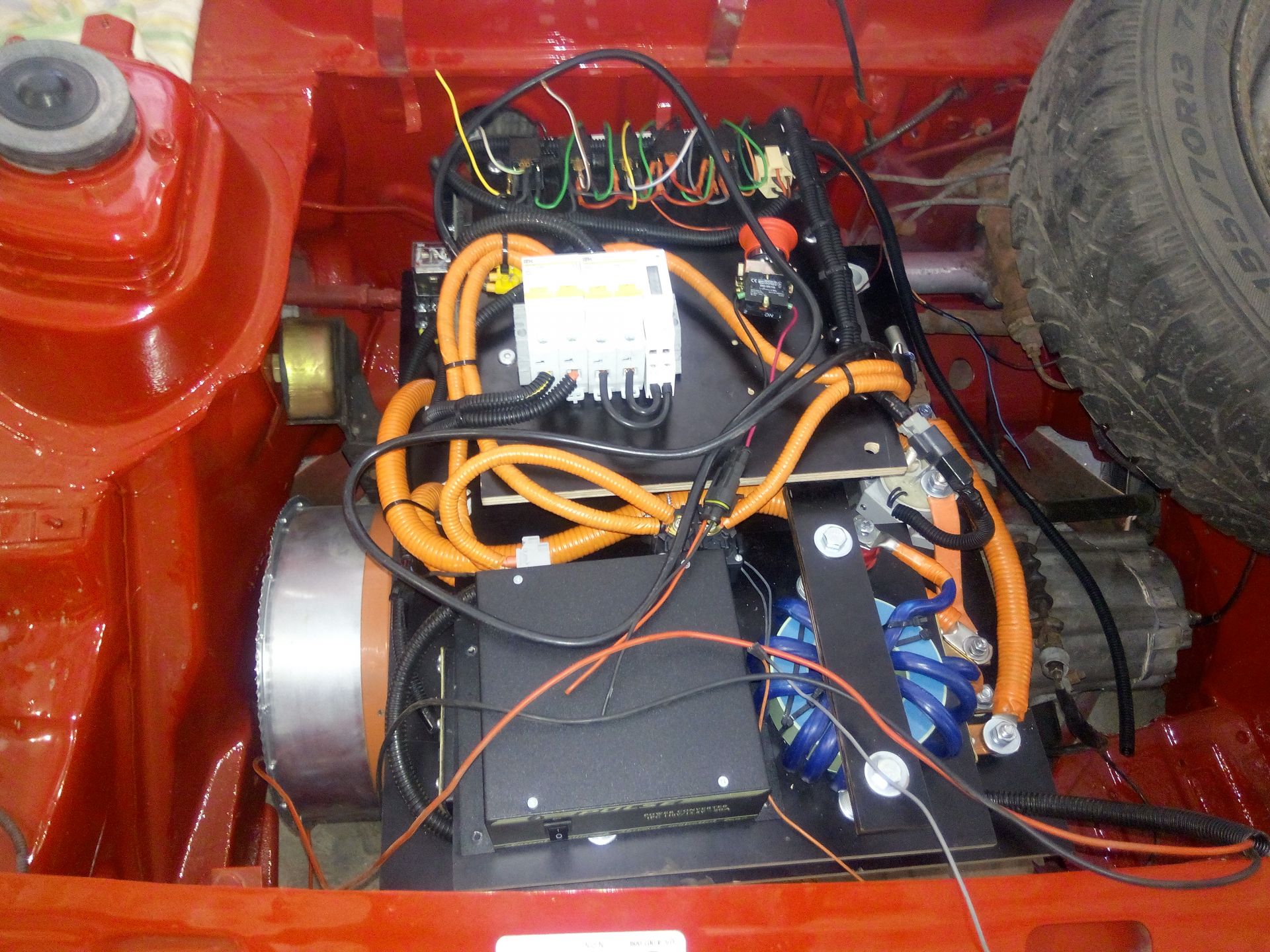

Примерка FrudBox
Додаткові файли:
IMG_20190707_101641.jpg [ 481.13 КБ | Переглядів: 6574 ]

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
yuri
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#86371Повідомлення 07 лип 2019, 19:59
Творець електромобіля, член клубу
Аватара користувача
Не в мережі

Звідки: Кременчуг
Дякував (ла) 728 Подякували 319
Мій електротранспорт: е-Таврия

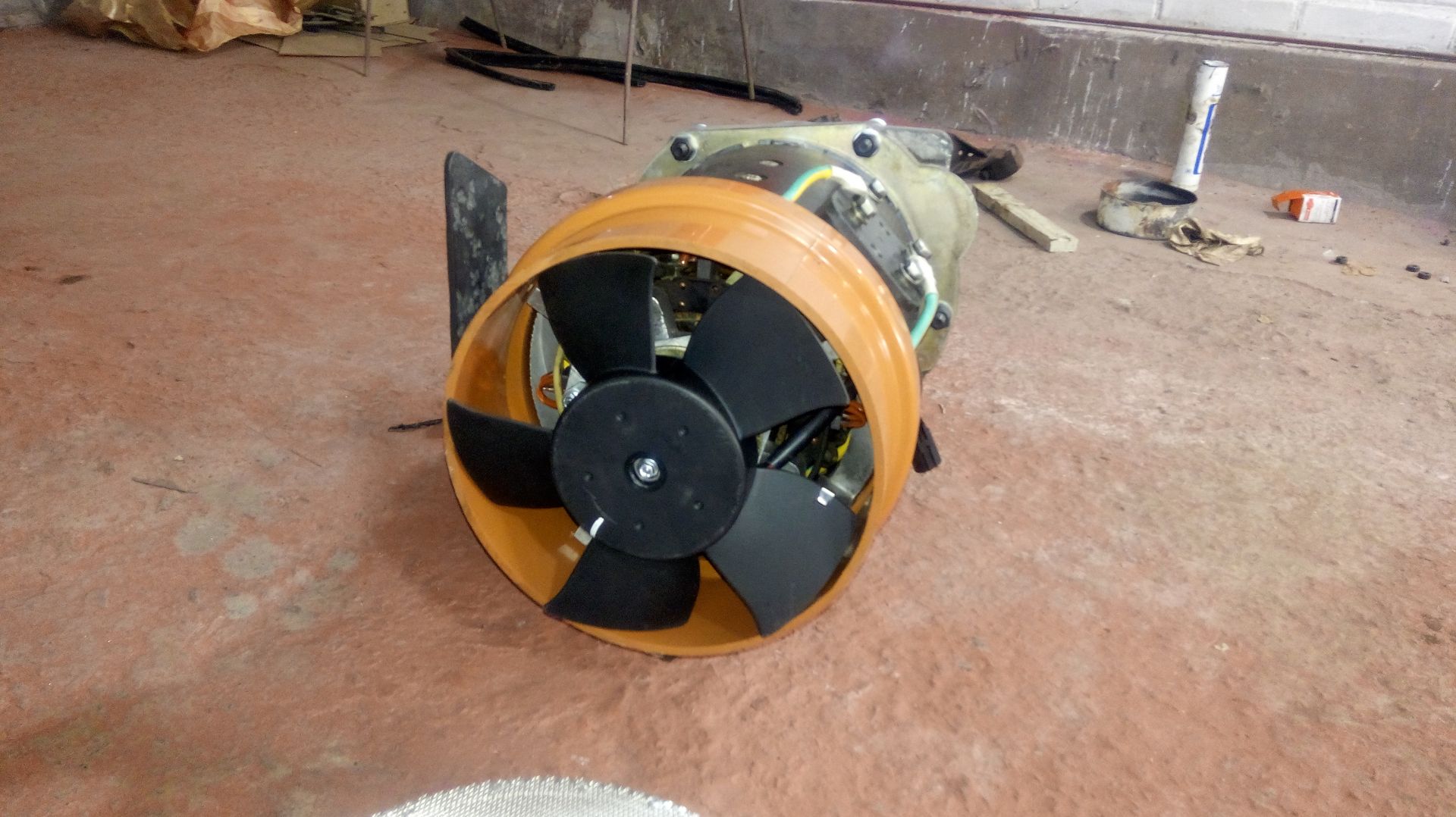

Это ДС3.6 и перед крыльчаткой фильтр?

_________________
автопробег на электричестве 49000 км
Повернутися до початку
 Профіль
Відповісти цитуючи
Алексей В
 Заголовок повідомлення: Re: Таврия Электро Смарт Пикап (Днепр)
#86372Повідомлення 07 лип 2019, 20:08
Творець електромобіля, член клубу
Не в мережі

Звідки: Дніпро
Дякував (ла) 187 Подякували 661
Хочу електротранспорт: Tesla Model3
Да, именно так

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/
Повернутися до початку
 Профіль
Відповісти цитуючи
Показати повідомлення за:  Поле сортування
Почати нову тему Відповісти на тему  Сторінка 21 із 35
  [ Повідомлень: 522 ]              На сторінку Пред.  1 ... 18, 19, 20, 21, 22, 23, 24 ... 35  Наступ.

Список форумів » Електромобілі » Саморобні електромобілі

Часовий пояс: UTC + 2 години


Хто зараз на конференції

Зараз цей форум переглядають: немає зареєстрованих користувачів і гості: 61

Ви не можете створювати нові теми
Ви не можете відповідати на повідомлення
Ви не можете редагувати свої повідомлення
Ви не можете видаляти свої повідомлення
Ви не можете додавати додаткові файли

Найти:
Створено на основі phpBB® Forum Software © phpBB Group
