Для управления своими блоками использую схему от zap. Вот эту:
Я себе таких сделал аж 8 штук: по две на каждую ветку из 3х последовательных блоков:
Их оказалось мало. Если разрядить ячейки до 145В, то не регулируемый даёт всегда 59В. Остальным остаётся по 43В. А эта схема регулирует только до примерно 44В. Если блок принудительно "задавить" ниже 44В, то он переходит на внутренние настройки - и начинает отдавать минимум 35А . Итого, при разряженной машине я не могу воткнуть её в розетку - она не реагирует на регуляторы и берёт 35А пока напряжение не подымется хотя бы до 147В.

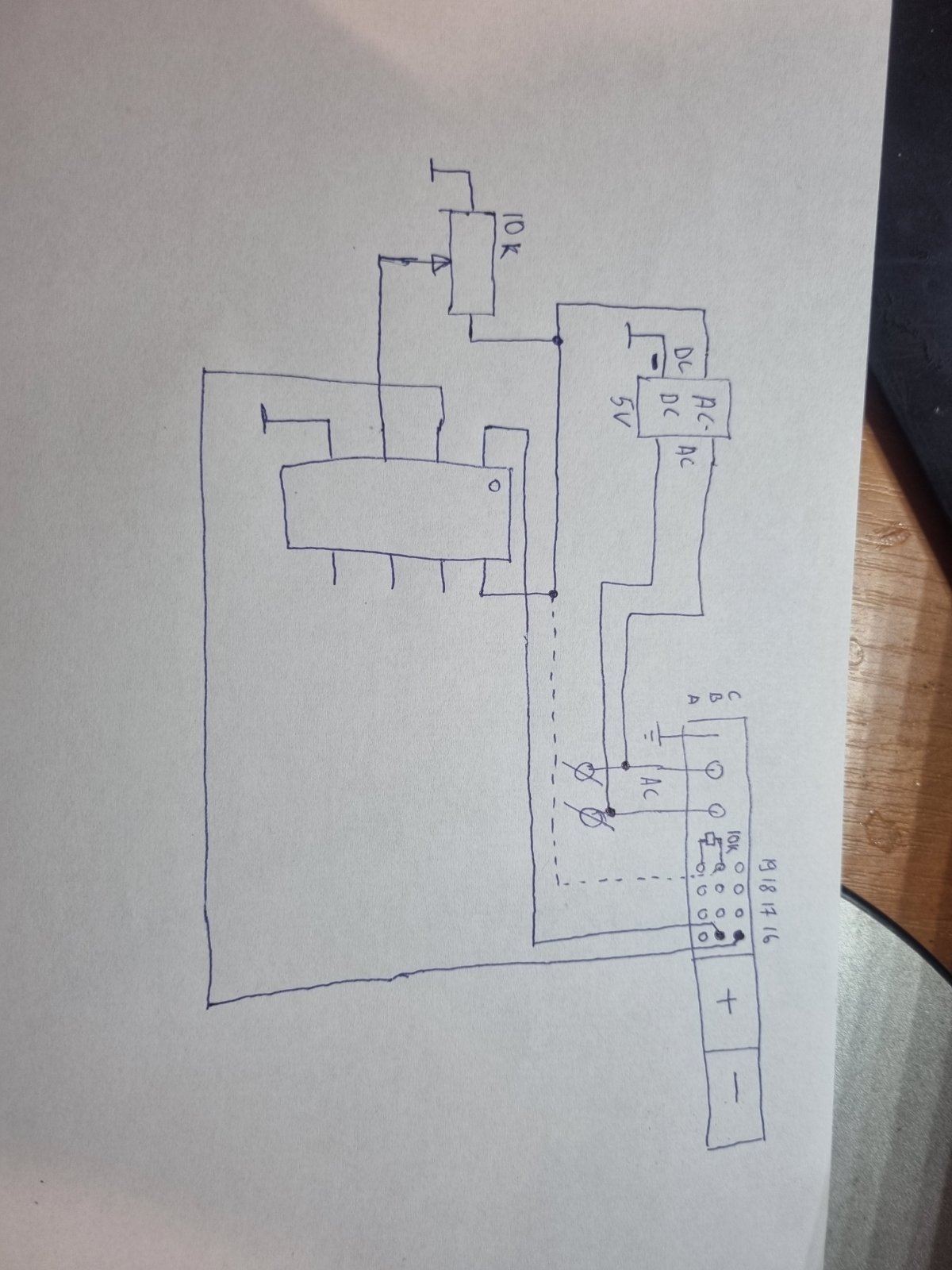

Поэтому, когда начал собирать ещё одну такую зарядку, сразу было понятно, что регулировку нужно припаивать к каждому из 3х блоков. Чтоб не крутить по три ручки одновременно решил заморочиться программируемыми переменными сопротивлениями. Выбор пал на сопротивление DS1809-010+. Понравилось тем, что не нужно программировать. Просто есть входы "больше" "меньше" со встроенной защитой от дребезга. Буду подавать на них сигналы через оптопары. Должно получится управление двумя кнопками. Начальный уровень положения сопротивления можно легко записать в память, подав +5В на соответствующий контакт. Вот такая схема получилась

Не нужно параллелить усилители в сборке. Одного достаточно.
1. Нет, нельзя. Схема не заведётся в 1 секунду, когда нет выходного напряжения. Я беру 5В из маленьких блоков питания от 220В.
2. Не нужно соединять.
3. Второй можно не ставить. Он всё равно не выключает блок как положено - вентиляторы продолжают работать.
4. Диапазон регулировки я в теме писал. 49-59 В.
5. Всё зависит от нижнего напряжения на аккумуляторе. Эффект перехода на внутренние настройки я описал.

От 0 ампер.

Тогда и я буду задавать глупые вопросы.
У вас микросхема нарисована ножками к нам, или ножками от нас?

Мінус повинен буди підключений ще і до контакту С19.

Присмотрелся по вашему фото, что у вас в эту плату входит провод с сигнала 0В (В19), Но не видно куда входит. Попробовал его кинуть с В19 на "-" питания платы, бп включился но напряжения на выходе не дал, подкинул на "+" , запустился , и даже начал регулировать 30-25А. Эта перемычка указана пунктиром. Что я не так делаю?

В19 это же Remote ON/OFF, его резистором 10 кОм на C19 соединить надо.

Должно работать. Ищите где может быть замыкания. Без схемы блок вообще хоть работает?
