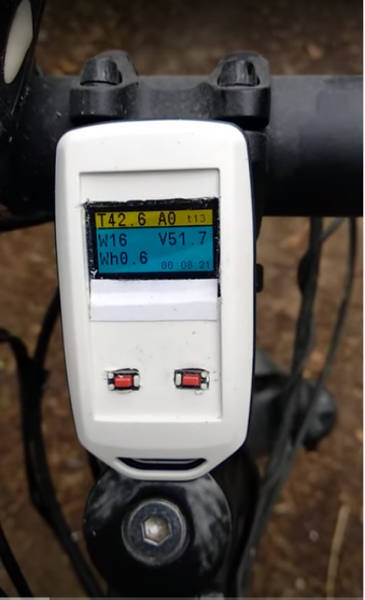

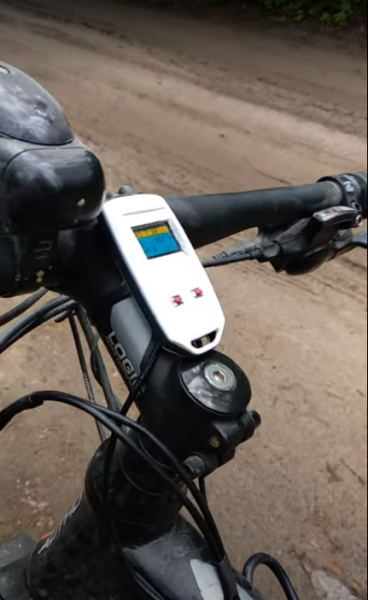

Мини бортовой компьютер с различными функциями
Измерение напряжения,тока потребления,температуры обмоток двигателя,температуры наружного воздуха, количество потребление Ват *час, часы, температура батареи, вывод графиков, температура батареи,
функция управления обычным контроллером по току, схемы исходники не выложу пока в процессе разработки .Главный вопрос это интересно кому то хотелось услышать мнения а также советы пожелания.

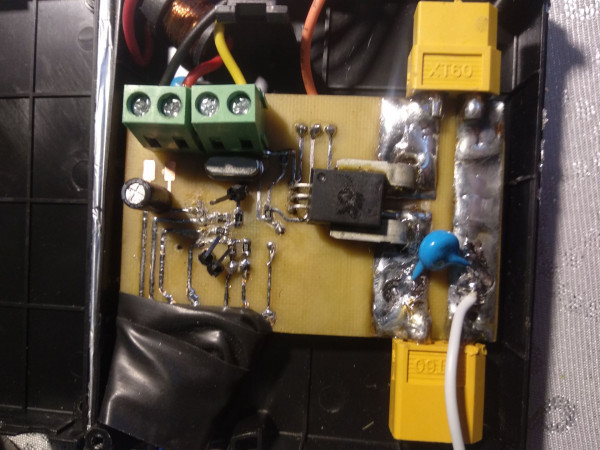

цена деталей. Датчик постоянного тока на 50А ACS758LCB-050B 130 грн, STM32F051K8T6 70 грн, SSD1306 100 грн, остальное по мелочи.

...тема интересная. Приборы, считаю что нужны. Себе сам делал по приобретенной документации бортовой комп. Передача данный по блютусу на смартфон. На ардуине нано. Функций немеренно. правда пришлось отдельный телефон для него выделять.

Вход датчика скорости и функции велокомпа, с самой главной замешухой в виде ваттчасов на километр (расходомер). А так ниче, симпатично, выбор комплектухи тоже норм.

Для велокомпа надо большие буквы, как например большой дисплей цикланалиста. На этом мелком дисплее я с расстояния вытянутой руки уже почти ничего не вижу, разве что его как часы на руку, в качестве беспроводного дисплея.

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

... кстати, в чем удобство использование смартфона. Приложение позволяет простым тыком в экран выделять интересуемый параметр или группу счетчиков. Увеличивать в размере, ставить в приоритете .отображения..
меня еще, любопытства ради , интересует вопрос, реального спроса на ваттметр .
тот проект, по которому я собирал, почему то особого интереса не вызвал. Народ покупает ЦА, который не копейки стоит..
сорри за офф

Спасибо за рекомендации про одометр не подумал реализовать не сложно для спидометра на плате есть реализация интерфейса на счёт oled display это да маленький, но и компактный и не дорого ,но я смотрю на e- link дисплеи правда цена 600 грн( https://arduino.ua/prod3889-trehcvetnii-e-ink-modyl-displeya-ot-waveshare-264x176-2-7-dlya-raspberry-pi

На счёт смартфона это да. меньше проводов,но нужно андроид приложение написать.я думаю что спрос есть просто надо что то лёгкое в повторении и безглючное ,меня вообще эта тема заинтересовала когда мотор спалил, знать температуру обмоток и какой ток вливается в мотор просто необходимо,я лучше 300грн потрачу чем 4000 снова))

...если будет расходомер, как писали выше, этот параметр не менее важен как и просто мощность, то прикрутите еще расчетный остаток пробега при текущем режиме движения. Только его правильно зафильтровать нужно, чтоб цифры не мельтешили перед глазами.

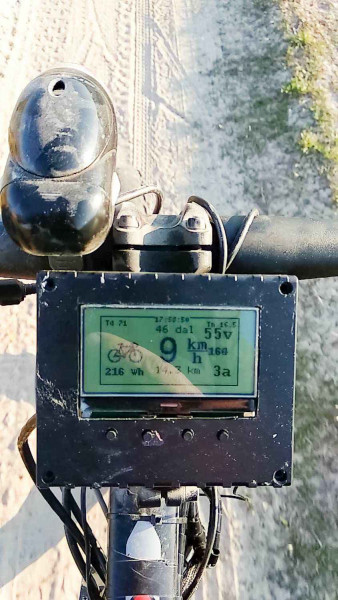

Сделал новый борт компьютер
1.температура двигателя
2.температура воздуха
3.напряжение батареи
4.ток батарейный
5.потребление в ваттах
6.расохд ватчасов
7.спидометр
8.одометр
9.прогноз остаточной дальности
10.часы
11.токовое управления двигателем с установкой ограничений по току





https://drive.google.com/file/d/1STuc7oEqt8TGCOw-_7u_icZ_gUXKFl9s/view?usp=sharing

...цифры, это хорошо. Для наглядности думаю, полезно было бы вывести пиктограмму мощности или расходометра ( в дополнение). что-то вроде столбика довольно информативно воспринималось бы о текущем режиме движения.а просто цифра подразумевает какой-то анализ...

На счёт пиктограммы велосипеда, в новой ревизии платы будет управление фарой и поворотниками на 20 адресных светодиодах ,там где пиктограмма велосипеда будет сигнализация что включено, планировал разные на выбор столы ,но на 103 проце флеша не фатило, на тех платах что есть много ошибок,буду заказывать новые, сейчас я больше хочу с управлением контроллера наладить, плавные пуски итд,погода только гг,я просто уверен что такой прибор многие захотят, электроника вообще не проблема
Самая большая проблема на заказ делать это корпуса ,я на старом сезон откатал видеть сколько у тебя осталось ват очень хорошо
