Stalker_W
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133231Повідомлення 25 черв 2023, 18:58
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6964 Подякували 2587
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
digitrex писав(ла):
було куплено:
Батарея 6,3кВт
Контроллер fardriver 96530
Бмс Jkong 200A 24s

Явно треба відкривати нову тему про цю розробку.
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133240Повідомлення 26 черв 2023, 07:40
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Як тільки знайду і придбаю раму з кросача, тоді і відкрию нову тему, а зарез це просто комплектуючі для запуску двигуна який я ще не зібрав(
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133241Повідомлення 26 черв 2023, 07:59
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Alex Dnepr писав(ла):


Оффтоп
Подскажите а что то за гравицапа из штанги мотокосы, редуктора и какого-то двигателя?
Если можно то в отдельной ветке. На работе много косим. Двсины постоянно вставляют мозги. Удлинитель не вариант и вот о чем-то подобном задумываюсь. Хотя наверное у вас то не коса. Но все-равно информация будет полезна. Спасибо



Оффтоп
Так, це і є мотокоса. Зроблена з якогось невідомого двигуна купленого на олх за 300грн, але в неї є великий мінус, вона гріється як електрочайник, поясню чому. Двигун розрахований на 36в, але я йому даю 60, тому що при 36 йому не вистачає обертів. Для моєї ділянки, 2сотки трави, треба робити перерву на охолодження двигуна, або треба думати якусь крильчатку, щоб він охолджувався повітрям, чим я зарез займатись не планую.


Повернутися до початку
 Профіль
Відповісти цитуючи
umanskiy
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133244Повідомлення 26 черв 2023, 11:31
Власник електровелосипеда
Не в мережі

Звідки: Дніпро
Дякував (ла) 47 Подякували 77
Хочу електротранспорт: Tesla
digitrex писав(ла):
За період моєї відсутності на форумі, було куплено:
Батарея 6,3кВт
Контроллер fardriver 96530
Бмс Jkong 200A 24s
До двигуна руки так і не дійшли, хоча це саме цікаве, але все скоро буде ( 2-3 тижні)
Зарез переформатовую батарею на 24s 86.4v і уже турбує мене думка чому я не роблю батарею на 27s, контроллер ідеально підійшов би під неї. Чи велика різниця буде між 24s і 27s хто знає?


не можна контакти пакетів різати болгаркою.
мідні частинки попадаюсть в щілини між пакетами і тим самим стають абразивом... в результаті ваша батарейка пихне
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133266Повідомлення 27 черв 2023, 20:52
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
umanskiy писав(ла):

не можна контакти пакетів різати болгаркою.
мідні частинки попадаюсть в щілини між пакетами і тим самим стають абразивом... в результаті ваша батарейка пихне

Батарею купував вже з відрізаними клемами, і різав їх якийсь дурень з руками з одного місця. Деякі контакти були відрізані майже впритик(
На рахунок абразива, всі елементи розбиралися і чистилися, до того ж елементи вклеєні в пластиковий корпус і стягнуті шпильками, тертя між ними неможе бути ніяк.


Додаткові файли:

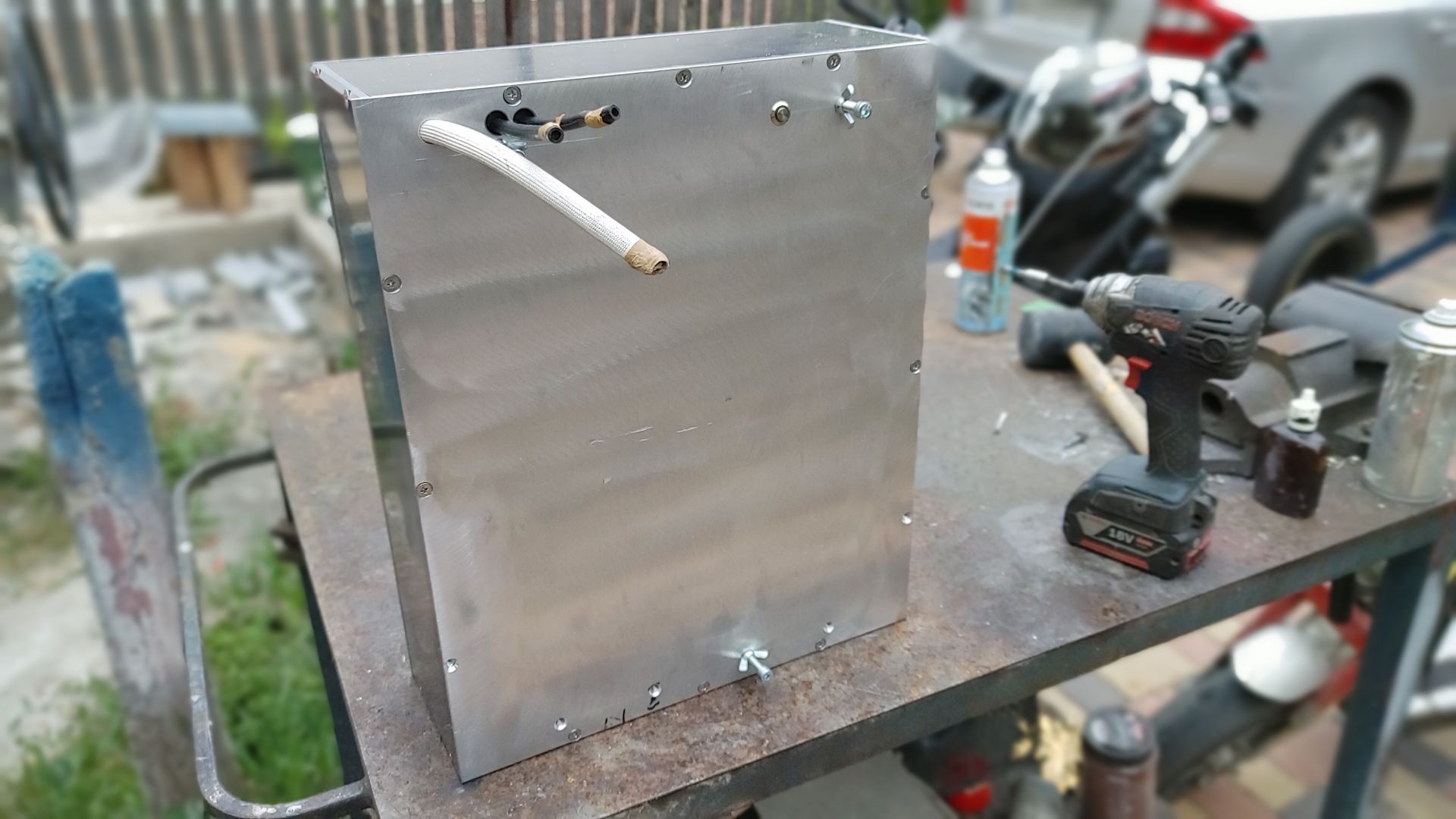

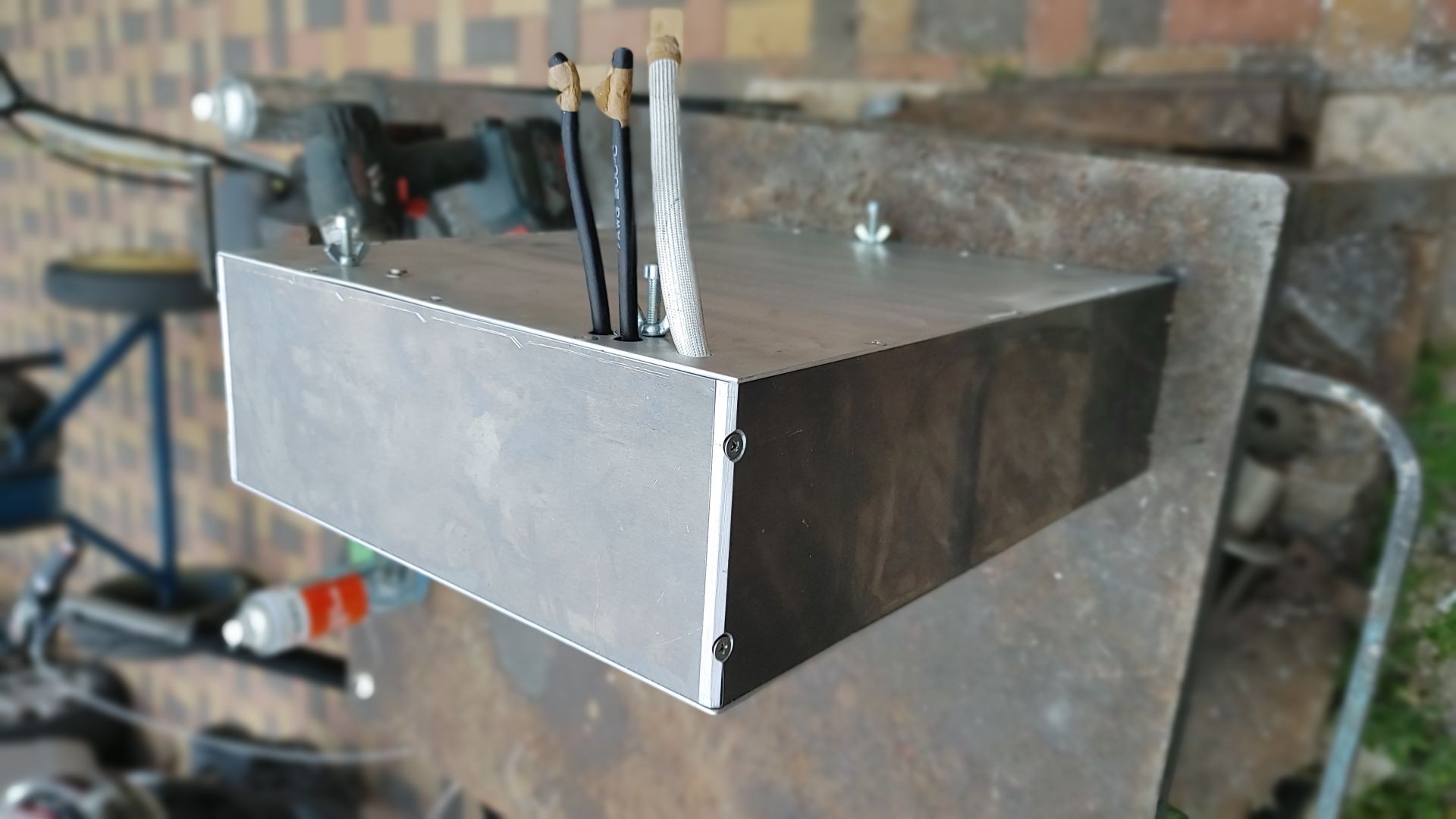

Коментарій до файлу: Перепакував батарею, підключив бмс, та вставив в алюміневий корпус власного виготовлення.
20230627_184616_HDR.jpg [ 341.56 КБ | Переглядів: 9147 ]
20230627_184631_HDR.jpg [ 339.2 КБ | Переглядів: 9147 ]
20230627_201103.jpg [ 206.88 КБ | Переглядів: 9147 ]
Коментарій до файлу: Болти ще потрібно докупити)
20230627_204033.jpg [ 178.69 КБ | Переглядів: 9147 ]
Коментарій до файлу: Питання по силовому роз'єму. Планую встановити 2шт xt90, цьго буде достатньо, чи може є якісь кращі роз'єми?
20230627_204042.jpg [ 146.49 КБ | Переглядів: 9147 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133351Повідомлення 05 лип 2023, 09:07
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс

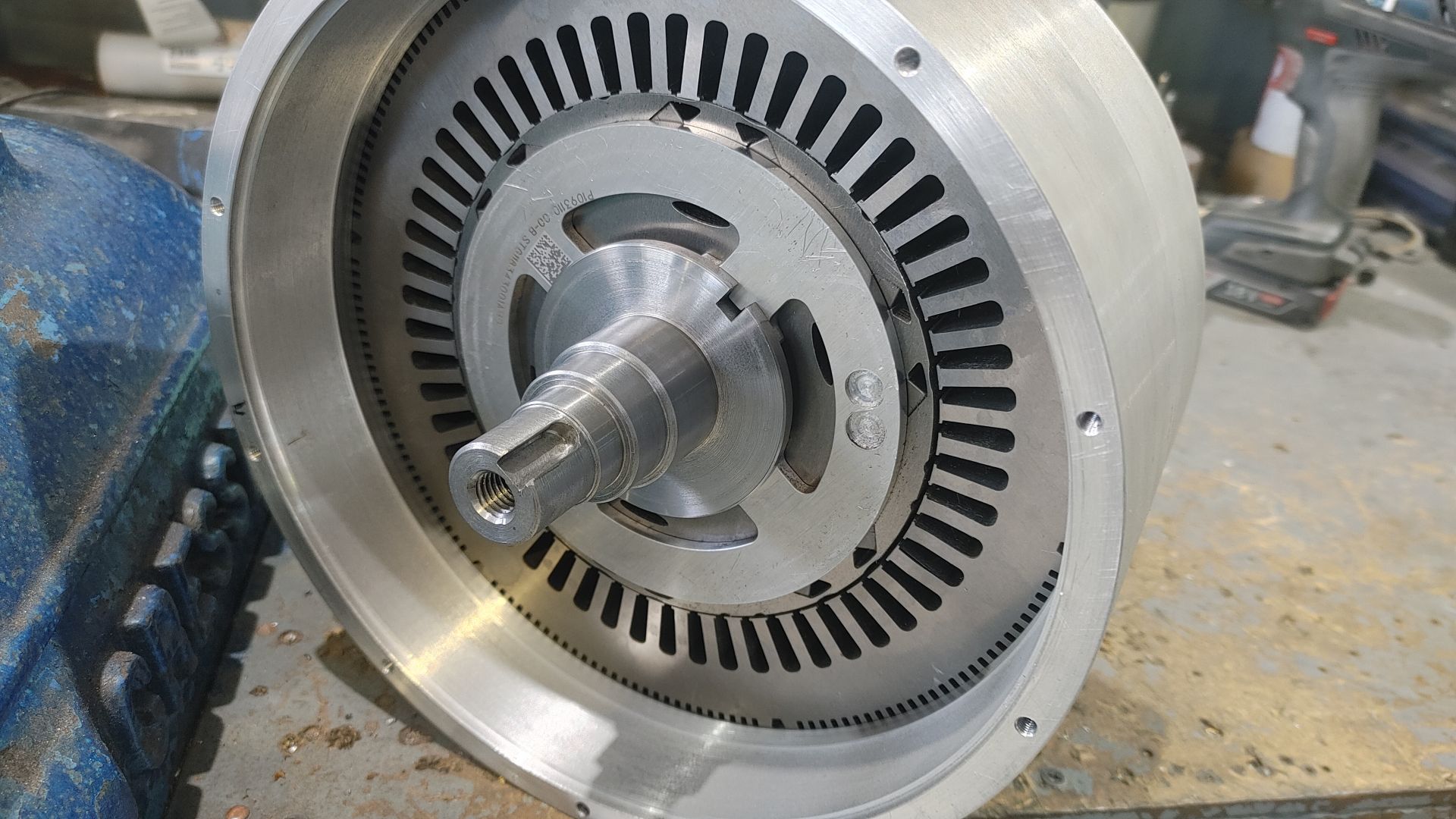

Механічна частина двигуна виготовлена.
Залишилась електрична.
1. це обмотки. Схему намотування знаю, незнаю скільки витків і скільки мм² намотувати.
2. Датчики хола. Як вирахувати електричні 120°? Як їх краще встановлювати?
Потрібні підказки.


Додаткові файли:
20230705_094210_HDR.jpg [ 199.43 КБ | Переглядів: 9070 ]
20230705_094405_HDR.jpg [ 289.11 КБ | Переглядів: 9070 ]
20230705_095046_HDR.jpg [ 297.62 КБ | Переглядів: 9070 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
thunder_blade
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133353Повідомлення 05 лип 2023, 10:18
Власник електровелосипеда, член клубу
Аватара користувача
Не в мережі

Звідки: Україна, Черкаси, Д.
Дякував (ла) 645 Подякували 296
Мій електротранспорт: Evel EndurA, 62v 28Ah Jik,VOT EM-100s(new gen), QS90....
Хочу електротранспорт: model 3 old style
digitrex писав(ла):
Механічна частина двигуна виготовлена.
Залишилась електрична.
1. це обмотки. Схему намотування знаю, незнаю скільки витків і скільки мм² намотувати.
2. Датчики хола. Як вирахувати електричні 120°? Як їх краще встановлювати?
Потрібні підказки.

:gott: це Шедеврально 8O {!_!}

_________________
Evel EndurA, 62v 28Ah Jik,VOT EM-100s(new gen), QS90....
Повернутися до початку
 Профіль
Відповісти цитуючи
Dima Litvinencko
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133374Повідомлення 06 лип 2023, 11:02
Активіст форуму
Не в мережі

Звідки: Лубни
Дякував (ла) 0 Подякували 1
Мій електротранспорт: Електромотоцикл
Хочу електротранспорт: Потужний електромотоцикл
digitrex писав(ла):
Механічна частина двигуна виготовлена.
Залишилась електрична.
1. це обмотки. Схему намотування знаю, незнаю скільки витків і скільки мм² намотувати.
2. Датчики хола. Як вирахувати електричні 120°? Як їх краще встановлювати?
Потрібні підказки.


Привіт, тобі потрібно встановлювати фальшротор щоб не було потім проблем у контроллера при високих обертах та вкачуванні 20квт в мотор. Яка кількість пар полюсів у тебе в роторі? Там в принципі не складно встановити датчики, вже переробив з десяток моторів на холи.
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#133425Повідомлення 09 лип 2023, 20:42
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Dima Litvinencko писав(ла):

Привіт, тобі потрібно встановлювати фальшротор щоб не було потім проблем у контроллера при високих обертах та вкачуванні 20квт в мотор. Яка кількість пар полюсів у тебе в роторі? Там в принципі не складно встановити датчики, вже переробив з десяток моторів на холи.

Фальшротор буде ще виготовлятися, встановлю в задню частину двигуна. Полюсів 6, магнітів 12.


Додаткові файли:
Screenshot_20230705-143745.png [ 1.19 МБ | Переглядів: 8973 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Antongth
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#134103Повідомлення 04 вер 2023, 10:27
Не в мережі

Звідки: Луцьк
Дякував (ла) 0 Подякували 0
Мій електротранспорт: Tesla
Дякую за пораду, вдалось розібратись, тепер теж спробую встановити

_________________
autodill
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#135550Повідомлення 26 січ 2024, 08:41
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Переробив корпус мотора на менший.
Попередний був діаметром 250мм, теперішній став 217мм.


Додаткові файли:
20240125_194218.jpg [ 270.14 КБ | Переглядів: 7828 ]
20240125_194211.jpg [ 228.89 КБ | Переглядів: 7828 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Stalker_W
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#135559Повідомлення 27 січ 2024, 11:37
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6964 Подякували 2587
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
У сенсі розточили новий корпус?
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#135561Повідомлення 27 січ 2024, 14:35
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Проточив статорне залізо зовні з діаметра 232 до діаметра 207мм і зробив під нього новий корпус з кришками.
Зарез сиджу пробую мотати б/ушним проводом з тесли, але розумію що довжини провода не вистачає ( я додаю кількісті витків і зменшую поперечний переріз обмотки) потрібно замовляти новий провід(


Додаткові файли:
17063585352911425646697532750006.jpg [ 403.91 КБ | Переглядів: 7788 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Stalker_W
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#135569Повідомлення 28 січ 2024, 11:30
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6964 Подякували 2587
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
А навіщо було так кардинально робити? Ви ж зменшили перетин магнітного поля в корпусі. Чи вам потрібно від цього двигуна 10-15 кВт потужності?
Повернутися до початку
 Профіль
Відповісти цитуючи
digitrex
 Заголовок повідомлення: Re: IPMsynRM. Двигун tesla 3 як донор.
#135572Повідомлення 28 січ 2024, 17:13
Не в мережі

Звідки: Житомирська обл
Дякував (ла) 0 Подякували 19
Мій електротранспорт: Електросамокат
Хочу електротранспорт: Електрокросс
Попередній двигун займав занадто багато місця в рамі)


Додаткові файли:
20240125_194028_HDR.jpg [ 445.46 КБ | Переглядів: 7746 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
