Зробив колись перехідник з підрульових кнопок Renault на магнітолу в якій є входи key1 key2.
    Проблема об'єднання була в трьох речах:
  • кнопки просто замикають контакти, но при цьому об'єднані в групи. Неможливо просто до кожної кнопки повісити свій резистор не розламуючи конструкцію машини. На старих машинах контакти кнопок мають свій не маленькій опір, що взагалі унеможливлює їх пряме підключення до контактів key1 key2 магнітоли.
  • магнітола на контактах key1 key2 просто міряє електричний опір відносно землі. Комбінація таких опорів і є натискання кнопок
  • "крутілка" взагалі просто по черзі замикає на загальну шину три контакту. Тут вже точно треба мікроконтролер, щоб переводити цю карусель замикань в натискання кнопок "+" "-". Усі схеми в інтернеті взагалі її не підключають.
Сам проміряв і в інтернеті знайшов таку ж схему підключення "лепестка":


Додаткові файли:

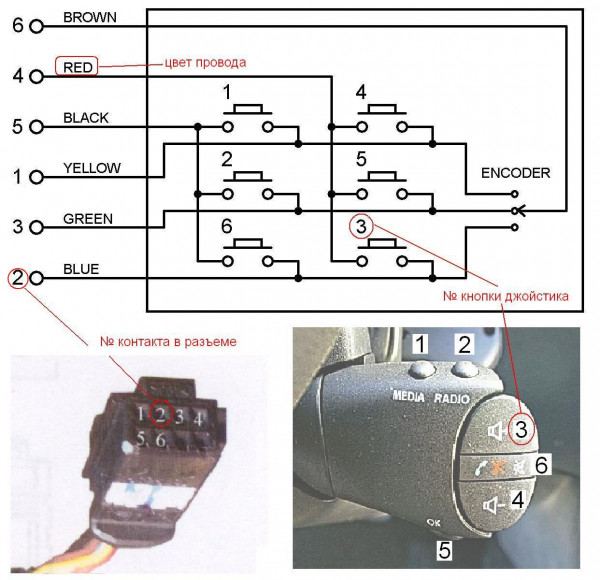

6_ДУ РЕНО1.JPG
6_ДУ РЕНО1.JPG [ 181.35 КБ | Переглядів: 625 ]
Коментарій до файлу: Мої заміри распиновки

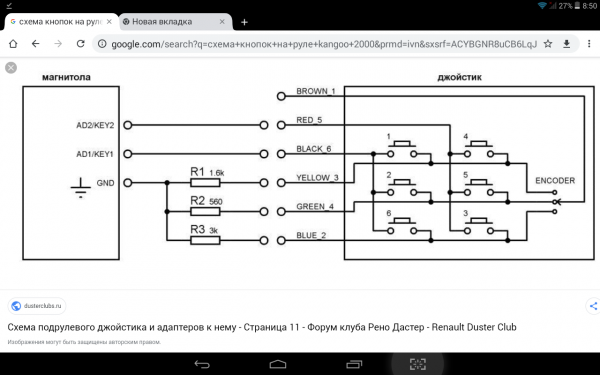

Распиновка кнопок руля.jpg
Распиновка кнопок руля.jpg [ 327.42 КБ | Переглядів: 625 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
#139392Повідомлення 28 квіт 2025, 08:34
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6919 Подякували 2556
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник

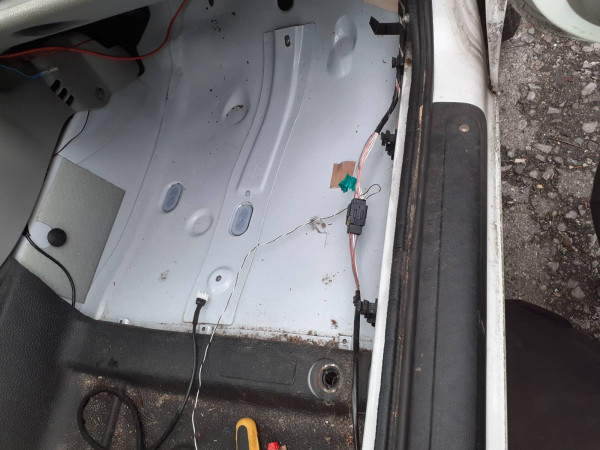

В вантажній версії Kangoo дроти до правого заднього динаміку закінчуються на роз'ємі біля стільця переднього пасажиру. Треба подовжувати. Фото взяв у Івана


Додаткові файли:
изображение_viber_2019-10-03_17-35-20.jpg [ 209.87 КБ | Переглядів: 623 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
#139393Повідомлення 28 квіт 2025, 08:47
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6919 Подякували 2556
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник

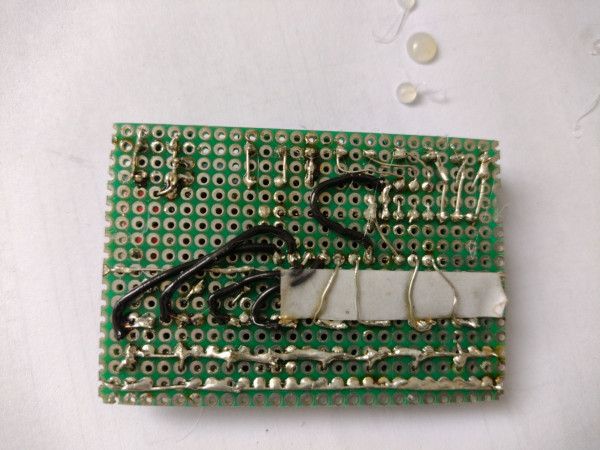

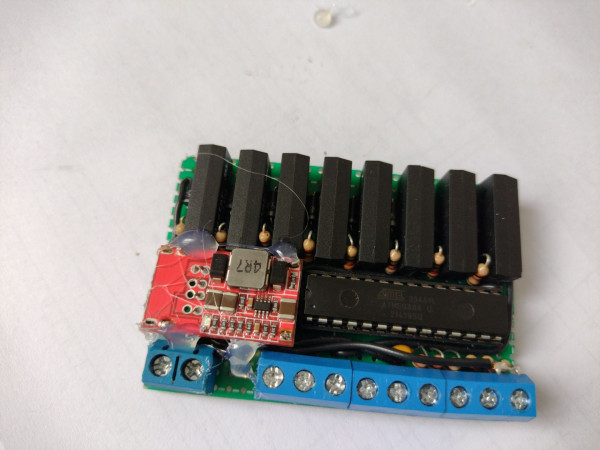

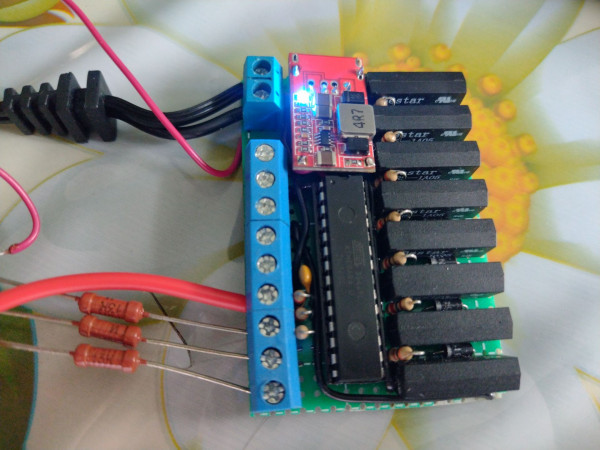

На виході перехідника вирішив не заморочуватись, а просто поставити купу герконових реле, які під'єднують до контактів key12 різні опори. Мікроконтролер повинен просто вмикати по одному з них, імітуючи натискання клавіш.


Додаткові файли:

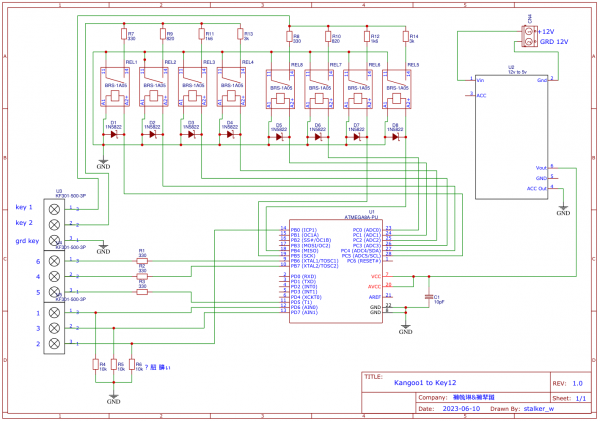

Схема перехідника Renault Key12.PNG
Схема перехідника Renault Key12.PNG [ 144.67 КБ | Переглядів: 622 ]
20230707_153953.jpg [ 235.37 КБ | Переглядів: 622 ]
20230707_154000.jpg [ 319.97 КБ | Переглядів: 622 ]
20230702_171244.jpg [ 286.13 КБ | Переглядів: 622 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
#139394Повідомлення 28 квіт 2025, 09:03
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6919 Подякували 2556
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
Прошивку написав сам. Надаю лістинг під Atmega8.
В ній є місця, яки б я ще доробив: пришвидшив би опитування "каруселі", бо зараз крутілку руля треба крутити досить повільно. І більш коректно би відпрацьовував одночасне натискання клавіш.
В схемі ж на вході від кнопок треба додавати підтягуючи резистори в залежності від ступеня зносу контактів клавіш в машині. На фото вони в мене прикручені ззовні окремо.
Код:
/*******************************************************
This program was created by the CodeWizardAVR V3.51
Automatic Program Generator
© Copyright 1998-2023 Pavel Haiduc, HP InfoTech S.R.L.
http://www.hpinfotech.ro

Project : Kangoo - KEY12
Version : 1.01
Date    : 03.07.2023
Author  : Stalker_W
Company : Визг&Вопли
Comments: Переходник с разъёма Renault Kangoo I на контакты Key1 Key2 магнитолы

Ножка    Порт - номер    Зарезервирован    Вход  выход    Моё использование
9    PB6    XTAL1    Вых    6 коричневый, опрос энкодер
10    PB7    XTAL2    Вых    4 красный, опрос 4 5 3
11    PD5        Вых    5 чёрный, опрос 1 2 6
12   PD6      Вх   1 жёлтый, линия 1 4 энк1
13   PD7      Вх   3 зелёный, линия 2 5 энк2
14   PB0      Вх   2 голубой, линия 6 3 энк3
18   PB4      Вых   Encoder up
19   PB5   OC1A   Вых   Encoder down
23   PC0   ADC0   Вых   Кн 1
24   PC1      Вых   Кн 2
25   PC2      Вых   Кн 3
26   PC3      Вых   Кн 4
27   PC4      Вых   Кн 5
28   PC5      Вых   Кн 6



Chip type               : ATmega8
Program type            : Application
AVR Core Clock frequency: 1,000000 MHz
         внутренний генератор
Memory model            : Small
External RAM size       : 0
Data Stack size         : 256
Фьюзы PonyProg2000 галочки: Bodlevel
                          Boden
                          !!! Lock2 !!!  (в последнюю очередь)
                          !!! Lock1 !!!  (в последнюю очередь)
                          SUT0
                          CKSEL3
                          CKSEL2
                          CKSEL1
Конструктор фьюзов http://radioshemi.ucoz.ru/FUSI/calc.html?part=ATmega8
*******************************************************/

// I/O Registers definitions
#include <mega8.h>
#include <delay.h>

// Declare your global variables here

//==================== переопределения =========================

#define key1_vkl PORTC.0 = 1 //подача напряжения на контакт в сторону входа магнитолы
#define key2_vkl PORTC.1 = 1
#define key3_vkl PORTC.2 = 1
#define key4_vkl PORTC.3 = 1
#define key5_vkl PORTC.4 = 1
#define key6_vkl PORTC.5 = 1
#define key_encod_up PORTB.4 = 1
#define key_encod_down PORTB.5 = 1


#define shina1_vkl PORTB.7 = 1 //подача опроса на провод 4 - кнопки 4 5 3
#define shina1_otkl PORTB.7 = 0
#define shina2_vkl PORTD.5 = 1 //подача опроса на провод 5 - кнопки 1 2 6
#define shina2_otkl PORTD.5 = 0
#define shina3_vkl PORTB.6 = 1 //подача опроса на провод 6 - энкодер
#define shina3_otkl PORTB.6 = 0

#define liniya1 PIND.6 //читаем провод 1 кнопки 1 4 энк1
#define liniya2 PIND.7 //читаем провод 3 кнопки 2 5 энк2
#define liniya3 PINB.0 //читаем провод 2 кнопки 6 3 энк3

// ============ глобальные константы =========================

const unsigned char vrema_key = 2; // НЕ МЕНЬШЕ 1 длительность эмуляции нажатия кнопки энкодера ( х 65мс)
const unsigned char pause_front = 3; // пауза между подачей тестового напряжения и считыванием кнопки мс


// ============= глобальные переменные ========================

unsigned char enkoder_otdacha = 0; //отдаём энкодер, больше нуля остаток циклов
unsigned char knopka = 0; //что читаем
unsigned char knopka_old = 0; //что реально отдаём
unsigned char enkoder;  //читаем энкодер
unsigned char enkoder_old; //предыдущее состояние энкодера

//================ процедуры прерываний =======================

// Timer 0 overflow interrupt service routine
                //как-бы основной цикл. Срабатывает каждые 65 мс
interrupt [TIM0_OVF] void timer0_ovf_isr(void)
{

if (enkoder_otdacha == 0)
{

 //читаем кнопки
 knopka = 0;
 shina1_vkl;
delay_ms(pause_front);
 if (liniya1) {knopka = 4;};
 if (liniya2) {knopka = 5;};
 if (liniya3) {knopka = 3;};
 shina1_otkl;

 shina2_vkl;
delay_ms(pause_front);
 if (liniya1) {knopka = 1;};
 if (liniya2) {knopka = 2;};
 if (liniya3) {knopka = 6;};
 shina2_otkl;


 //читаем энкодер
 shina3_vkl;
 enkoder = 0;
delay_ms(pause_front);
 if ((liniya1) & (!liniya2) & (!liniya3))  {enkoder = 1;};
 if ((liniya2) & (!liniya1) & (!liniya3))  {enkoder = 2;};
 if ((liniya3) & (!liniya1) & (!liniya2))  {enkoder = 3;};
 shina3_otkl;

    if ((enkoder != enkoder_old) & (enkoder > 0))
    {   //энкодер переключился
         if (enkoder_old == 1)
            {
            if (enkoder == 2) {knopka = 8;} else {knopka = 7;};
            };
         if (enkoder_old == 2)
            {
            if (enkoder == 3) {knopka = 8;} else {knopka = 7;};
            };
         if (enkoder_old == 3)
            {
            if (enkoder == 1) {knopka = 8;} else {knopka = 7;};
            };
    enkoder_otdacha = vrema_key - 1;
    enkoder_old = enkoder;
    };


 //нвчинаем раздавать

 if (knopka != knopka_old)
 { //новое нажатие
  PORTC.0 = 0;    //выключаем всё
  PORTC.1 = 0;
  PORTC.2 = 0;
  PORTC.3 = 0;
  PORTC.4 = 0;
  PORTC.5 = 0;
  PORTB.4 = 0;
  PORTB.5 = 0;

  switch (knopka)
  {
    case 1: key1_vkl;
    break;
    case 2: key2_vkl;
    break;
    case 3: key3_vkl;
    break;
    case 4: key4_vkl;
    break;
    case 5: key5_vkl;
    break;
    case 6: key6_vkl;
    break;
    case 7: key_encod_down;
    break;
    case 8: key_encod_up;
    break;
  };
     knopka_old = knopka;
 };


}
else {enkoder_otdacha--;  //счётчик времени отдачи энкодера
           //читаем энкодер
        shina3_vkl;
        enkoder = 0;
        delay_ms(pause_front);
        if ((liniya1) & (!liniya2) & (!liniya3))  {enkoder = 1;};
        if ((liniya2) & (!liniya1) & (!liniya3))  {enkoder = 2;};
        if ((liniya3) & (!liniya1) & (!liniya2))  {enkoder = 3;};
        shina3_otkl;

            if ((enkoder != enkoder_old) & (enkoder > 0))
            {   //энкодер переключился
         enkoder_old = enkoder;
            };
     };

} //конец прерывания



void main(void)
{
// Declare your local variables here

// Input/Output PORTs initialization
// PORT B initialization
// Function: Bit7=Out Bit6=Out Bit5=Out Bit4=Out Bit3=In Bit2=In Bit1=In Bit0=In
DDRB=(1<<DDB7) | (1<<DDB6) | (1<<DDB5) | (1<<DDB4) | (0<<DDB3) | (0<<DDB2) | (0<<DDB1) | (0<<DDB0);
// State: Bit7=0 Bit6=0 Bit5=0 Bit4=0 Bit3=T Bit2=T Bit1=T Bit0=T
PORTB=(0<<PORTB7) | (0<<PORTB6) | (0<<PORTB5) | (0<<PORTB4) | (0<<PORTB3) | (0<<PORTB2) | (0<<PORTB1) | (0<<PORTB0);

// PORT C initialization
// Function: Bit6=In Bit5=Out Bit4=Out Bit3=Out Bit2=Out Bit1=Out Bit0=Out
DDRC=(0<<DDC6) | (1<<DDC5) | (1<<DDC4) | (1<<DDC3) | (1<<DDC2) | (1<<DDC1) | (1<<DDC0);
// State: Bit6=T Bit5=0 Bit4=0 Bit3=0 Bit2=0 Bit1=0 Bit0=0
PORTC=(0<<PORTC6) | (0<<PORTC5) | (0<<PORTC4) | (0<<PORTC3) | (0<<PORTC2) | (0<<PORTC1) | (0<<PORTC0);

// PORT D initialization
// Function: Bit7=In Bit6=In Bit5=Out Bit4=In Bit3=In Bit2=In Bit1=In Bit0=In
DDRD=(0<<DDD7) | (0<<DDD6) | (1<<DDD5) | (0<<DDD4) | (0<<DDD3) | (0<<DDD2) | (0<<DDD1) | (0<<DDD0);
// State: Bit7=T Bit6=T Bit5=0 Bit4=T Bit3=T Bit2=T Bit1=T Bit0=T
PORTD=(0<<PORTD7) | (0<<PORTD6) | (0<<PORTD5) | (0<<PORTD4) | (0<<PORTD3) | (0<<PORTD2) | (0<<PORTD1) | (0<<PORTD0);

// Timer/Counter 0 initialization
// Clock source: System Clock
TCCR0=0x00;  //стартуем без прерывания чтоб считать энкодер
TCNT0=0x00;



// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Disconnected
// OC1B output: Disconnected
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=(0<<COM1A1) | (0<<COM1A0) | (0<<COM1B1) | (0<<COM1B0) | (0<<WGM11) | (0<<WGM10);
TCCR1B=(0<<ICNC1) | (0<<ICES1) | (0<<WGM13) | (0<<WGM12) | (0<<CS12) | (0<<CS11) | (0<<CS10);
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0<<AS2;
TCCR2=(0<<PWM2) | (0<<COM21) | (0<<COM20) | (0<<CTC2) | (0<<CS22) | (0<<CS21) | (0<<CS20);
TCNT2=0x00;
OCR2=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=(0<<OCIE2) | (0<<TOIE2) | (0<<TICIE1) | (0<<OCIE1A) | (0<<OCIE1B) | (0<<TOIE1) | (0<<TOIE0);

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
MCUCR=(0<<ISC11) | (0<<ISC10) | (0<<ISC01) | (0<<ISC00);

// USART initialization
// USART disabled
UCSRB=(0<<RXCIE) | (0<<TXCIE) | (0<<UDRIE) | (0<<RXEN) | (0<<TXEN) | (0<<UCSZ2) | (0<<RXB8) | (0<<TXB8);

// Analog Comparator initialization
// Analog Comparator: Off
// The Analog Comparator's positive input is
// connected to the AIN0 pin
// The Analog Comparator's negative input is
// connected to the AIN1 pin
ACSR=(1<<ACD) | (0<<ACBG) | (0<<ACO) | (0<<ACI) | (0<<ACIE) | (0<<ACIC) | (0<<ACIS1) | (0<<ACIS0);
SFIOR=(0<<ACME);

// ADC initialization
// ADC disabled
ADCSRA=(0<<ADEN) | (0<<ADSC) | (0<<ADFR) | (0<<ADIF) | (0<<ADIE) | (0<<ADPS2) | (0<<ADPS1) | (0<<ADPS0);

// SPI initialization
// SPI disabled
SPCR=(0<<SPIE) | (0<<SPE) | (0<<DORD) | (0<<MSTR) | (0<<CPOL) | (0<<CPHA) | (0<<SPR1) | (0<<SPR0);

// TWI initialization
// TWI disabled
TWCR=(0<<TWEA) | (0<<TWSTA) | (0<<TWSTO) | (0<<TWEN) | (0<<TWIE);



//типа основной код  Таймер прерывание временно выключаем

PORTC.0 = 0;    //выключаем всё
  PORTC.1 = 0;
  PORTC.2 = 0;
  PORTC.3 = 0;
  PORTC.4 = 0;
  PORTC.5 = 0;
  PORTB.4 = 0;
  PORTB.5 = 0;

 //инициализация энкодера.
 shina3_vkl;
 enkoder_old = 1;
delay_ms(pause_front);
 //if (liniya1 == 1) {enkoder_old = 1}; и так уже 1
 if (liniya2 == 1) {enkoder_old = 2;};
 if (liniya3 == 1) {enkoder_old = 3;};
 shina3_otkl;

 //старт таймера прерывания
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: 3,906 kHz
TCCR0=(1<<CS02) | (0<<CS01) | (0<<CS00);
TCNT0=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=(0<<OCIE2) | (0<<TOIE2) | (0<<TICIE1) | (0<<OCIE1A) | (0<<OCIE1B) | (0<<TOIE1) | (1<<TOIE0);

// Globally enable interrupts
#asm("sei")

while (1)
{
  //основной цикл пуст. Всё работает циклично на прерывании Timer/Counter 0

}
}


Додаткові файли:
Проект переходника.rar [1 КБ]
Завантажень: 27
Повернутися до початку
 Профіль
Відповісти цитуючи
#139395Повідомлення 28 квіт 2025, 12:49
Творець електромобіля, член клубу
Аватара користувача
Не в мережі

Звідки: Украина,Киев
Дякував (ла) 114 Подякували 660
Мій електротранспорт: ЗАЗ 965e, Peugeot Partner (продан), Renault Zoe, Renault Fluence, Tesla Model 3
Так наче є готові рішення)


https://prom.ua/ua/p2481387889-adapter- ... ZsEALw_wcB


Повернутися до початку
 Профіль
Відповісти цитуючи
#139396Повідомлення 28 квіт 2025, 13:07
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6919 Подякували 2556
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
По відгукам усі вони не підтримують "крутілку" на підрульовій пелюстці. І якщо машині більше 10 років, то взагалі глючіть через окислення контактів кнопок.
У них всередині набор резисторів, як показано ось тут на схемі. Тобто ви платите 500грн за корпус і 2 резистора, які не виконують те що потрібно.


Додаткові файли:
Screenshot_2019-12-31-08-50-53.png [ 213.27 КБ | Переглядів: 601 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
#139397Повідомлення 28 квіт 2025, 13:11
Голова клубу
Аватара користувача
Не в мережі

Звідки: Україна, Донецьк => Ірпінь
Дякував (ла) 6919 Подякували 2556
Мій електротранспорт: Tesla S
Хочу електротранспорт: е-панцирник
Додаю распиновку підключення адаптера до штатного роз'єму підрульової пелюстки.


Додаткові файли:
Распиновка перехідника.PNG
Распиновка перехідника.PNG [ 224.86 КБ | Переглядів: 601 ]
Повернутися до початку
 Профіль
Відповісти цитуючи
Показати повідомлення за:  Поле сортування
Почати нову тему Відповісти на тему  [ Повідомлень: 7 ]

Часовий пояс: UTC + 2 години


Хто зараз на конференції

Зараз цей форум переглядають: немає зареєстрованих користувачів і гості: 8


Ви не можете створювати нові теми
Ви не можете відповідати на повідомлення
Ви не можете редагувати свої повідомлення
Ви не можете видаляти свої повідомлення
Ви не можете додавати додаткові файли

Найти:
Створено на основі phpBB® Forum Software © phpBB Group
