Додаток.

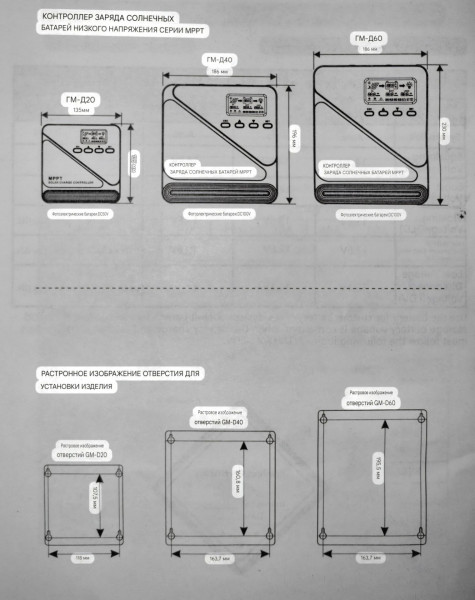

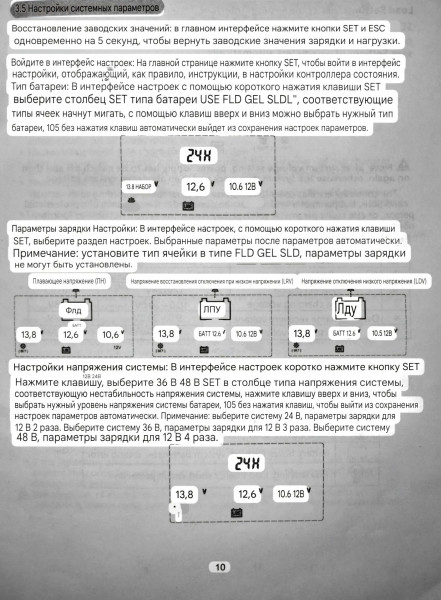

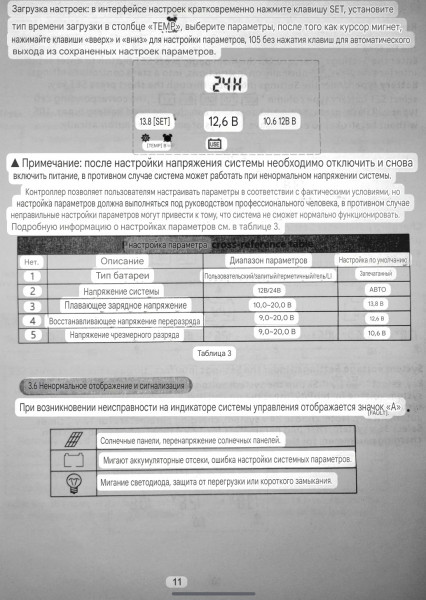

(і не забувайте що дісплей при налаштуванні завжди показує для системи 12 вольт, (тут треба пояснити що налаштування на 24v систему показники дісплею треба множити на два' і при налаштуванні на батареї 36- 48 вольт треба множити пропорційно цифри дісплею в голові )
Це такий китайський прикол мабуть:)
Але потім відображається все це на дісплеїькорректно згідно з напругою батареї. Такий от прикол:)

Спостерігаю, як воно і що працює з моїм оцим всим.
Бо сьодня знову мінливе сонце й цікаво спостерігати.
При тому розміщені панелей "пірамідкою" на скаті покрівлі близько 45° одна на схід/південь а друга на південь/захід а між ними 90°, то коли сонце без хмар все це віддає близько 650va з панелей до обіду плавно посилюючись з десь 100va о восьмій годині ранку, в обід бачів 950va, біля 600va до п'ятої десь години, а на вечір повільно тухне .
Як на мене то згодиться.
Виходе що затінена панель не заважає й не "садить" освітлену панель, а навіть добавляє енергії з розсіяного освітлення. Нагадаю, панелі з'єднані паралельно.

Це класична перевірена схема для підключення панелей Схід-Захід на один МРРТ вхід. В меня так на гаражі змонтовано. Ось є стаття про це.

О дякую, переведу почітаю.
Єдине що трохи заважає це ранкове затінення будинком який перпендикулярно сараю розташований.
Тому затримка десь на годину приблизно з ранковою інсоляцією й генерацією. На дах дому прямо проситься ще пара панелей чисто на схід та захід, але й цього мені достатньо.

Ну та шо, вроді все працює нормально, сплю спокійно:) Працює все тихо бо в UPS що замість інвертора працює кулера нема, з ранку до обіду тільки кулери контролера заряду батареї трохи чутно.. Все вийшло як хотів.

Окрема подяка автору статті канешно.

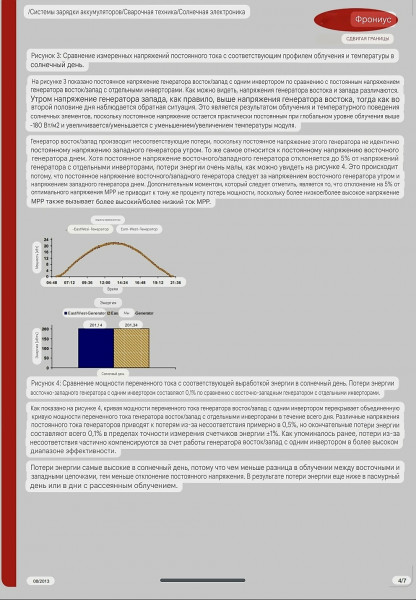

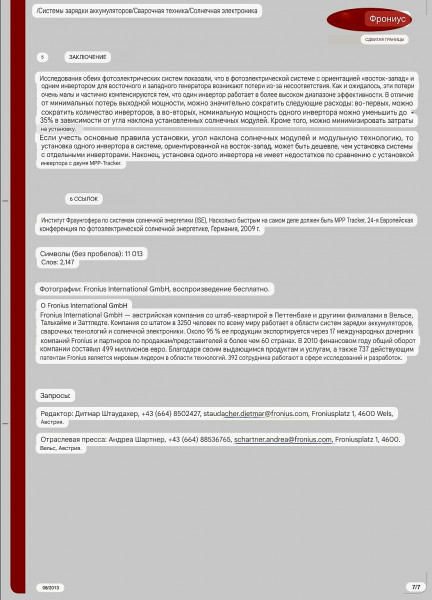

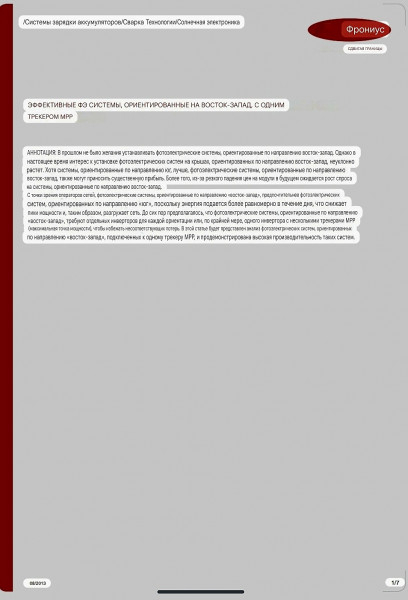

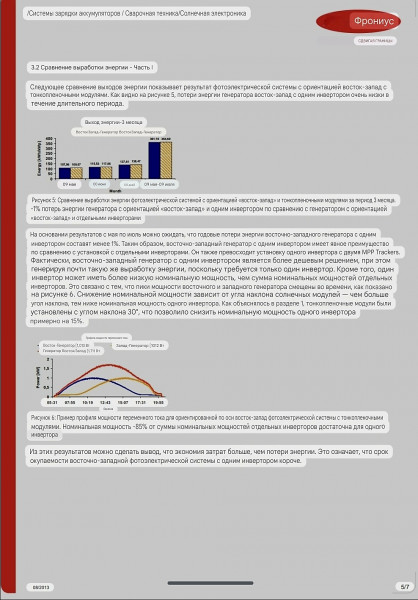

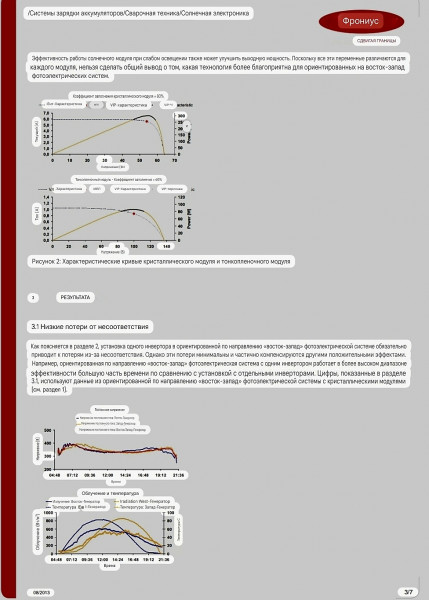

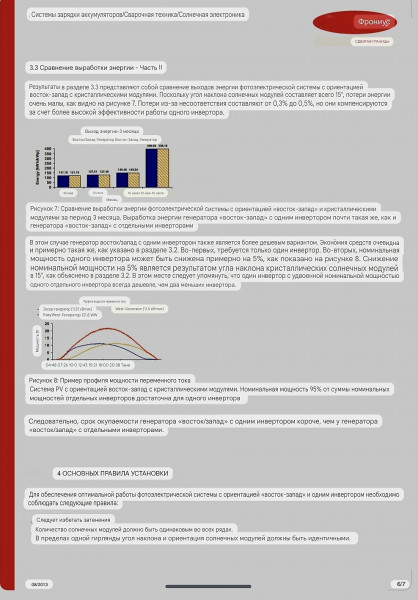

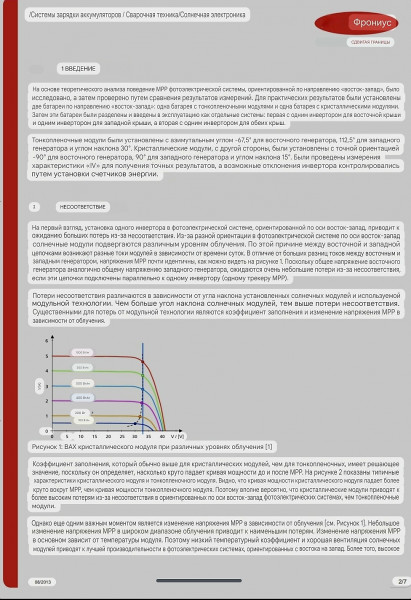

Дякую шановному юзеру "Karl" за статтю що показав, та моєму онуку Марку за її перевод, сподіваюсь що це корисна інформація:

Дуже хвилююсь за вашу конструкцію на даху. Як би її не здуло ненароком. Наскільки надійне кріплення саме до панелей?

ліпше англійською читати, аніж тупий машинний переклад
а ще ліпше, вибрати своє розташування, вказати азимут, кут даху і отримати РЕАЛЬНІ дані по генерації з розбивкою по місяцях року
https://re.jrc.ec.europa.eu/pvg_tools/en/tools.html#api_5.3

В мене по надійності кріплення хвилювань нема.
Кріплення за штатні отвори для кріплення панелей болтами М6 з нержавіючої сталі а до анкерних шпильок через полоси з алюмінієвого сплаву 35мм х 3мм попередньо зігнутих на 45 приблизно градусів. Верхній стик панелей на шарнірах теж з алюмінієвого сплаву бо збиралось на даху в одній площині а потім, нажививши на шпильки одну сторону завдяки шарнірам панелі стали під кутом та кріпились за другу пару шпильок що вкручені в крокви покрівлі (М10).
Конструкція жорстка й виставлена без перекосів скла панелей.

Воно то так але файл статті що дав Karl має 12 завантажень а в перекладі за добу вже втричі більше, не всі ж знають англійську.

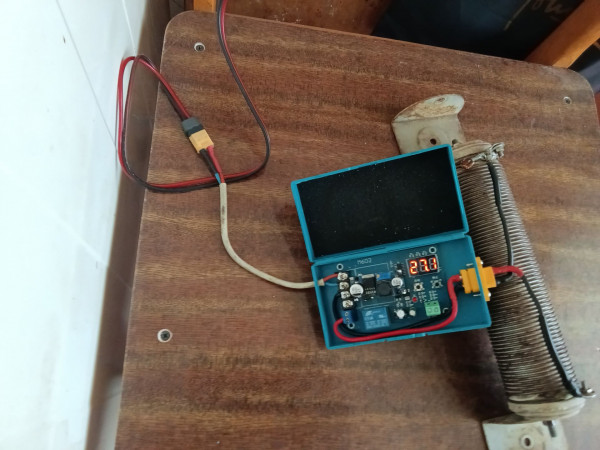

Розважаюсь. Взяв плату контроля заряду батареї та й переробив її трохи - випаяв трансформатор 220/12v й замість нього впаяв понижуючій DC-DC, ще добавив клемник для незадіяного контакту з реле. Вийшов такий собі пристрій що не дасть розрядити навантаженням батарею коли сонця мало. Підключається на виход "Load" з контролера та комутує наватаженя. Контакти реле можна використати для підключення бойлера через проміжний котактор. Такий собі клац-клац з регулюванням порогів вкл./викл., пародія на "Solar Vampir"

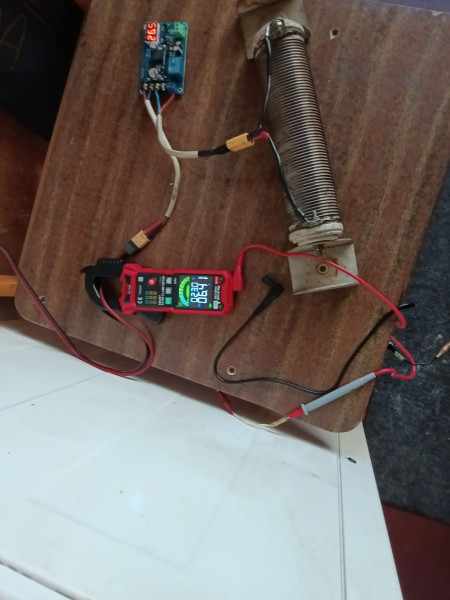

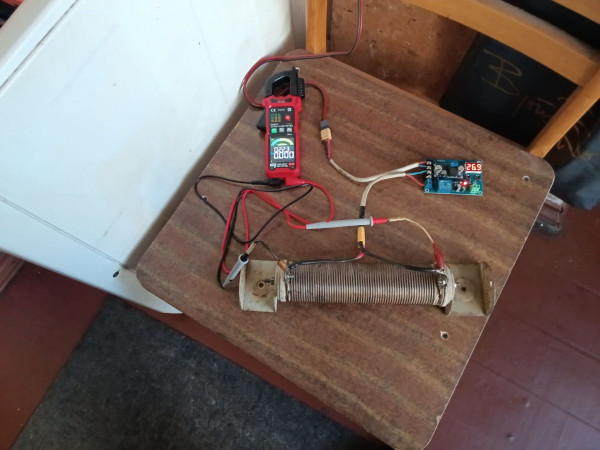

На фото момент коли напруга на батареї при досягненні 27.0 вольт ця штука підключить навантаження й напруга трохи просіла, а відключить навантаження як батарея просяде до 26 вольт як і заздалегідь виставлені пороги. І знову включить як батарея набере 27 вольт.

1в - дуже малий гістерезіс, гадаю воно буде дуже часто спрацьовувати

_________________
Пробіг на Эл-Пежо 30 000км
Пробіг на єл-FAW 6371 60 000км

Гістерезіс виставляється з шагом 0.1в то я для початку так поставив.
Там пристосовуватись нада бо з ранку коли сонця ще мало все йде на компенсацію нічного розаряду батареї, потихеньку віддача з панелей росте і десь коли майже заряджена батарея включиться тоді й дозвіл на надлишкове навантаження, бо віддачі від сонця стає достатньо для дозаряду батареї до повної та для інших навантажень. Часто клацать не буде бо вже все живиться від сонця а як його стане мало і почне підсідать батарея воно вимкне додаткове навантаження і вже без нього згасаючє сонце тягне холодільнік та піддержує батарею. Десь так я собі це уявляю.
Звісно для різних по потужності систем будуть інші настройки, в мене лише холодільник живиться з сонця цілодобово та вєліки й електроінструмент заряджаю, вже місяць ці потреби закриває сонце.

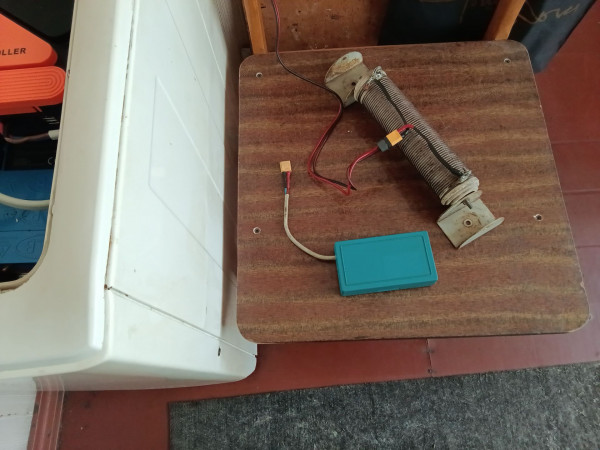

Коробочка з під часового індикатора ИЧ -10 як там була

Я дійшов до того, що ідеальна система повинна мати прогноз погоди, датчик хмарності всього неба і штучний інтелект, що підлаштовується під ваші енерговитрати.
