я во вторник позвоню узнаю за гидрорез...
фрезеровать не вариант.пластины будут деформироваться и обработки все равно много.
из вариантов:
координатно просечной,раньше обращался в Донецк.теперь не знаю...
можно всю пачку электроэрозионным методом
самый дешевый метод если все отработано то штамп,но под него надо соответственно подготовить полосу,в общем нужно много железа покупать
есть еще вариант,можно у немцев взять железо.уже готовое в нужных пластинах,ну в смысле уже порезанных и готовых для сборки.,нужной марки.но надо вваливаться деньгами,и форма должна быть четко определена,чтобы потом не было мучительно больно

_________________
подтягивайтесь на страничку
https://www.facebook.com/Create-your-el ... 8811748137
постараюсь чтобы было интересно!

Есть ещё один вариант, причём можно будет использовать и трансформаторное железо, я предлагаю использовать магнитопровод выполненным ленточным методом. Накрутить на оправке с ленты а потом собрать в целый на оправках.

Я хотел Диме предложить раньше но он с болгаркой неудержим.

_________________
---------------------------------------------------

А как Т сделать , чтоб залипы убрать .

Нужно делать U образные и соединять в зависимости от вида намотки для варианта АВС= UUU для варианта Аа вВ Сс= U U U,то есть в первом варианте магнитопровод получатся сплошным а во втором отдельные секции, надеюсь понятно объяснил.

_________________
---------------------------------------------------

получается стоимость гидроабразивной резки 73грн за метр,одна пластина около 200грн(((( очень дорого...

_________________
подтягивайтесь на страничку
https://www.facebook.com/Create-your-el ... 8811748137
постараюсь чтобы было интересно!

нет.
на любительском ЧПУ не получится из-за прочности и хрупкости металла набора пластин.
Повторяю: надо моделировать магнитное поле, тогда можно "выпилить" именно то что нужно для мотора.

чем это отличается от моего предложения "резать секторами" ?
и про ленты: есть "аморфное железо" - именно лента, из нее можно делать "полюса" и потом собирать-склеивать все в кучку.
Но проще и технологичнее именно резать набор пластин.... за сто лет мало что придумали...

О да вы еще фрезеровщик .
Фрезеровал и трансформаторы и статоры и роторы , на обычном фрезерном станке , в НИИ
работал .

у меня красный диплом и специальность "Наладчик станков с ЧПУ"
так что про режимы резания и фрезу много чего могу рассказать.


нуда ну да
кремниевую сталь, хрупкую, толщиной 0.2мм фрезеровали на станке и все было ОК ...

про ЧПУ взрослый заводской вы говорите ? Так а кто посчитает расход фрез и отходы на радиус фрезы ? Экономика никогда не сойдется.

...на "бытовом китайском" ЧПУ можно даже не пытаться. У него прочности и сил не хватит сталь резать...

В расположении слоёв и в количестве отходов.

Каждый сам себе голова.
В догонку может кому интересно будет:

_________________
---------------------------------------------------

Не ожиданний поворот!!

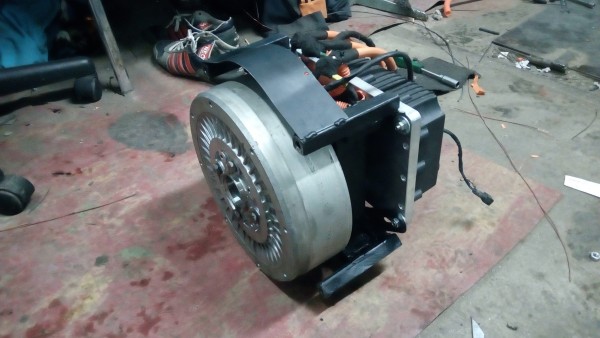

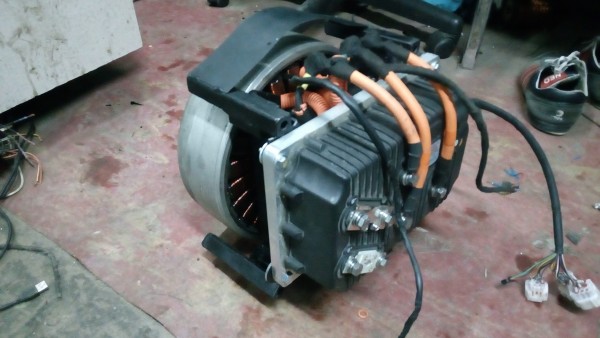

Так случилось появився у мене контролер на 700А!! І подумав що у мене нема батареї щоб прокормить нормально 2 мотора (50 кВт піково) вирішив пока один знять, і даже еслі б було то моя заз кпп репне от того моменту що в неї пихають
Продовжуеться робота по доводкі кпп до нужних параметрів, докладно про кпп буде після тесту в ходу.

ух ты! я так понял поставили моментный мотор?

_________________
подтягивайтесь на страничку
https://www.facebook.com/Create-your-el ... 8811748137
постараюсь чтобы было интересно!

Да, оставив великий, як раз номально його провірю а то так то 30-35кВт він видавать должен но раніше не було такого контролера

асфальт шлифовать нормально будет.главное коробку не порвать...

_________________
подтягивайтесь на страничку
https://www.facebook.com/Create-your-el ... 8811748137
постараюсь чтобы было интересно!

По кпп там вообще цікаво буде, якщо витримають переделки в середині, такої кпп тут ще не бачили
