Вот в очередной раз решил заморочиться и сделать бокс под ячейки LG (те что от Григория):




Бокс изготавливается из стеклотекстолита 2мм, будет полностью разборной. Единственное, так это боковушки будут крепится на армированном скотче (куда ж без него ). БМСка от Drim туда тоже влезает

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

Вопрос к форумчанам: Есть ли смысл заморачиваться с изготовлением подобных боксов в виде Кит-наборов для самостоятельной сборки?
ПС В бокс влазит 96 элементов 18650 в холдерах.

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

А как будут защищены боковушки от загибания о те же стоечки?

Силиконить))

_________________
кВт•ч≠кВт≠кВт/ч

Проехал на электротяге 25 000 км

Мы не унаследовали планету Земля у наших отцов, мы отбираем ее у наших детей!

Скоро выложу фото, там все будет ясно.

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

нееее, это как-то не прикольно )
Ждем фоток от автора.

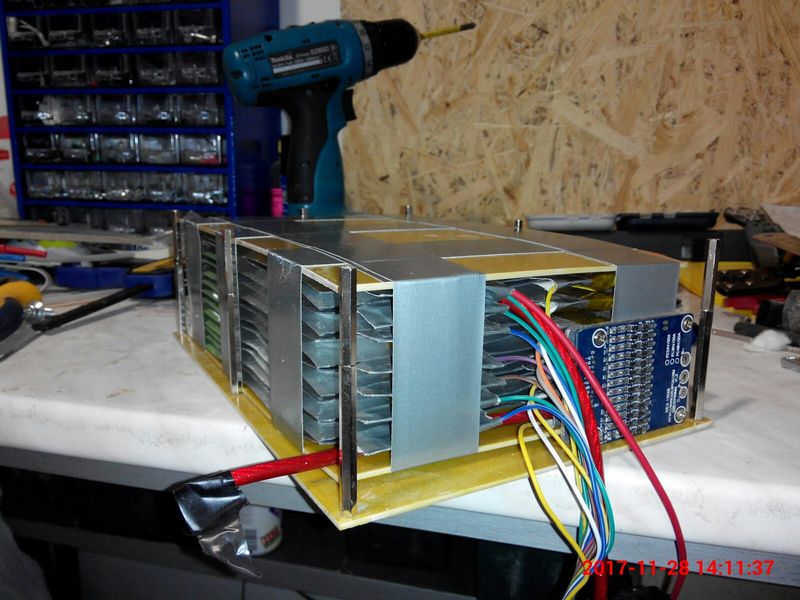

Долгожданные фотки:





Жду критиков

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

ага, т.е. сначала вы все же их между собой стянули, с двух сторон тоже пластины, и замотали армоскотчем, а потом уже этот брикетик вставили в корпус?

Таки да - брикетик в корпус, но корпус по высоте с небольшим запасом для демпферной прокладки.

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

Если ток планируется снимать большой можно сделать соединения на два болтика.Двухточечный контакт будет понадежней.А для фиксации ячеек между собой удобно использовать строительный силикон.Ставлю 5 точек,по углам 4 и пятую по центре.После высыхания сборочка как монолит.

почему не обваривать накладками из никилевой ленты контакты (точечная пайка) + пайка таких контактов между собой?

Соединение с помощью винтов М4 с широкой шляпкой вполне достаточно для под контроллер 48В/30А.
По поводу фиксации ячеек в нескольких точках силиконом - хорошая идея при обкладывании пакетов со всех сторон листами текстолита/ пластика, неприменно воспользуюсь. Но в моем случае ячейки защищены от замятия об стойки крышками.
Угадайте как я отверстия делал в контактах пакетов

_________________
Кто ищет - тот всегда найдет. Кто хочет - тот всего добъется.

дыроколом. жаль что я до этого не додумался когда собирал свой.
п.с. я считаю что шпильки надо изолировать, чтоб не соприкасались с краями пакетов. Ведь доказано, что корпус пакета имеет потенциал...

соединять пластины канцелярским степлером.

а если нужно разобрать батарею, силикон позволит?
