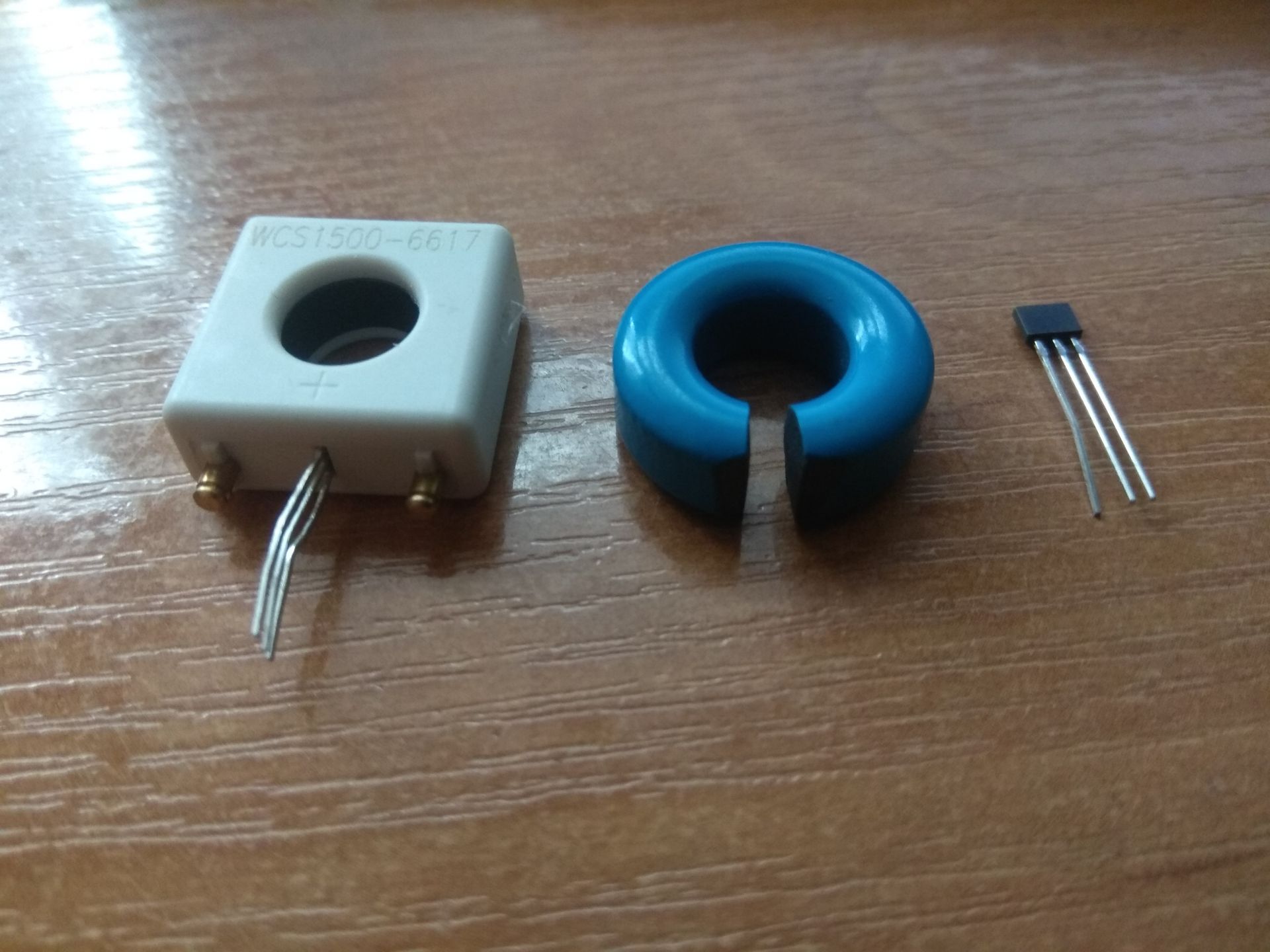

На фото ниже показан китайский датчик тока.
Но он сделан на фуфловом сердечнике и поэтому не годится для моих целей.
На том же фото рядом лежат кольцо и датчик холла.
Кольца в поставке без прорези. Прорезь нужно делать и желательно с точностью до 0.1мм.
Нужно что то подобное, не обязательно квадратное. Правда плоская площадка где выводы датчика нужна.
Как вариант форма и заливка компаундом.
Я не обещаю больших объемов. Но заказывать буду не по штуке, а какой то партией.

_________________
Дорога покорится идущему

Я сколько не игрался с самодельными холловыми датчиками на магнитопроводах (для измерения постоянного тока), понял что нормальный результат можно получить только с компенсационной обмоткой, иначе ноль будет колбасить от остаточного намагничивания.

Поэтому рекомендую брать у тех же китайцев готовые датчики, но не эти чудеса подвальной инженерии (с одиночным датчиком холла в зазоре), а фирменные с разборок, например:

_________________
2 моноколеса, 2 электровела, 2 подводных буксира, надувной электро-каяк.

Материал колец довольно хрупкий. При механическом способе изготовления прорези может разрушиться. Возможно гидрорезка подойдёт. Режут стекло и керамику и точность 0,1 мм не проблема.
Может сразу предусмотреть в конструкции датчика проводник с клеммами в кольце?

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/

Я уже не один датчик изготовил - все ок.
Материал должен быть с высокой магнитной проницаемостью.
Дрейф нуля получал не более 0.05%. На 400А - это 200мА.


Это для монтажа на плату.

_________________
Дорога покорится идущему

Датчик нужен для ШИМ или для "фигурной" формы тока?
С униполярным током работать будет?
Можно просто сделать трансформатор тока без холлов, разрезных колец и т.п.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Датчик для постоянного тока.
Трансформатор тока не подходит.
Мне не нужна разработка и придумывание самого датчика. Это уже работает.
Нужно разработать ТЕХНОЛОГИЮ ПРОИЗВОДСТВА датчиков и потом освоить это производство.
Я сейчас это пыляю на коленке - это меня угнетает. А времени занятся их производством катастрофически не хватает.

_________________
Дорога покорится идущему

Я первый кто у вас его купит!!

А стоит ли свеч этот геморрой? От температуры там относительно сильно плывет магнитная проницаемость. Нужна температурная коррекция. Не зря измерительные датчики тока такие дорогие. У них это все на аппаратном уровне.
А нужен ли сердечник на 400А?

_________________
моя Smart BMS

У меня она на програмном уровне.

_________________
Дорога покорится идущему

Подтверждаю, все работает хорошо)

Начали с форумчанином прорабатывать девайс.

_________________
Дорога покорится идущему

Как вариант, и пилить ничего не надо, зазор выставляется прокладкой:
Ферриты у Терейковского наверняка есть.

_________________
-----------------------------------------------------------------------
Лучше сразу взяться за ум, чтобы потом не хвататься за голову!

Но наверно лучше вариант это использовать драйвер МС33153, в ней есть контроль напряжения насыщения силовых транзисторов, на западе так сейчас и делают. Правда регулировать уровень тока придется количеством диодов, но датчика тока при этом варианте совсем не нужны будут.
