Технические данные:

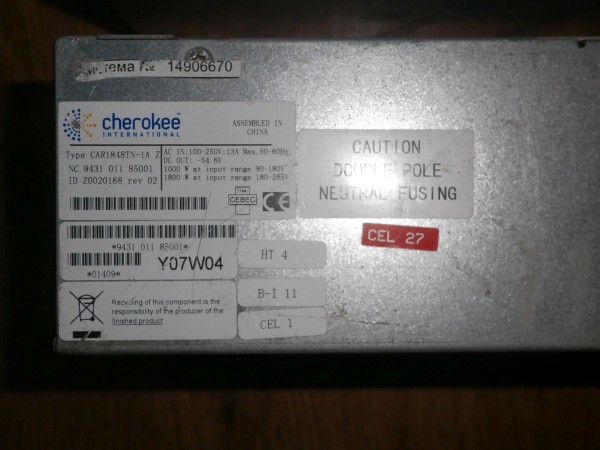

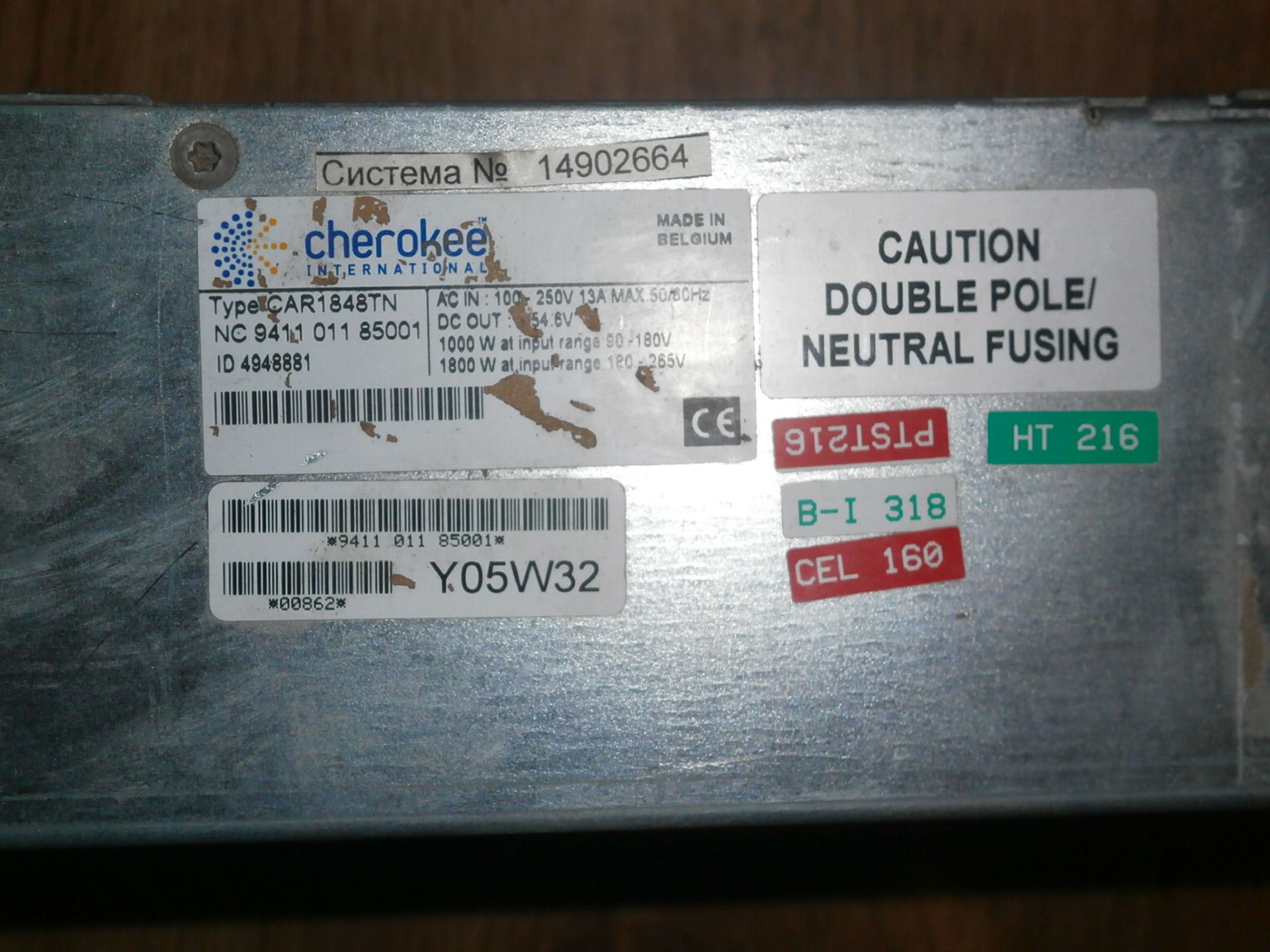

Параметры выпрямителя тока CAR1848TN-1А CAR1848TN-2А Диапазон входного напряжения 90 В – 264 В переменного тока, 47 Гц – 63 Гц 150 В – 280 В переменного тока, 47 Гц – 63 Гц Макс. входной ток 12 А при 180 В; 13,5 А при 90 В переменного тока 12 А при 180 В; 11,5 А при 150 В переменного тока Пусковой ток Макс. пиковый 35 А (стандарт ETS 300 132-1) Входной предохранитель 2 предохранителя 15АF/250 В 2 предохранителя 16АFF/500 В Коэффициент мощности Тип. 0,99 при полой нагрузке и номинальном входном напряжении (соответствует требованиям EN61000-3-2) КПД Тип. 91% при 230 В (включая резервный диод по постоянному току) Выходная мощность 1800 Вт при высоком входном напряжении (180-264 В переменного тока), 1000 Вт при низком входном напряжении (90-160 В переменного тока) 1800 Вт при высоком входном напряжении (180-280 В переменного тока), 1500 Вт при низком входном напряжении (150-170 В переменного тока) Номин. выходной ток при -54,6 В постоянного тока 33 А (Hi-line), 19 А (Low-line) 33 А (Hi-line), 28 А (Low-line) Диапазон выходного напряжения От -40 В до -57 В постоянного тока при удаленном программировании (заводская настройка -54,6 В) Стабильность напряжения 250 мВ для любого сочетания нагрузки, линии и температуры Выходной шум и пульсации Шум в узком диапазоне частоты (25Гц-20 кГц) соответствует ETS300 132-2, CCITT O.41 Широкополосный шум: макс. псофометр. 1 мВскз и макс. 5 мВскз Отклик передачи Время восстановления макс. превышения 1 В: макс. 4 мс при шаге нагрузке 50% и di/dt< 1 A/мкс Время включения Тип. 1 сек. (макс. 3 сек.) Время задержки 10 мс при полной нагрузке Защита ограничения тока 40 А Защита от перенапряжения От -59 В до -60 В постоянного тока – запирание, сброс с помощью удаленного выключения OFF или отключение линии (входного напряжения) на время 20 секунд Защита от перегрева Без запирания; защита активна при внутренней температуре выше 110 °С, перезапуск при 95 °С (тип.). Рабочая температура От –25 °С до +70 °С. Уменьшение мощности на 2%/на градус при температуре выше 55 °С; начинается при -40 °С Охлаждение Охлаждение с помощью вентилятора спереди назад; скорость переменная ЭМИ EN55022 level B, CE marking (EN61000-6-3 and EN61000-6-1) Светодиоды Наличие электросети (зеленый), постоянный ток в норме (зеленый), отключение из-за перегрева (красный), перенапряжение (красный) Аварии и контроль DC OK; AC OK; Temp. OK; высокое входное напряжение, показания выходного тока Управление Активное распределение нагрузки, удаленное включение/выключение, удаленное программирование Габариты (ШхВхГ) 128 мм х 69 мм х 325 мм Вес 3,2 кг
