Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Брат захотел себе электровел, привез мне домой Enduro Adrenaline без акумулятора. Думали с чего собрать акум, был выбор, 18650 или пакеты... Решили собрать акумулятор на LG пакетах 40Ah, 20S. Их как раз Lu4 по хорошой цене организовал. Тем более они узкие, около 10см, как раз то что надо для пространственной рамы электровела.
40 Ач
- Производитель: LG
- Напряжение: 3.7V
- Размер: 11 * 98 * 300 мм
- Номинальная ёмкость: 40Ah
- Сопротивление: около 1mΩ
- Разрядный ток: 120/200 А(долговременно/кратковременно (до 10с))
- Зарядный ток: до 25А
- Нижний предел напряжения: 2,75
- Верхний предел напряжения: 4.2V
- Вес: 0,65 кг
- Ресурс: более 1000циклов

После всех замеров, пришли к выводу, что стопкой они все не становятся. Пришлось 4 пакета размещать по бокам. Боковые пакеты как раз помещались в местах выпуклых боковых крышек рамы.
В угоду надежности сборки решили делать акум неразборный. Тоесть скотчи, двухсторонные и армированный... Классика. Жестким материалом по краям и перемычки между 4-мя пакетами делались из композитного материала Alukobest (алюминий-пластик-алюминий). Получается низкий вес, и хорошая жесткость.
Перед сборкой протестили пакеты при небольшой нагрузке: подключали проволоку с нагрузкой 30А в течении 5секунд, и проверяли просадку напряжения. На всех пакетах просадка была 0,05-0,06В при таких токах 30А.

Вложение:
1.jpg [ 528.01 КБ | Просмотров: 3306 ]

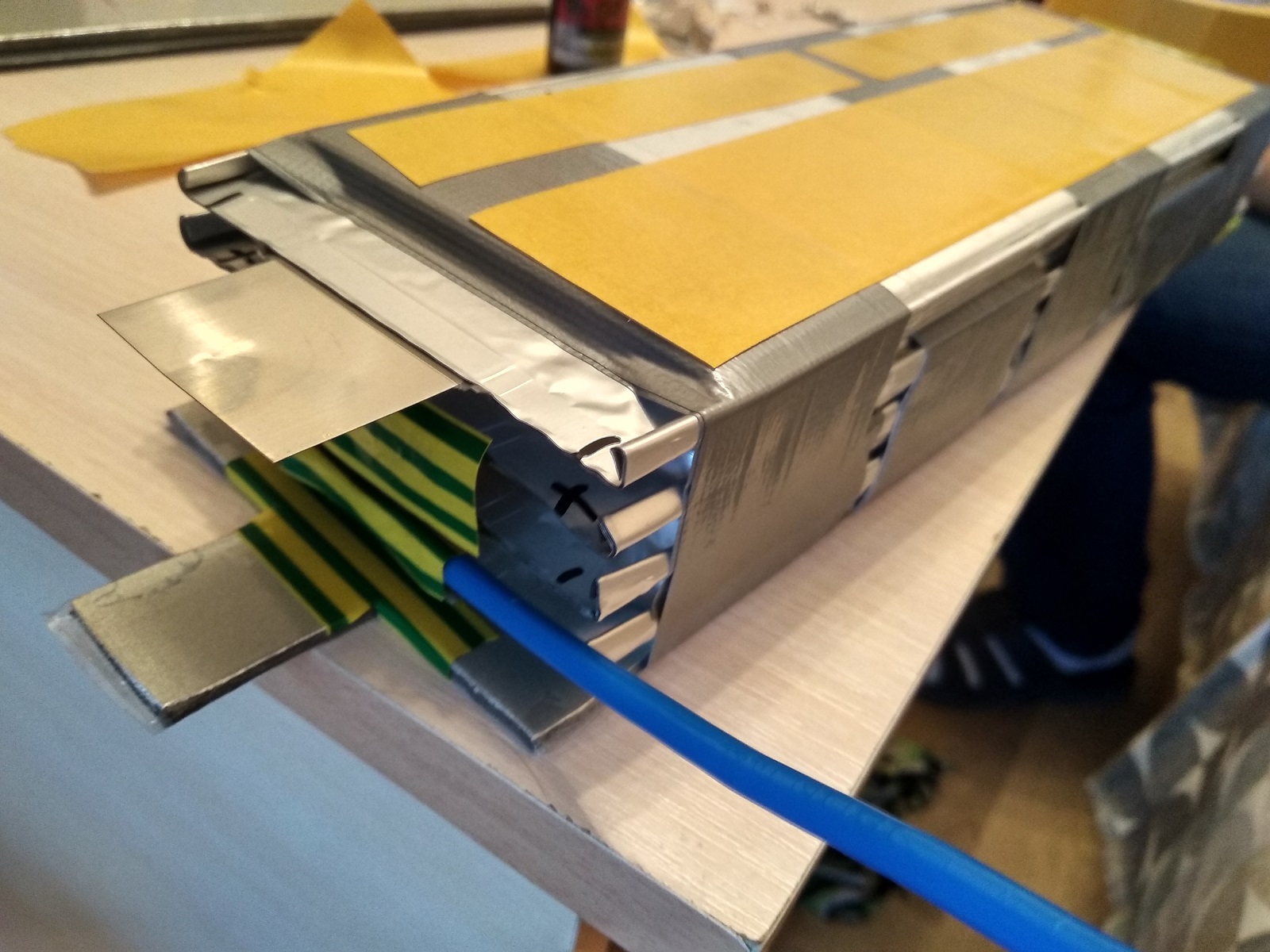

Каждый пакет предварительно проматывался скотчем. Потом прикладывался на двусторонний скотч и приматывался поочередно (то скотчем то армоскотчем) к остальной батарее.

Вложение:
2.jpg [ 440.84 КБ | Просмотров: 3306 ]

Вложение:
3.jpg [ 430.67 КБ | Просмотров: 3306 ]

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Последний раз редактировалось kucha 24 июн 2018, 06:24, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль
Ответить с цитатой
#61275Сообщение 23 июн 2018, 23:08
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Благодаря советам alabam-a, мы пнашли подходящий флюс для пайки алюминия Ф-64 (для пайки контактов акумуляторов). Без него канифоль, ортофосфорная кислота - не помогали.
Вложение:
IMG_20180623_232219_HHT.jpg [ 320.01 КБ | Просмотров: 3305 ]


Боковые пакеты соединялись проводом то ли 8мм то ли 10мм...
Вложение:
5.jpg [ 797.85 КБ | Просмотров: 3305 ]


Батарею разделили на 2 части, для удобства сборки: боковые пакеты хорошо "мотать скотчем" к таким половинкам. Но в итоге все равно они скручены болтами и армоскотчем в одно целое.
Вложение:
6.jpg [ 1.01 МБ | Просмотров: 3305 ]

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Вернуться к началу
 Профиль
Ответить с цитатой
#61278Сообщение 23 июн 2018, 23:14
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
В верхний слой защиты состоит из двух листов Алюкобеста, и через один слой проставлены болты, чтобы в будущем крепить планку крепления к корпусу рамы. Нижний лист алюкобеста с выступами также для крепления к раме.
Вложение:
7.jpg [ 831.88 КБ | Просмотров: 3304 ]


Контакты только паялись: лудились флюсом и обильно заливались оловом. После этого контакты изолировали каптоновым изоляционным скотчем (желто оранжевый цвет).
Вложение:
8.jpg [ 907.9 КБ | Просмотров: 3304 ]


В итоге стопка пакетов разделены на 4 части по 4 пакета и по паре пакетов с двух сторон. И акум стает в раму впритык, по миллиметру отступы.
Вложение:
11.jpg [ 889.24 КБ | Просмотров: 3304 ]

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Последний раз редактировалось kucha 24 июн 2018, 06:09, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
#61279Сообщение 23 июн 2018, 23:17
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Чтобы разгрузить торцы батареи, решили залить эти пустые места с контактами компаундом ПК-68, наподоби резины/силикона. Смешиваем "основу" и катализатор №68 в пропорции 1 к 20, тщательно перемешиваем и желеобразную массу заливаем куда надо. Мы нашли компаунд полностью диэлектрический (и в жидком состоянии и уже в затвердевшем). Также применили для загущения и удешевления заливочного материала - микросферы (белый порошок, в виде микрошариков 200-400мкм из стекла помоему). Спасибо alabam-у за советы и обьяснения по этому поводу.
В компаунде также разместили 4 термо датчика от БМС.

Вложение:
IMG-0db7b4c135fccb389845429574258f87-V.jpg [ 258.74 КБ | Просмотров: 3304 ]

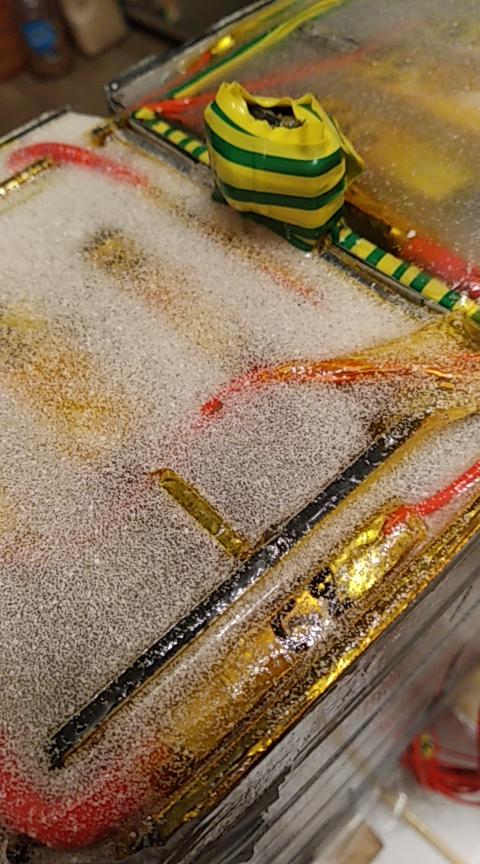

Заливали компаунд в несколько заходов, так как он проливался понемногу через всю батарею насквозь в некоторых местах боковых пакетов.
Частично залитый торец акумулятора выглядит так:
Вложение:
IMG-1ff01988adcfcb947af7cf9f1d6933c6-V.jpg [ 332.92 КБ | Просмотров: 3304 ]

Вложение:
IMG-63e4cb61d9b63678d269146318593eae-V.jpg [ 317.65 КБ | Просмотров: 3304 ]

Вложение:
IMG-a9f8f206b64bf730a6c2da9bad711ca9-V.jpg [ 296.1 КБ | Просмотров: 3304 ]

Вложение:
IMG-17232f1458f149cb6efe71ed666b794f-V.jpg [ 323.26 КБ | Просмотров: 3303 ]

Вложение:
IMG-ef036c910cfe090551e8520d0f7647fc-V.jpg [ 310 КБ | Просмотров: 3303 ]

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Последний раз редактировалось kucha 24 июн 2018, 06:13, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль
Ответить с цитатой
#61281Сообщение 23 июн 2018, 23:21
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Задний торец акума (на который будет максимальная нагрузка веса батареи) закрыли еще одной пластиной Алюкобеста, чтобы разгрузить и распределить вес.
Кстати вес батареи 74В 40Ач с крепежной рейкой вышел 17,5кг.

Вложение:
IMG-39bb40123633f18713c9b7449aaf5b46-V.jpg [ 214.44 КБ | Просмотров: 3303 ]

Вложение:
IMG_20180618_221503_HDR.jpg [ 953.89 КБ | Просмотров: 3303 ]

Вложение:
IMG-ab60310bf3e5eeb898a523c4fa3de0fa-V.jpg [ 207.14 КБ | Просмотров: 3303 ]

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Последний раз редактировалось kucha 24 июн 2018, 06:02, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль
Ответить с цитатой
#61282Сообщение 23 июн 2018, 23:23
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Сверху акумулятора на винтах закрутили рейку, которую будем крепить акумулятор к раме байка. Внутрь этой рейки поместим БМС-ку. БМС-ка китайская, до 100А, от 16S до 32S, все управление по блутуз со смартфона (настройки порогов нижних, верхних, пиковых и других токов, порогов датчиков температуры: как в БМС так и в выносных 4шт...)

Вложение:
IMG_20180623_220921(1).jpg [ 565.21 КБ | Просмотров: 3303 ]

Вложение:
IMG_20180623_220944_HDR.jpg [ 391.74 КБ | Просмотров: 3303 ]

Вложение:
IMG_20180623_221004_HDR(1).jpg [ 603.24 КБ | Просмотров: 3303 ]

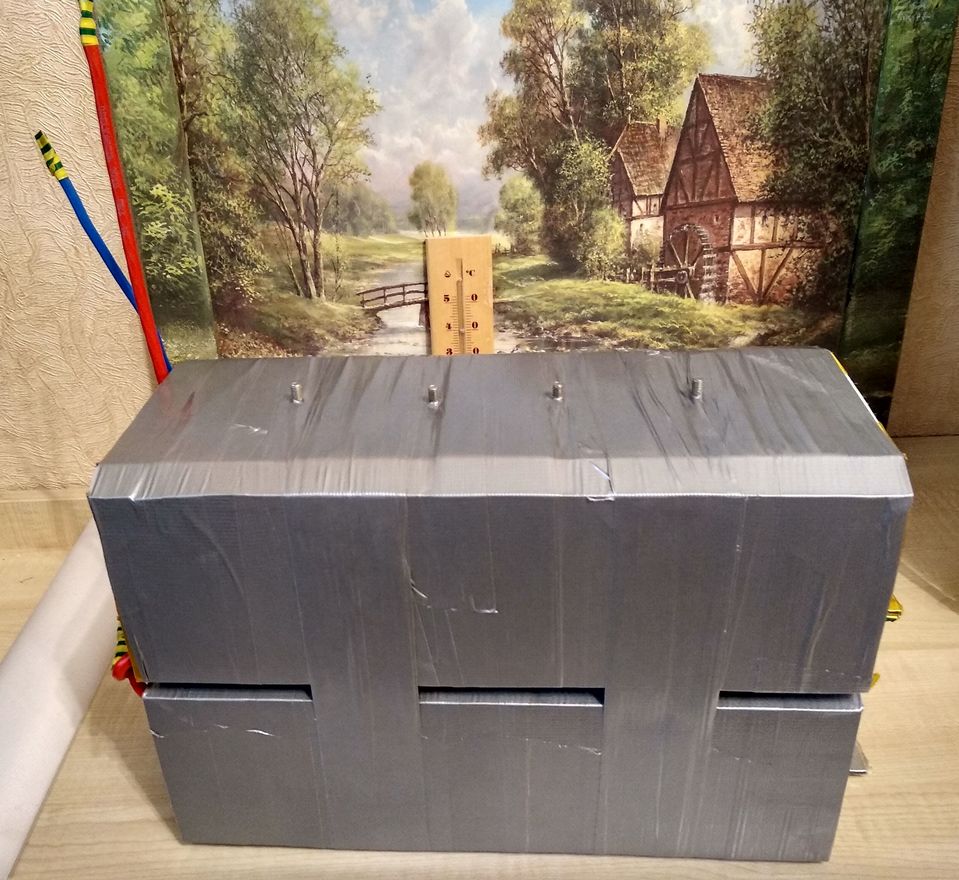

В итоге батарея собрана монолитно, крепко, ничего не болтается, нет опасности внешнего повреждения пакетов. Как будет работать "батарейка" время покажет.

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."


Последний раз редактировалось kucha 24 июн 2018, 06:42, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль
Ответить с цитатой
#61292Сообщение 24 июн 2018, 03:53
Член клуба
Не в сети

Откуда: Киев, пр-кт Науки
Благодарил (а) 729 Поблагодарили 148
Мой электротранспорт: пока только електровелосипед
Хочу электротранспорт: ЭЛЕКТРА 3
Гарна робота.
Замовлення приймаєте?
Скільки часу тривала робота по складанню батареї?
В який кошторис по матеріалам вклалися?

_________________
АКБ убивает РАЗРЯД. Но жертву готовит неправильная зарядка.


Вернуться к началу
 Профиль
Ответить с цитатой
#61296Сообщение 24 июн 2018, 07:06
Владелец электровелосипеда, член клуба
Аватара пользователя
Не в сети

Откуда: Киев, Харьковский р-н
Благодарил (а) 258 Поблагодарили 340
Хочу электротранспорт: любой, пока что электровелосипед 1000Вт, 55В, 50км/ч, 30ач
Руслан и Людмила писал(а):
Гарна робота. Замовлення приймаєте?

Поки складне питання

Руслан и Людмила писал(а):
Скільки часу тривала робота по складанню батареї?

На протязі 2-х тижнів в вечірній час, та на вихідних. Багато часу йшло на заміри, обдумування, замовлення бракованого компаунду.

Руслан и Людмила писал(а):
В який кошторис по матеріалам вклалися?

Складно сказати, бо деякі матеріали у мене вже були (Алюкобест, алюмінієва рейка). Докуповували діелектричний компаунд ВИКСИНТ ПК-68, біля 400грн/літр *2літри, микросфера наповнювач 1л - 65грн, армоскотч/двусторонній/звичайний/каптон/ізолента=540грн, +кабель 1,5м 8 кв.мм(чи 10 кв.мм) не памятаю.

_________________
"Не закапывай свой талант в землю - можно повредить кабель!..."
