zhorzhe11
 Заголовок повідомлення: Re: Сборка монстров
#67481Повідомлення 10 жовт 2018, 06:03
Не в мережі

Звідки: Украина Бахмут
Дякував (ла) 0 Подякували 6
Мій електротранспорт: Єлектровелосипед
Хочу електротранспорт: Єлектровелосипед
Тут заходил разговор по поводу электрической совместимости разных металлов, есть пара таблиц для размышления.
Добавлено 15.10.2018.
Нашел еще одну таблицу.
Пришел к выводу - соединить алюминиевые и никелевые контакты на ячейках лучше всего через хромированные или алюмо-медные шайбы. Но где их взять?..


Додаткові файли:
Таблица электрохимических потенциалов.gif
Таблица электрохимических потенциалов.gif [ 104.04 КБ | Переглядів: 11033 ]

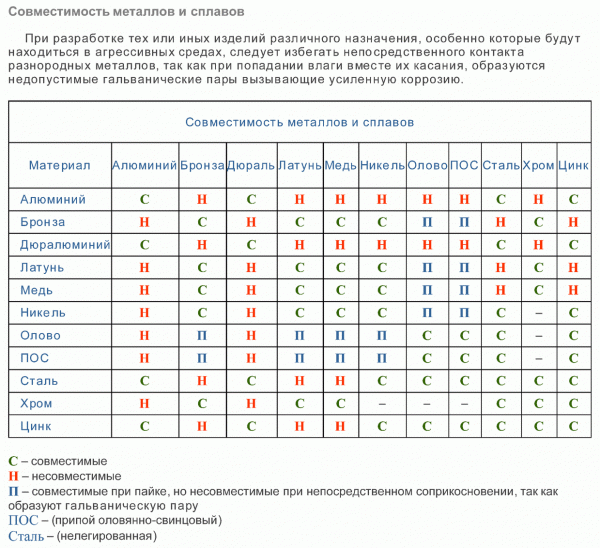

Совместимость металлов и сплавов.gif
Совместимость металлов и сплавов.gif [ 129.75 КБ | Переглядів: 11033 ]

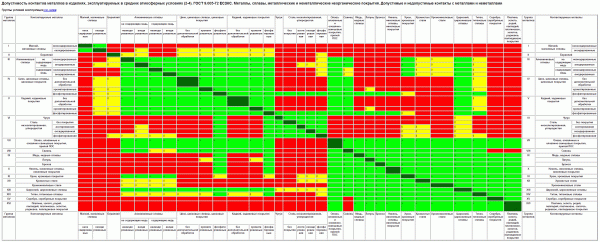

Допустимость_контактов_металлов_в_изделиях_ГОСТ.gif [ 200.1 КБ | Переглядів: 10915 ]

_________________
Круглый год на электровеле.


Востаннє редагувалось zhorzhe11 15 жовт 2018, 05:05, редаговано 2 раз(а).
Повернутися до початку
 Профіль
Відповісти цитуючи
mr.Dream
 Заголовок повідомлення: Re: Сборка монстров
#67492Повідомлення 10 жовт 2018, 11:11
Власник електровелосипеда
Аватара користувача
Не в мережі

Звідки: Ternopil
Дякував (ла) 83 Подякували 609
Stalker_W писав(ла):
Не стоит их вообще сдавливать. Во всех заводских сборках, что я видел, они были практически в свободном состоянии. Но и давать им место под распухание не следует.

В збірці 3s7p a123 вони дуже сильно стягнуті бандажною стрічкою. Кіло 200, не менше.

_________________
моя Smart BMS
Повернутися до початку
 Профіль
Відповісти цитуючи
dimademch2012
 Заголовок повідомлення: Re: Сборка монстров
#67493Повідомлення 10 жовт 2018, 11:22
Творець електромобіля, член клубу
Не в мережі

Звідки: Запорожье
Дякував (ла) 1028 Подякували 324
Мій електротранспорт: электровелосипед 500Вт 55В, 350Вт 24В, электроЗАЗ-965
mr.Dream писав(ла):
Stalker_W писав(ла):
Не стоит их вообще сдавливать. Во всех заводских сборках, что я видел, они были практически в свободном состоянии. Но и давать им место под распухание не следует.

В збірці 3s7p a123 вони дуже сильно стягнуті бандажною стрічкою. Кіло 200, не менше.

ну так это ж разные пакеты. Разные правила. Чё вы как дети лепите всё в кучу.
Вон даже админ на меня наехал за лёгкую стяжку пакетов лифера :? и даже пригрозил большой вероятностью пожара 8O из-за этого....
Повернутися до початку
 Профіль
Відповісти цитуючи
Kapral88
 Заголовок повідомлення: Re: Сборка монстров
#67522Повідомлення 10 жовт 2018, 19:37
Власник електромобіля
Не в мережі

Звідки: Марьинка
Дякував (ла) 405 Подякували 345
Хочу електротранспорт: Kia soul ev, но ищу лифа или зою
Сегодня собирал батарейку на ноут точечной сваркой и пришла мысля,а кто нибудь пробовал варить контакты на "монстрах" ?
Повернутися до початку
 Профіль
Відповісти цитуючи
TheMarshall
 Заголовок повідомлення: Re: Сборка монстров
#67524Повідомлення 10 жовт 2018, 19:57
Власник електромобіля, член клубу
Не в мережі

Звідки: Украина Луганск => г.Буча
Дякував (ла) 52 Подякували 618
Мій електротранспорт: Nissan Leaf AZE0 40kWh.
Хочу електротранспорт: Model 3
Kapral88 писав(ла):
Сегодня собирал батарейку на ноут точечной сваркой и пришла мысля,а кто нибудь пробовал варить контакты на "монстрах" ?

Для точечной сварки алюминия нужен ток от 5 до 30кА или ультразвуковая сварка. Так же помогает уменьшить силу тока для сварки никелирование алюминиевых контактов.

_________________
Альтернативные Источники Энергии.
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68483Повідомлення 26 жовт 2018, 14:33
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
собираю батарею 20s на пакетах от lu 40ah
https://drive.google.com/open?id=113kQU ... wVHm6CJcQT
интересно ваше мнение
пакеты соединял вот такими зажимами из нержавейки порезанными на чпу ,https://drive.google.com/open?id=1KTQFKTpaKl7KtodjIPtXsBFYAi3RWJVW
Повернутися до початку
 Профіль
Відповісти цитуючи
Yurij
 Заголовок повідомлення: Re: Сборка монстров
#68485Повідомлення 26 жовт 2018, 14:39
Творець електромобіля, член клубу
Аватара користувача
Не в мережі

Звідки: Харьков
Дякував (ла) 140 Подякували 133
Мій електротранспорт: Безлошадный
Хочу електротранспорт: Наш отечественный электромобиль!!!
Заломы пакетов приводят к смерти пакетов...
Обычно сборку размещают так чтобы какбы пакеты своими краями не касались корпуса самой батареи.

_________________
http://controllers.emkit.net
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68486Повідомлення 26 жовт 2018, 14:49
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Yurij писав(ла):
Заломы пакетов приводят к смерти пакетов...
Обычно сборку размещают так чтобы какбы пакеты своими краями не касались корпуса самой батареи.

между пакетами 1,0мм текстолит , пакеты не доходят до края по 3 мм и все это залито герметиком
https://drive.google.com/open?id=1yvLbE ... P2jkoux1-7
Повернутися до початку
 Профіль
Відповісти цитуючи
Kapral88
 Заголовок повідомлення: Re: Сборка монстров
#68491Повідомлення 26 жовт 2018, 20:33
Власник електромобіля
Не в мережі

Звідки: Марьинка
Дякував (ла) 405 Подякували 345
Хочу електротранспорт: Kia soul ev, но ищу лифа или зою
Класно получилось.а какой герметик использовали? На руссфоруме года два назад проскакивала инфа что некоторые силиконы разъедают оболочку мягких ячеек.
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68496Повідомлення 26 жовт 2018, 21:21
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Kapral88 писав(ла):
Класно получилось.а какой герметик использовали? На руссфоруме года два назад проскакивала инфа что некоторые силиконы разъедают оболочку мягких ячеек.

Края пакетов перед сборкой обклеил арм скотчем , так что герметик с самим пакетом не контактирует. Герметик обычный из строительного магазина .
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68497Повідомлення 26 жовт 2018, 21:27
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
А , подвечер собирал BMS и таки перепутал + и-, короче пальнул я китайскую бмс . Отгорел один контакт на балансировочным проводе , всё остальное визуально целое , но на контакте C- напряжение показывает Меньше чем на B-. Как вы считаете в мусор её?
Повернутися до початку
 Профіль
Відповісти цитуючи
irde
 Заголовок повідомлення: Re: Сборка монстров
#68502Повідомлення 26 жовт 2018, 23:33
Власник електровелосипеда
Не в мережі

Звідки: Киев
Дякував (ла) 243 Подякували 617
Мій електротранспорт: Ё
Vanilin132 писав(ла):
Герметик обычный из строительного магазина .


это называется "слышал звон....""

Заливать нужно было жидким силиконовым компаундом, специально созданным для применения в радиоэлектронике.
Он отличный изолятор, не ""потеет"" (не выделяет электролитов, ),
не вызывает коррозии металлов ,итдтп.
В крайнем случае - нейтральным слепочным компаундом.

А вот строительным силиконом заливать - сомнительное занятие.
Надеюсь он хоть не кислотный?, иначе алюминиевым лепесткам со временем кирдык будет.

_________________
Э-вел,3 кВт Quanshun,Келли 200А,ли-ион,3.2кВтЧ,(LG 48АЧ, 21S) , max 75 км\ч, > 60 000 км
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68505Повідомлення 27 жовт 2018, 05:42
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Герметик специально брал санитарный , он вроде как нейтральный, и он с самими пакетами напрямую не контактирует , так как края пакетов обклеины арм. скотчем.
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68520Повідомлення 27 жовт 2018, 10:34
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
Короче поднапугали и переубедили , герметик выдераю .буду переделывать
Повернутися до початку
 Профіль
Відповісти цитуючи
Vanilin132
 Заголовок повідомлення: Re: Сборка монстров
#68521Повідомлення 27 жовт 2018, 10:35
Власник електровелосипеда, член клубу
Не в мережі

Звідки: Бахмут
Дякував (ла) 3 Подякували 16
Мій електротранспорт: Teslaped 3000w
Хочу електротранспорт: Victory
А термоклеем пустоты заполнить можно ?
