Продам магнитный инкрементальный энкодер на 1024 позиции, в промышленном исполнении, с квадратурными выходами A и B (и еще какими то, их не проверял). Ответного разъема нет. Цена 380 гривен. Видео испытания
Прошу глубокого пардону за вертикальное видео, я снимал нормально, оно само боком получилось.
Выяснил что энкодер собран на микросхеме AS5040. Это микросхема 10 битного абсолютного энкодера, т.е. по последовательному интерфейсу может выдавать абсолютные координаты. Выдает нулевую метку. Так же микросхема умеет вместо квадратурных сигналов выдавать сигналы STEP/DIR, т.е. например можно напрямую управлять драйвером шагового двигателя. Еще может выдавать три фазы для управления BLDC мотором (типа как три датчика холла), для двухполюсных и четырехполюсных моторов. Так что электронщики умеющие читать даташиты, могут доработать энкодер для получения нужного из перечисленных функционалов. Еще в даташите упоминают про потолок в 30 тысяч оборотов.
Додаткові файли:

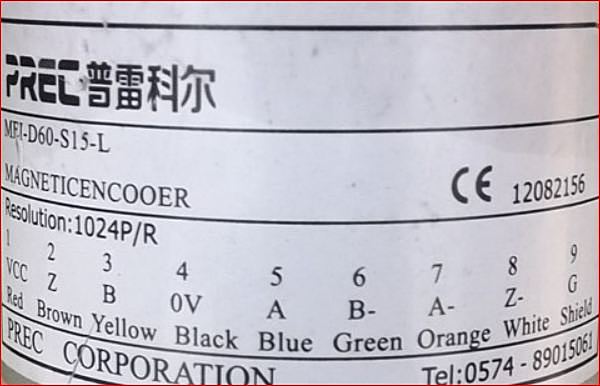

encdat.JPG [ 41.3 КБ | Переглядів: 1472 ]
