...а насколько "быстрые"?! Если скорость обесточивания будет ... э-э...ну скажем 15-20сек. (скорость выкручивания болтика) это сильно долго?! Дело в том,что места пипец как мало и совать заводской размыкатель,автомат,та даже предохранитель в каждом ящике вообще некуда. Бродят в голове идеи/мысли об эксклюзивном размыкателе,но "штеккерно-ножевого" типа не хочется (контакт по-любому будет хуже,чем резьбовое соединение),а то шо "мыслится" имеет "закручивающе-откручиваемую" фиксацию. Вот и думаю - насколько критична скорость рассоединения?!

Конструкция размыкателей должна исключать возможность контакта человека с потенциалом батареи. С болтами так наверное не получится.

_________________
Electric Drive Solutions Laboratory (EDSLab)

ЗАЗ 1103 "Slavuta AC Electric"
ГАЗ 24 "Волга електро"
А091 "Богдан електро"
ХТЗ Е25 "Едісон"
VW T5 "Combi drive"
"Synchronous"
Volvo 740 GL EDSLab
КМЗ "Дніпро електро Bonneville"
Dong Feng EDSLab
ЗАЗ 11055 "Tavria electro smart pickup"
ЗАЗ 1102 "Tavria electro smart coupe"
https://driver.top/user/68227/

...какое сечение провода выбрать 35 или 50 ? И есть-ли пожелания по производителю,марке и т.п.? Ссылки приветствуются...

тыц, стр.39

...замечательное описание! Сохранил

...а шо предпочесть - винил или резину?

...подскажите - как качественно запаять кончик гибкой шины:

...чтобы получить такое:

Так как шина довольно массивная, в случае пайки даже мощным паяльником, изоляция от температуры может поплавиться. Как вариант, сверлим отверстие под болт и стягиваем шину, обрабатываем край и придаем форму, обрабатываем флюсом и потом быстро окунаем край в расплавленное олово или свинец. Если все сделать быстро до должна запаяться и не попортить изоляцию.

...та пробовал ...,но тут есть такой момент - поскольку шина многослойная,то при сверлении в каждой полоске появляются заусенцы (как ни стягивай полоски),результатом чего является неплотное прилегание полосок и утолщение всего пакета. Даже если удастся пропаять по периметру,то это будет приличная потеря в проводимости,т.к. по плоскости
контакт будет неравномерным. В общем пока ничего не получается... дро...усь уже дня три - толку ноль. Уже и пасту паяльную купил - до жо...ы, и оловянную ванну в чашках паяльника для пластиковых труб (из ютба ) организовывал - нихрена, и горелочкой газовой "манипулировал" - "те-же...,только сбоку"... кустарно,ненадёжно и непредсказуемо получается. Короче пока в поисках...
Но спасибо всё равно!Думаем дальше...

Сначала облудить, потом потом хорошо нагреть и сжать, чтоб лишний припой вышел. Потом сверлить или пробить.

_________________
Чем скуднее знания, тем категоричней суждения.

"Глупцы все, кто глупцами кажутся и половина тех, что не кажется". (Бальтасар Грасиан)

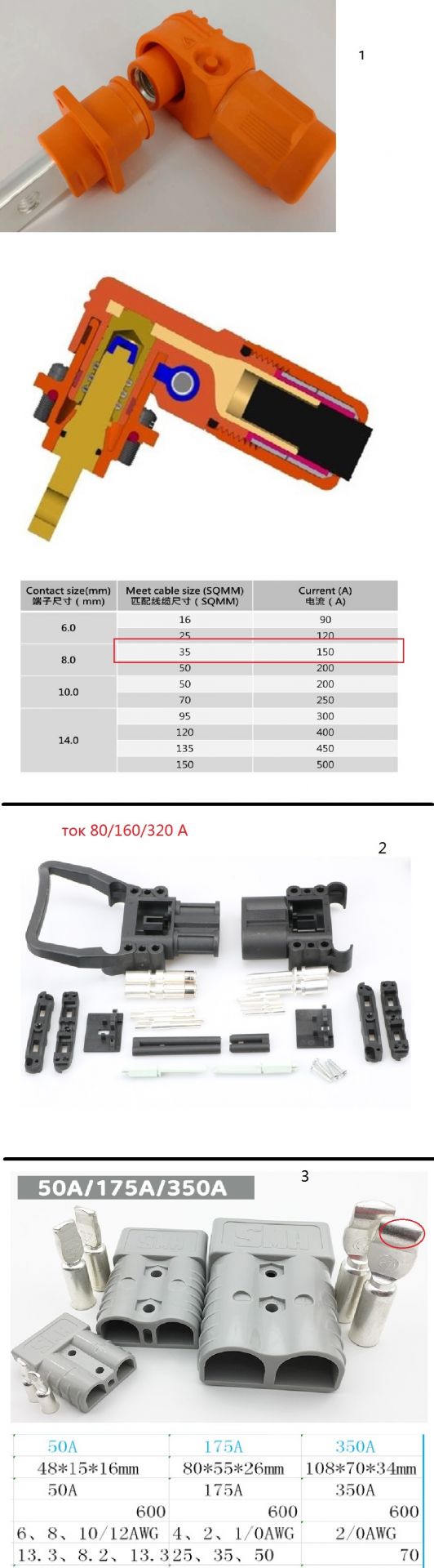

Дабы не плодить кучу тем (хотя наверно стоит открыть) представляю на суд общественности три разных коннектора.
С просьбой обсудить и помочь с выбором. Ихсоддные данные. Напряжение 115В Пиковый ток 400А. Межбатарейный кабель 50 мм2


1)
Нет в наличии на больший ток чем 150А (надо заказывать минимум 100 шт)
Надо покупать парно.
цена 1600-1800 руб за пару за 150А версию.
Но эти коннекторый самые что ни на есть автомобильные. На фото и на схеме даже видно какую-то
умную круглую пружинку , даже три, для надежного контакта.
2)
Великоваты но это не совсем минус
цена 1400-1600 руб за 350А версию
Нормальная конструкция контакта
3)
Не нравиться площадка контакта (обвел красным кружком), имхо мала.
дешовые 400-600 руб за 350А версию

Тогда купить оранжевую кабельную термоусадку, мягкую монолитную шину и не морочить себе голову

...та ну,Вы шо?! «Не морочить голову - это не про нас . Есть проблема - найдётся и решение, иначе не всегда интересно.
Кстати сегодняшний остаток дня прошёл с определёнными результатами - думаю всё должно получиться,в том числе и благодаря Вашим рекомендациям. Пару пробных экспериментов дали неплохое качество.
Может завтра,а может с недели (когда не будет замечаний к самому себе) опишу всю процедуру и покажу шо получилось...

...вопрос немного «узко-специфический», в основном к тем,кто вплотную сталкивался с батареей Фиат 500Е, да и к другим кто «в теме» тоже:
- как работает система...э-э...вентиляции,что-ли или удаления паров лития... короче то,что видно на фото (синие трубки). Во-всех модулях есть газоотводные трубки, объединённые в «трубопроводы» (те самые синего цвета) которые в свою очередь соединены к патрубкам,вваренным во-внешний кожух всей батареи,т.е. «в атмосферу». Так вот сомнения (или вопрос) вызвали резиновые заглушки,довольно плотно (но вынимаемо) сидящие на выходах «в атмосферу». То-ли при возникновении высокого давления газов их выбивает,толи они «подтравливают» , толи х.з. Как ещё?! А поскольку в моей ситуации батарея «дробится», то конфигурация системы вентиляции меняется и соответственно не все родные трубки и в родной конфигурации задействуются. Т.е. надо будет дополнять другими видами трубок,штуцеров и т.п. Но какие именно трубки подбирать, для каких давлений,каких сечений не понимаю пока. Скажете подбирай/обрезай/соединяй родные и не морочь голову, но родное не везде (в моей конфигурации) подходит и не на всё хватает. Шо посоветуете/подскажете?
